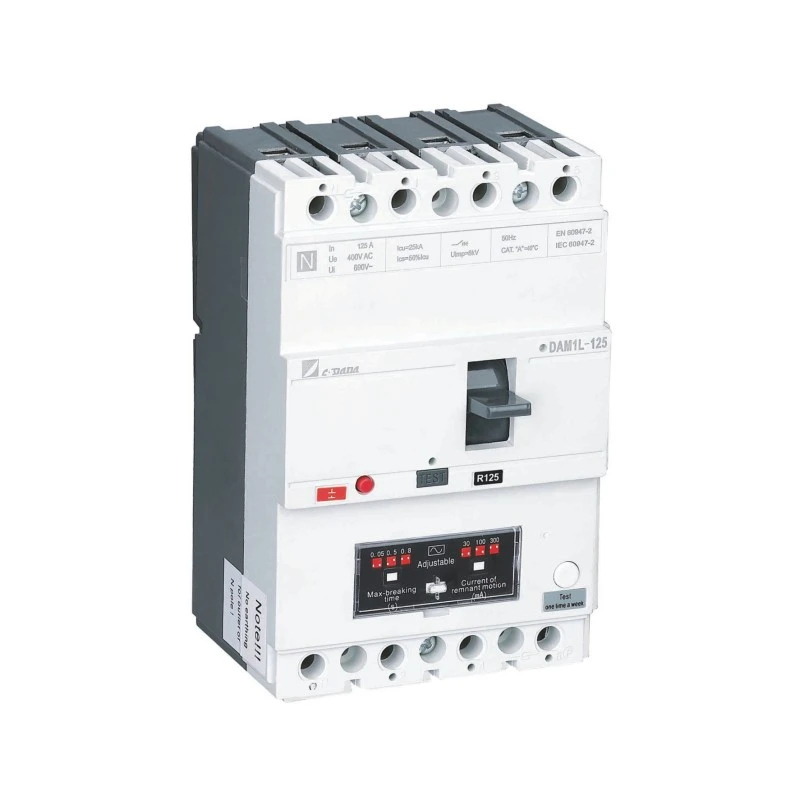

NjëMCCB me mbrojtje ndaj rrjedhjevekombinon funksionet konvencionale të ndërprerësit të kasës së derdhur me mbrojtjen e rrymës së mbetur në një zgjidhje të koordinuar. Për ndërtesat komerciale, objektet industriale, prodhuesit e pajisjeve dhe kontraktorët elektrikë, kjo mund të adresojë një sfidë të përbashkët: mbrojtjen e një qarku të energjisë nga mbingarkesat dhe qarqet e shkurtra, duke zbuluar gjithashtu rrymë rrjedhjeje potencialisht të rrezikshme.
Çelësi nuk është thjesht zgjedhja e një ndërprerësi me më shumë funksione. Pajisja duhet të përputhet me tensionin e sistemit, rrymën nominale, kushtet e qarkut të shkurtër, konfigurimin e shtyllës, cilësimin e rrymës rrjedhëse, mjedisin e instalimit dhe kërkesat e koordinimit. Ky udhëzues shpjegon se si funksionon teknologjia, çfarë problemesh trajton dhe çfarë duhet të verifikojnë blerësit përpara se të specifikojnë një MCCB me mbrojtje nga rrjedhjet.
Tabela e Përmbajtjes
- 1. Çfarë është një MCCB me mbrojtje nga rrjedhjet?
- 2. Si funksionon mbrojtja nga rrjedhjet?
- 3. Cilat probleme elektrike mund të adresojë?
- 4. Pse të kombinoni MCCB dhe Mbrojtjen nga rrjedhjet?
- 5. Ku përdoret një MCCB me mbrojtje nga rrjedhjet?
- 6. Çfarë duhet të kontrollojnë blerësit përpara përzgjedhjes?
- 7. Parametrat kryesorë të shpjeguar
- 8. MCCB me Mbrojtje nga rrjedhjet kundrejt pajisjeve të veçanta mbrojtëse
- 9. Konsideratat e instalimit dhe mirëmbajtjes
- 10. Shanghai DaDa Electric Co., Ltd. dhe Zgjidhje për Mbrojtjen e Rrjedhjeve
- 11. Pyetjet e bëra më shpesh
- 12. Përfundim
1. Çfarë është një MCCB me mbrojtje nga rrjedhjet?
Një ndërprerës qarku i formësuar, i quajtur zakonisht MCCB, është krijuar për të mbrojtur qarqet elektrike me tension të ulët kundër kushteve të tilla si mbingarkesa dhe qarku i shkurtër. Ndryshe nga një çelës mbrojtës bazë, një MCCB mund të zgjidhet në një gamë të gjerë vlerësimesh aktuale dhe kapacitetesh ndërprerëse, duke e bërë atë të përshtatshëm për sistemet e shpërndarjes komerciale dhe industriale.
NjëMCCB me mbrojtje ndaj rrjedhjeveshton zbulimin e rrymës së mbetur ose rrjedhjes së tokës në këto funksione konvencionale të mbrojtjes. Kur zbulohet një rrymë rrjedhje jonormale dhe arrin nivelin e konfiguruar të funksionimit, mekanizmi mbrojtës mund të fillojë një udhëtim dhe të shkëputë qarkun e prekur.
Ky kombinim është veçanërisht i dobishëm kur projektuesit elektrikë duan shtresa të shumta mbrojtjeje pa krijuar një rregullim të panevojshëm të komplikuar panelesh. Produktet komerciale ofrohen si zgjidhje të integruara MCCB-plus-rrymë-mbetëse ose si MCCB të kombinuara me module të përputhshme të rrymës së mbetur. IEC 60947-2 përfshin kërkesat për ndërprerësit që përfshijnë mbrojtjen e rrymës së mbetur, ndërsa prodhuesit mund të ofrojnë konfigurime dhe diapazon të ndryshëm rregullimi.
2. Si funksionon mbrojtja nga rrjedhjet?
Në një qark elektrik të shëndetshëm, rryma që rrjedh nëpër përçuesit dalës duhet të korrespondojë në mënyrë të përshtatshme me rrymën që kthehet nëpër qark. Një gjendje rrjedhjeje ndodh kur një pjesë e rrymës merr një rrugë të paqëllimshme, si për shembull nga përkeqësimi i izolimit, pajisjet e lidhura ose një person që kontakton një pjesë të ndezur.
Mbrojtja nga rrjedhjet monitoron rrymën e mbetur të lidhur me këtë çekuilibër. Nëse rryma e mbetur e matur tejkalon pragun e funksionimit të konfiguruar të pajisjes, sistemi i mbrojtjes dërgon një sinjal udhëtimi në mekanizmin MCCB.
Në varësi të modelit të produktit, mbrojtja nga rrjedhjet mund të sigurojë rrymë të mbetur të rregullueshme funksionimi, vonesë kohore, funksionalitet testimi, tregues alarmi ose funksione të tjera monitorimi. Produktet komerciale të mbrojtjes nga rrjedhjet MCCB demonstrojnë se cilësimet e ndjeshmërisë dhe vonesës mund të ndryshojnë ndjeshëm sipas aplikacionit të synuar.
Pse është kjo e ndryshme nga mbrojtja nga mbingarkesa?
Mbrojtja nga mbingarkesa dhe mbrojtja nga rrjedhjet u përgjigjen problemeve të ndryshme. Një qark i mbingarkuar mund të tërheqë rrymë të tepërt për shkak se janë lidhur shumë ngarkesa ose sepse pajisja funksionon përtej kapacitetit të synuar. Megjithatë, një defekt rrjedhjeje ka të bëjë me daljen e rrymës nga rruga e saj e synuar përçuese.
Prandaj, thjesht rritja e aftësisë së mbrojtjes nga mbingarkesa nuk siguron automatikisht mbrojtje të përshtatshme nga rrjedhjet. Të dy funksionet duhet të merren parasysh veçmas gjatë projektimit të një sistemi të shpërndarjes elektrike.
3. Cilat probleme elektrike mund të adresojë?
Pajisjet elektrike të përdorura në fabrika, ndërtesa tregtare dhe projekte infrastrukturore mund të funksionojnë për periudha të gjata në kushte të vështira. Lagështia, pluhuri, plakja e izolimit, dëmtimet mekanike, gabimet e instalimit dhe përkeqësimi i pajisjeve mund të kontribuojnë në shtigjet jonormale të rrymës.
Izolimi i dëmtuar ose i vjetëruar mund të krijojë shtigje të padëshiruara të rrymës që mund të mos sillen si një qark i shkurtër konvencional.
Mbrojtja e rrymës së mbetur mund të ndihmojë në zbulimin e kushteve të rrjedhjeve që kërkojnë shkëputje të shpejtë të qarkut.
Kombinimi i funksioneve të mbrojtjes mund të thjeshtojë rregullimin në krahasim me përdorimin e disa komponentëve të pavarur.
Niveli aktual i mbrojtjes varet nga sistemi i plotë elektrik, konfigurimi i pajisjes dhe kushtet e instalimit. Prandaj, një MCCB me mbrojtje ndaj rrjedhjeve duhet të trajtohet si një pjesë e një skeme mbrojtëse të projektuar siç duhet dhe jo si një zgjidhje universale për çdo rrezik elektrik.
4. Pse të kombinoni MCCB dhe Mbrojtjen nga rrjedhjet?
Për shumë projekte elektrike, tërheqja kryesore është aftësia për të adresuar disa kërkesa mbrojtëse brenda një rregullimi të koordinuar të pajisjes. Kjo mund të jetë e vlefshme kur hapësira e panelit, koha e instalimit dhe koordinimi i sistemit janë të rëndësishme.
1. Funksionet e shumëfishta të mbrojtjes
Një pajisje e konfiguruar siç duhet mund të sigurojë mbrojtje nga mbingarkesa, qarku i shkurtër dhe rryma e mbetur brenda së njëjtës arkitekturë mbrojtëse. Kjo e bën më të lehtë për inxhinierët të krijojnë një strategji të përcaktuar mbrojtjeje për një qark ushqyes ose shpërndarës.
2. Dizajn më efikas i panelit
Komponentët mbrojtës të integruar ose të lidhur ngushtë mund të zvogëlojnë nevojën për pajisje të veçanta, instalime elektrike dhe rregullime montimi. Prodhuesit e MCCB-ve të mbrojtura nga rryma e mbetur theksojnë në mënyrë specifike instalimin kompakt dhe kërkesat e reduktuara të komponentëve si avantazhe praktike.
3. Mbrojtje e rregullueshme
Disa produkte ofrojnë pragje të rregullueshme të rrymës së mbetur dhe vonesa kohore. Kjo lejon që rregullimi i mbrojtjes të përshtatet në qarqe të ndryshme në vend që të mbështetet në një cilësim fiks për çdo aplikim.
4. Planifikimi më i lehtë i sistemit
Kur kërkesat e mbingarkesës, qarkut të shkurtër dhe rrjedhjeve konsiderohen së bashku, inxhinierët mund të vlerësojnë strategjinë e plotë të mbrojtjes në vend që të zgjedhin komponentët individualë në mënyrë të pavarur.
5. Ku përdoret një MCCB me mbrojtje nga rrjedhjet?
Aplikimi i duhur varet nga dizajni elektrik, kërkesat lokale dhe specifikimet e produktit. Fushat tipike të aplikimit përfshijnë:
- Bordet e shpërndarjes së ndërtesave tregtare
- Sistemet e shpërndarjes së energjisë industriale
- Pajisjet e prodhimit të fabrikës
- Ushqyes për motorë dhe makineri
- Punëtoritë dhe objektet e prodhimit
- Infrastruktura dhe instalimet e shërbimeve
- Pajisjet elektrike që kërkojnë monitorim të rrjedhjeve të tokës
- Sistemet e shpërndarjes ku hapësira e panelit është e kufizuar
- Projektet që kërkojnë mbrojtje të koordinuar të mbingarkesës, qarkut të shkurtër dhe rrymës së mbetur
MCCB-të përdoren gjerësisht në shpërndarjen industriale dhe komerciale sepse vlerësimet e tyre aktuale dhe aftësitë e ndërprerjes mund të mbulojnë aplikacione përtej gamës tipike të ndërprerësve të qarkut të degëve të vogla.
6. Çfarë duhet të kontrollojnë blerësit përpara përzgjedhjes?
Zgjedhja e një MCCB me mbrojtje ndaj rrjedhjeve bazuar vetëm në amperazhin e vlerësuar mund të krijojë probleme gjatë instalimit. Blerësit duhet t'i ofrojnë prodhuesit ose inxhinierit elektrik informacion të mjaftueshëm të sistemit përpara se të konfirmojnë një model.
- Rryma e vlerësuar:Përcaktoni ngarkesën e pritshme të vazhdueshme dhe zgjidhni një vlerësim të përshtatshëm të rrymës bazuar në dizajnin e plotë të qarkut.
- Tensioni i funksionimit:Konfirmoni tensionin e sistemit dhe nëse produkti është i përshtatshëm për aplikimin e synuar AC.
- Numri i shtyllave:Kontrolloni nëse sistemi kërkon 3P, 4P ose një konfigurim tjetër.
- Aftësia për qark të shkurtër:Verifikoni rrymën e mundshme të disponueshme të defektit dhe sigurohuni që ndërprerësi të ketë një shkallë të përshtatshme ndërprerjeje.
- Ndjeshmëria ndaj rrjedhjeve:Përcaktoni rrymën e mbetur të funksionimit të kërkuar për strategjinë e synuar të mbrojtjes.
- Vonesa kohore:Konsideroni nëse nevojitet funksionimi i menjëhershëm ose një përgjigje e vonuar në kohë për koordinimin me pajisjet e sipërme ose të poshtme.
- Kushtet e instalimit:Rishikoni temperaturën e ambientit, mbylljen, lagështinë, lartësinë dhe faktorë të tjerë të rëndësishëm mjedisorë.
- Standardet dhe certifikatat:Konfirmoni standardet dhe miratimet e kërkuara në tregun e synuar.
7. Parametrat kryesorë të shpjeguar
Parametrat e mëposhtëm janë veçanërisht të rëndësishëm kur krahasohen produkte të ndryshme MCCB për mbrojtjen nga rrjedhjet.
| Parametri | Pse ka rëndësi | Çfarë duhet të konfirmojnë blerësit |
|---|---|---|
| Rryma e vlerësuar (në) | Përcakton nivelin aktual që ndërprerësi është projektuar të mbajë në kushte të caktuara. | Përputhni ndërprerësin me ngarkesën e qarkut dhe modelin e përcjellësit. |
| Tensioni i vlerësuar (Ue) | Përcakton tensionin e funksionimit elektrik për aplikacionin. | Konfirmoni përputhshmërinë me tensionin e sistemit. |
| Kapaciteti i thyer | Tregon rrymën e defektit që ndërprerësi mund të ndërpresë në mënyrë të sigurtë në kushtet e specifikuara të provës. | Krahasoni vlerësimin e produktit me rrymën e disponueshme të qarkut të shkurtër. |
| Cilësimi i rrymës së rrjedhjes | Përcakton nivelin e rrymës së mbetur në të cilin funksionon mbrojtja nga rrjedhjet. | Konfirmoni ndjeshmërinë e kërkuar dhe diapazonin e rregullimit. |
| Vonesa në kohë | Mund të ndihmojë në koordinimin e mbrojtjes nga rrjedhjet me pajisje të tjera mbrojtëse. | Kontrolloni nëse përgjigja e kërkuar është e menjëhershme apo e vonuar. |
| Numri i polakëve | Përcakton se cilët përçues ndërrohen dhe mbrohen. | Konfirmoni 3P, 4P ose konfigurim tjetër të kërkuar. |
| Standardet | Ofron një kornizë për performancën dhe testimin e produktit. | Verifikoni kërkesat e zbatueshme të IEC, rajonale dhe të projektit. |
Për shembull, produktet tregtare aktuale me mbrojtje nga rryma e mbetur mund të ofrojnë kombinime të ndryshme të rrymës së vlerësuar, konfigurimit të poleve, tensionit të funksionimit dhe kapacitetit të ndërprerjes. Këto specifikime duhet të kontrollohen gjithmonë në bazë të të dhënave aktuale të produktit në vend që të supozohen vetëm nga kategoria e produktit.
8. MCCB me Mbrojtje nga rrjedhjet kundrejt pajisjeve të veçanta mbrojtëse
Të dyja marrëveshjet e integruara dhe të veçanta të mbrojtjes mund të jenë teknikisht të përshtatshme. Konfigurimi më i mirë varet nga arkitektura elektrike e projektit, kërkesat e hapësirës, strategjia e koordinimit dhe preferencat e prokurimit.
| konsiderata | MCCB me mbrojtje nga rrjedhjet | Marrëveshja e veçantë e mbrojtjes |
|---|---|---|
| Paraqitja e panelit | Mund të sigurojë një rregullim kompakt. | Mund të kërkojë hapësirë shtesë për montim. |
| Instalime elektrike | Mund të zvogëlojë ndërlidhjen midis komponentëve të veçantë të mbrojtjes. | Mund të kërkojë instalime elektrike dhe koordinim shtesë. |
| Funksionet e mbrojtjes | Projektuar rreth një rregullimi të kombinuar mbrojtjeje. | Funksionet mund të zgjidhen në mënyrë të pavarur. |
| Mirëmbajtja | Më pak komponentë të veçantë mund të thjeshtojnë inspektimin. | Komponentët individualë mund të zëvendësohen veçmas në varësi të dizajnit. |
| Përshtatje | Varet nga konfigurimet e disponueshme të ndërprerësve dhe mbrojtjes nga rrjedhjet. | Mund të ofrojë fleksibilitet duke kombinuar pajisje të ndryshme. |
Pika e rëndësishme është se integrimi nuk do të thotë automatikisht përshtatshmëri. Kombinimi i zgjedhur duhet të plotësojë ende kërkesat elektrike të instalimit.
9. Konsideratat e instalimit dhe mirëmbajtjes
Instalimi i saktë është po aq i rëndësishëm sa edhe zgjedhja e ndërprerësit të duhur. Edhe një MCCB i projektuar mirë me mbrojtje ndaj rrjedhjeve mund të mos sigurojë performancën e synuar nëse instalimet elektrike, rregullimi i tokëzimit, cilësimet ose mjedisi i instalimit janë të pasakta.
Kontrolloni me kujdes instalimet elektrike
Ndiqni diagramin e instalimeve elektrike të prodhuesit dhe udhëzimet e instalimit. Përçuesit fazor dhe neutralë, aty ku është e aplikueshme, duhet të rregullohen në mënyrë korrekte që sistemi i zbulimit të rrymës së mbetur të funksionojë siç është menduar.
Verifikoni cilësimin e rrjedhjeve
Mos supozoni se cilësimi më i ulët i disponueshëm i rrymës së rrjedhjes është automatikisht i përshtatshëm. Cilësimi duhet të korrespondojë me funksionin e synuar të mbrojtjes dhe karakteristikat elektrike të qarkut.
Merrni parasysh selektivitetin
Sistemet e mëdha të shpërndarjes mund të përmbajnë pajisje të shumta mbrojtëse. Karakteristikat e tyre të funksionimit duhet të rishikohen së bashku në mënyrë që një defekt i përshtatshëm në rrjedhën e poshtme të mos shkëputë në mënyrë të panevojshme një pjesë shumë më të madhe të instalimit.
Kryerja e Testimit Funksional
Kur produkti ofron një funksion testimi, testimi duhet të ndjekë procedurën e rekomanduar nga prodhuesi dhe kërkesat e zbatueshme për instalimin. Disa pajisje të rrymës së mbetur ofrojnë funksione testimi dhe veçori shtesë monitorimi.
10. Shanghai DaDa Electric Co., Ltd. dhe Zgjidhje për Mbrojtjen e Rrjedhjeve
Shanghai DaDa Electric Co., Ltd. ofron zgjidhje MCCB të dizajnuara për aplikacione ku mbrojtja konvencionale e qarkut dhe mbrojtja nga rrjedhjet duhet të punojnë së bashku. Seria e saj DAM1L është një shembull i një MCCB me mbrojtje të integruar të rrymës së mbetur, i projektuar për aplikime duke përfshirë sistemet elektrike të ndërtimit, vendet industriale dhe mjedise të tjera të shpërndarjes me tension të ulët.
Informacioni i produktit tregon konfigurime të tilla si ndërtimi me katër pole, një gamë e gjerë e rrymës nominale dhe mbrojtje e rregullueshme nga rrjedhjet e tokës. Në varësi të modelit, rryma e funksionimit të rrjedhjes mund të konfigurohet në një gamë të caktuar, duke lejuar që strategjia e mbrojtjes të përshtatet me aplikacione të ndryshme.
Për blerësit jashtë shtetit, shpërndarësit, ndërtuesit e paneleve dhe kontraktorët elektrikë, qasja më e dobishme është t'i siguroni furnizuesit kërkesat e projektit përpara se të kërkoni një kuotim. Kjo ndihmon në përcaktimin nëse vlerësimi aktual i kërkuar, rregullimi i shtyllave, vendosja e rrjedhjes, kapaciteti i thyerjes dhe certifikimi janë të disponueshme në konfigurimin e synuar.
Informacion për të përfshirë në një hetim
- Rryma e kërkuar e vlerësuar
- Tensioni dhe frekuenca e sistemit
- Numri i shtyllave
- Ndjeshmëria e kërkuar rrjedhje-rrymë
- Funksioni i kërkuar i vonesës kohore
- Rryma e pritshme e qarkut të shkurtër ose kapaciteti i kërkuar i ndërprerjes
- Mjedisi i instalimit
- Tregu i synuar dhe kërkesat për certifikim
- Sasia e nevojshme
- OEM ose kërkesat e personalizuara, nëse është e aplikueshme
Sigurimi i këtyre detajeve në fillim mund ta bëjë komunikimin teknik më efikas dhe të zvogëlojë rrezikun e zgjedhjes së një ndërprerësi që nuk përputhet me instalimin përfundimtar.
11. Pyetjet e bëra më shpesh
Mbrojtja nga rrjedhjet zbulon rrymën e mbetur të shkaktuar nga një rrugë e padëshiruar e rrymës dhe mund të fillojë ndezjen e ndërprerësit kur arrihet pragu i konfiguruar i funksionimit. Ai trajton një gjendje të ndryshme nga mbrojtja konvencionale nga mbingarkesa dhe qarku i shkurtër.
Jo. Një MCCB e zakonshme ofron funksione të tilla si mbrojtje nga mbingarkesa dhe qark i shkurtër, ndërsa një konfigurim i mbrojtur nga rrjedhjet shton zbulimin dhe mbrojtjen e rrymës së mbetur.
Mbrojtja nga rrjedhjet mund të ndihmojë në zbulimin e disa shtigjeve jonormale të rrymës që mund të kontribuojnë në rreziqe elektrike. Megjithatë, parandalimi i zjarrit varet nga instalimi i plotë elektrik, gjendja e pajisjeve, cilësimet e mbrojtjes dhe masat e zbatueshme të sigurisë.
Nuk ka asnjë cilësim të vetëm të përshtatshëm për çdo instalim. Vlera e duhur varet nga objektivi i mbrojtjes, karakteristikat e qarkut, pajisjet dhe kërkesat elektrike të aplikueshme. Vendosja duhet të përcaktohet nga personel i kualifikuar.
Një konfigurim MCCB zakonisht projektohet rreth funksioneve konvencionale të mbrojtjes së ndërprerësve, por funksionet e sakta të mbrojtjes varen nga modeli specifik dhe konfigurimi i njësisë së udhëtimit. Gjithmonë verifikoni dokumentacionin teknik të prodhuesit.
IEC 60947-2 është një standard i rëndësishëm për ndërprerësit e tensionit të ulët dhe përfshin kërkesat përkatëse për ndërprerësit që përfshijnë mbrojtjen e rrymës së mbetur. Mund të zbatohen gjithashtu standardet rajonale dhe kërkesat specifike të projektit.
Po, modelet e përshtatshme mund të përdoren në shpërndarjen industriale dhe aplikimet e pajisjeve kur vlerësimet e tyre elektrike, karakteristikat e mbrojtjes dhe specifikimet mjedisore përputhen me instalimin.
Siguroni rrymën e kërkuar, tensionin, polet, kapacitetin e thyerjes, vendosjen e rrjedhjes-rrymës, kërkesën për vonesë kohore, kushtet e instalimit, sasinë dhe certifikimin e synuar. Kjo i jep prodhuesit informacion të mjaftueshëm për të rekomanduar një konfigurim të përshtatshëm.
12. Përfundim
Një MCCB me mbrojtje nga rrjedhjet trajton dy fusha të rëndësishme të mbrojtjes elektrike: mbrojtjen konvencionale nga mbirryma dhe zbulimin e rrymës së mbetur. Duke i sjellë këto funksione në një zgjidhje të koordinuar, ai mund të ndihmojë në thjeshtimin e modeleve të shpërndarjes së energjisë ku siguria elektrike, hapësira e paneleve dhe koordinimi i sistemit janë të rëndësishme.
Hapi më i rëndësishëm është të shikoni përtej emrit të produktit. Rryma e vlerësuar, voltazhi i funksionimit, kapaciteti i thyerjes, konfigurimi i poleve, ndjeshmëria ndaj rrjedhjeve, vonesa kohore, kushtet e instalimit dhe standardet e aplikueshme të gjitha ndikojnë nëse një MCCB e veçantë është e përshtatshme për një projekt.
Për blerësit që vlerësojnë MCCB-të e mbrojtura nga rrjedhjet për ndërtesat tregtare, objektet industriale, panelet e shpërndarjes ose aplikacionet OEM, puna direkt nga kërkesat aktuale elektrike është mënyra më e besueshme për të identifikuar një konfigurim të përshtatshëm.
