MCCB me mbrojtje nga rrjedhjet

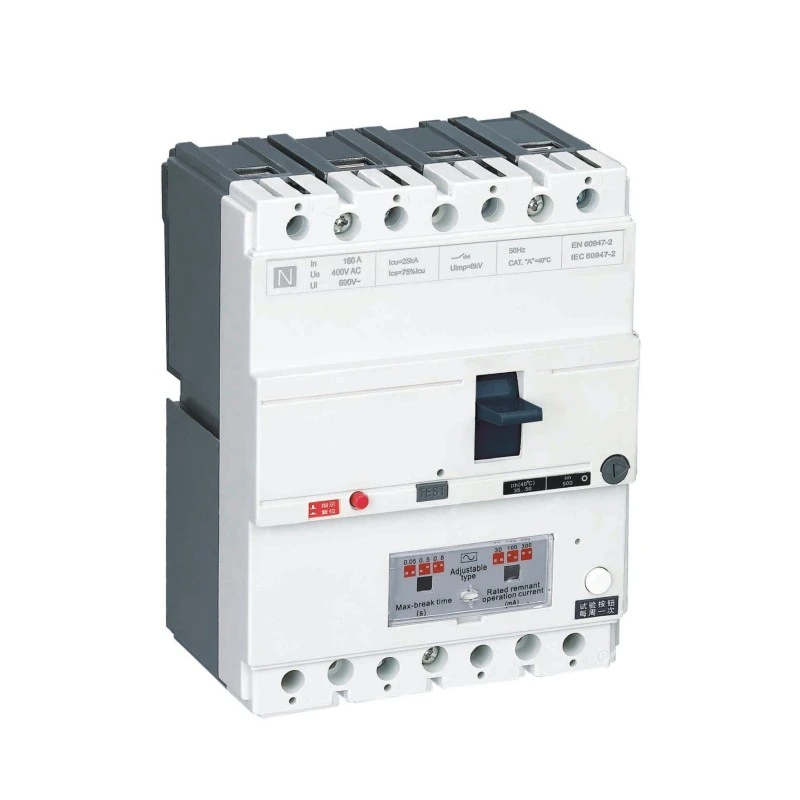

Përmirësoni sigurinë elektrike përtej mbrojtjes nga mbingarkesa dhe qarku i shkurtër me MCCB të Serisë DAM1L CDADA me Mbrojtje nga rrjedhjet, një ndërprerës i integruar i kafazit të formuar me funksion të integruar të rrymës së mbetur (RCD/ELCB). Projektuar nga prodhuesi profesionist Shanghai DADA Electric CO., LTD sipas standardeve ndërkombëtare, ky MCCB 4P me rrjedhje kombinon shpërndarjen e fuqisë me performancë të lartë me zbulimin e defekteve në tokë që kursen jetën dhe zjarrin.

I vlerësuar nga 10A në 500A në 400V/415V, ai ofron rrymë funksionimi të mbetur të rregullueshëm (30mA–1000mA) dhe vonesë kohore opsionale—duke mundësuar mbrojtje të përshtatur për sigurinë personale (≤30mA) ose parandalimin e zjarrit (100mA–500mA+). Me elektronikën me energji shumëfazore, ajo mbetet funksionale edhe nëse njëra fazë dështon ose tensioni bie në 50 V, duke siguruar besueshmëri të pakrahasueshme në infrastrukturën kritike si tunelet, ndërtesat e larta, qendrat e transportit dhe impiantet industriale.

Specifikimet kryesore

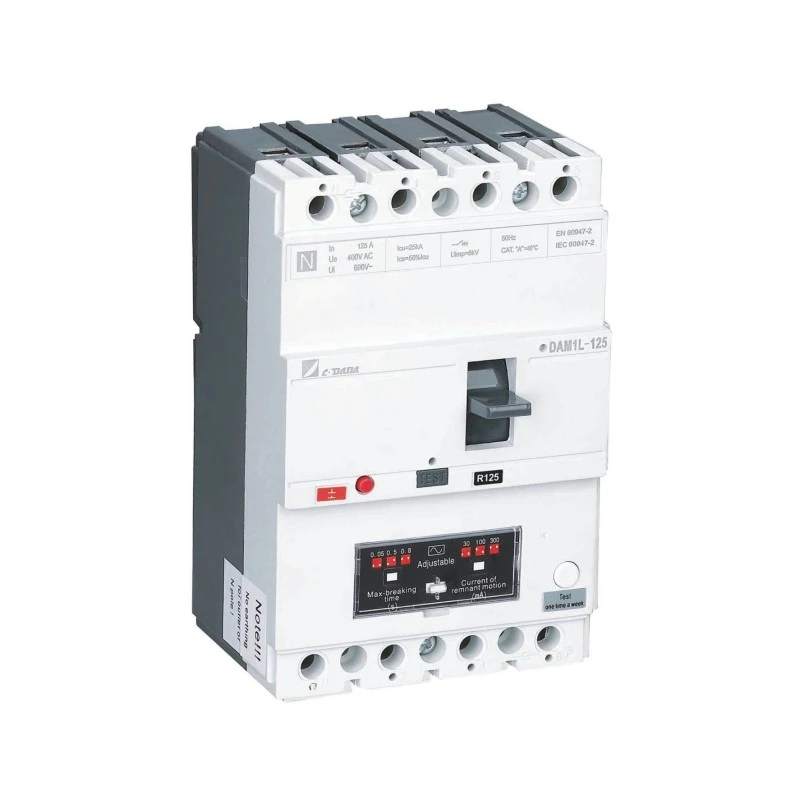

Modeli: Seria DAM1L - MCCB e rrjedhjes së tokës (MCCB e tipit CBR)

Polet: 4P (standarde; 3P në dispozicion sipas kërkesës)

Rryma e vlerësuar (In): 10A – 500A

Tensioni nominal: 400V / 415V AC, 50Hz

Tensioni i izolimit (Ui): 400V (≤160A), 690V (>250A)

Cilësimet e rrymës së mbetur (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Rregullimi: Rregullimi në vend i I△n dhe kohës së udhëtimit (i menjëhershëm ose i vonuar)

Llojet e kapacitetit të thyer:

Lloji B: Bazë (Inm < 100A)

Lloji S: Standard

Lloji H: Thyerje e lartë (>160A)

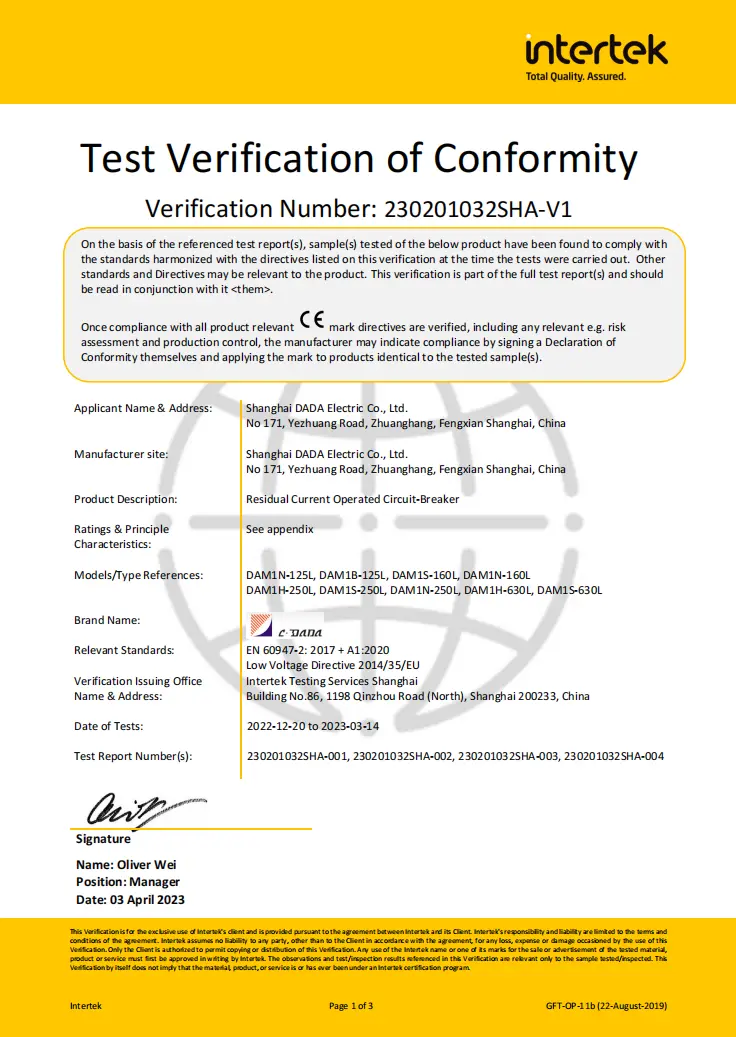

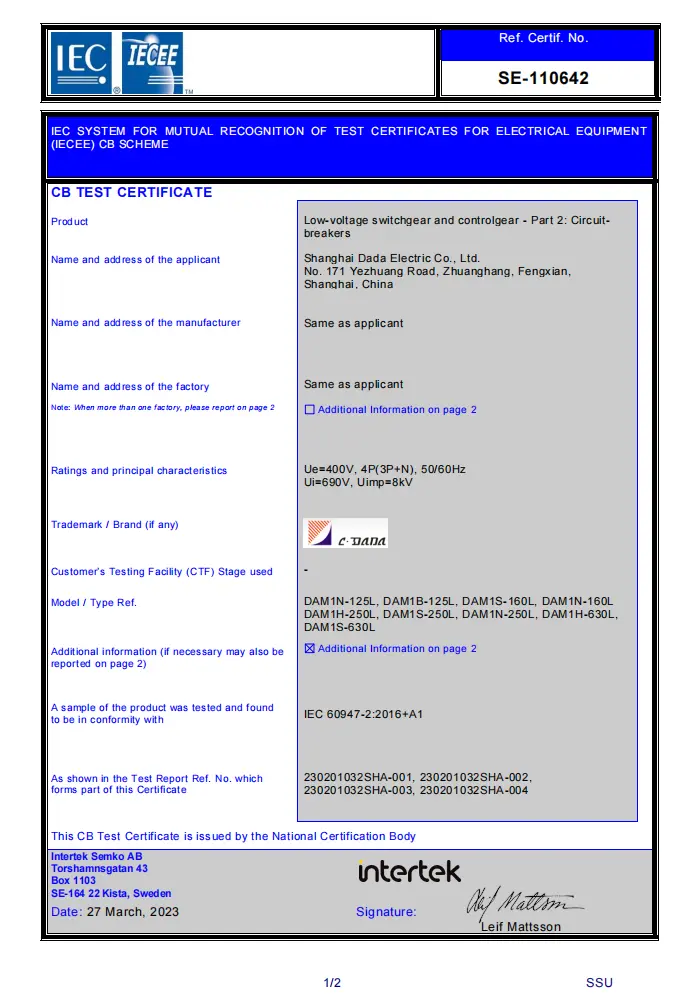

Certifikatat: CE, CB, SEMKO

Karakteristikat kryesore:

★ Qarku RCD me fuqi shumëfazore → punon deri në 50V

★ Ndani kontaktet kryesore dhe me hark

★ Butoni i testit Push-to-Trip

★ Cilësimet magnetike të rregullueshme (0,8–1,0×In)

★ Aftësi e fortë kundër ndërhyrjes EMI/RFI

★ Gama e plotë e aksesorëve: rrugëdalje, kontakte ndihmëse/alarmi, dorezë rrotulluese

Fleta e të dhënave teknike

Ndërprerësit e qarkut me rrjedhje tokësore (ELCB)

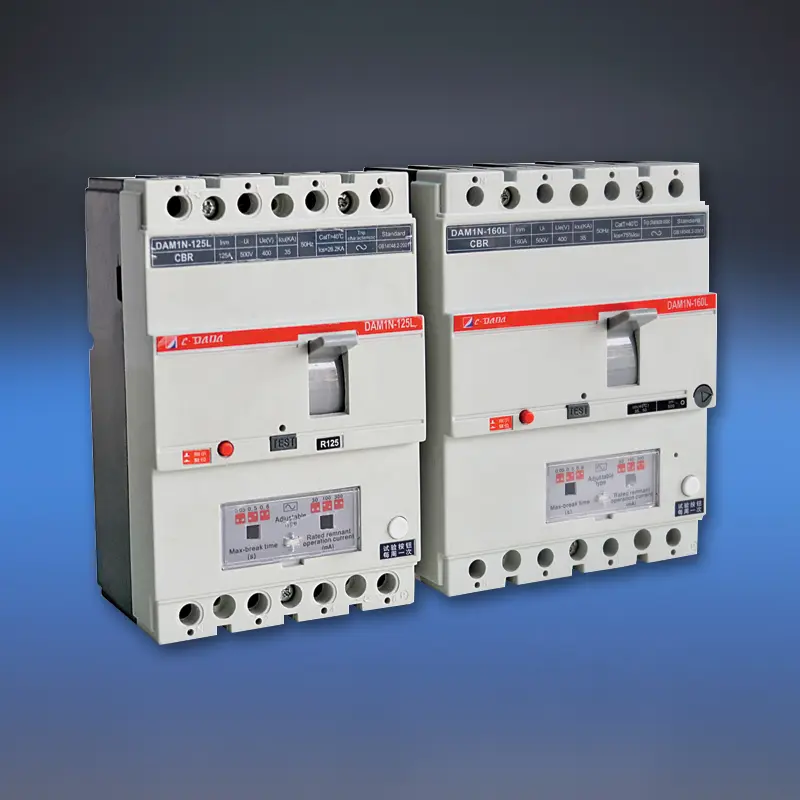

Model			DAM1-125L			DAM1-160L
Kodi i Kapacitetit të Thyer			B	N	S	B	N	S
Rryma e vlerësuar e madhësisë së kornizës - Inm (A)			125A			160 A
Rryma e vlerësuar me hyrje (40,50 ose 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690 V			690 V
Ue (V)			400 V			400/415 V
Numri i Polit			4P			4P
Icu (KA)			25	35	50	25	35	50
ICS (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(maja)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0,25
(I△m)KA/cosф			9/0.5			19/0.5
Pragu i rrymës së mbetur (mA)			100-300-500			100-300-500
Vonesa kohore (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Vetia dielektrike (V)			2500			3000
distanca e lonizimit (mm)			≤30/0			≤30/0
Qëndrueshmëri	Ciklet totale		8000			8000
	Jeta elektrike		1000			1000
	Jeta mekanike		7000			7000
Kategoria (EN 60947-2/IEC 60947-2)	Qarku kryesor		A/0			A/0
	Qarku ndihmës		AC-15			AC-15
Nën lirimin e tensionit			√			√
Shantazhi i lëshimit			√			√
Kontakt ndihmës			√			√
Kontakti i alarmit			√			√
Kontakti ndihmës dhe kontakti i alarmit			√			√
Mekanizmi i funksionimit të trajtuar			√			√
Mekanizmi i Operacionit Elektrik			√			√
Mbulesa e terminalit			√			√
Ndarës i fazës			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Pesha	Versioni fiks 3P/4P		-			-
	Versioni plug-in 3P/4P		-			-
	Vizatoni versionin 3P/4P		-			-

Pse të zgjidhni CDADA MCCB me Mbrojtje nga rrjedhjet?

★ Siguria e vërtetë e integruar

Ndryshe nga modulet shtesë RCD, DAM1L ka mbrojtje kundër rrjedhjeve të integruara, të kalibruar nga fabrika - duke siguruar koordinim të përsosur dhe duke eliminuar problemet e pajtueshmërisë.

★ Fuqia shumëfazore për qarkun RCD

RCD-të e hershme dështuan nëse humbet një fazë. Dizajni i CDADA përdor të gjitha fazat për të fuqizuar elektronikën mbrojtëse, kështu që vazhdon të funksionojë edhe gjatë humbjes së fazës ose nëntensionit të rëndë.

★ Qëllimet e dyfishta të mbrojtjes në një pajisje

◆ 30 mA: Plotëson kërkesat IEC për mbrojtjen personale nga goditjet

◆ 100mA–1000mA: Parandalon zjarret e degradimit të izolimit nga defektet e vogla dhe të vazhdueshme në tokë

★ E rregullueshme në terren për kushtet e botës reale

Rregulloni ndjeshmërinë dhe vonesën kohore për të shmangur prishjen e bezdisshme në mjedise të lagështa (p.sh. lavazhe, ferma) duke ruajtur sigurinë.

★ Besueshmëria e shkallës industriale

Kapaciteti i lartë i thyerjes (tipi H), ndarja e fortë e harkut dhe mbrojtja e terminalit IP20+ e bëjnë atë të përshtatshëm për mjedise të vështira tregtare dhe industriale.

★ Pajtueshmëria globale, vlera lokale

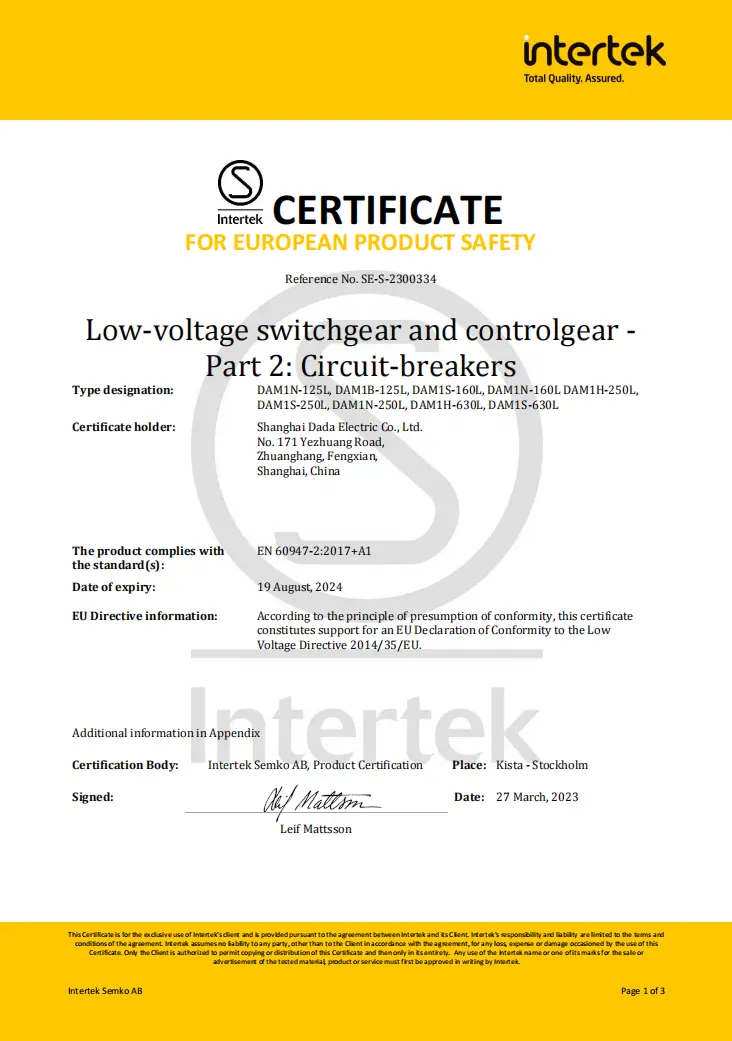

Çertifikuar për Evropën (CE/CB), vendet nordike (SEMKO) — ideale për projekte eksporti — me çmime konkurruese nga një prodhues kinez i besuar.

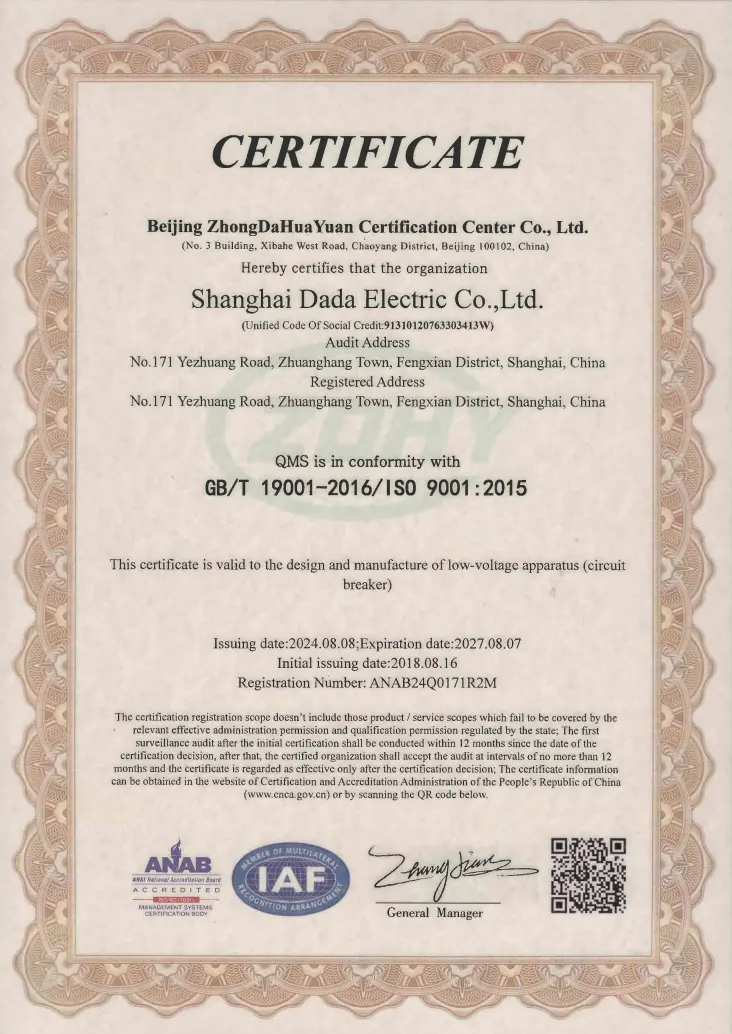

★ Objekti ynë i prodhimit është i certifikuar sipas Sistemit të Menaxhimit të Cilësisë ISO9001:2015.

Aplikacionet tipike

Rezidenciale shumëkatëshe: Panele kryesore për të ardhura ose dysheme (300 mA për reduktimin e rrezikut nga zjarri)

Tunelet dhe metrotë: Infrastruktura kritike që kërkon zbulim të sigurt të rrjedhjeve

Spitalet dhe shkollat: 30 mA mbrojtje në zonat e lagështa (laboratorë, tualete)

Impiante Industriale: Furnizues motorik me monitorim të defekteve në tokë

Vendet e ndërtimit: Shpërndarja e përkohshme e energjisë me mbrojtje të personelit

FAQ

Q1: Cili është ndryshimi midis një MCCB standarde dhe një MCCB me mbrojtje nga rrjedhjet?

A1: Një MCCB standard mbron vetëm nga mbingarkesa dhe qarqet e shkurtra. DAM1L shton zbulimin e rrymës së mbetur (rrjedhjes së tokës) - fiket kur rryma rrjedh në tokë (p.sh., përmes një personi ose izolimit të dëmtuar), duke parandaluar goditjen elektrike ose zjarrin.

Pyetja 2: A mund të përdor një MCCB RCD 100A për mbrojtje personale?

A2: Vetëm nëse vendoset në 30 mA. Rryma e vlerësuar (100A) përcakton kapacitetin e ngarkesës; cilësimi i mbetur (I△n) përcakton funksionin e sigurisë. Për mbrojtje nga goditja, I△n duhet të jetë ≤30mA, pavarësisht nga In.

Pyetja 3: Pse qarku RCD ka nevojë për energji shumëfazore?

A3: Nëse mundësohet vetëm nga një fazë, një dështim njëfazor do të çaktivizojë mbrojtjen nga rrjedhjet. Dizajni shumëfazor i CDADA siguron që RCD të mbetet aktiv edhe gjatë humbjes së fazës ose tensionit të ulët (deri në 50 V)—kritike për vazhdimësinë e sigurisë.

Q4: A është MCCB me rrjedhje 4P i përshtatshëm për sistemet TT ose TN-S?

A4: Po - është projektuar për sistemet TT, TN-S dhe IT. Dizajni 4P thyen të gjitha fazat dhe neutral, thelbësor për sistemet TT ku neutrali nuk është i bazuar në mënyrë të besueshme në rrjedhën e sipërme.

Q5: Pse të zgjidhni CDADA mbi kombinimet modulare RCD + MCCB?

A5: CDADA DAM1L ofron:

● Gjurmë më e vogël (të integruara kundrejt dy pajisjeve)

● Koordinim i garantuar (pa rrezik mospërputhjeje)

● Kosto më e ulët dhe kompleksiteti i instalimeve elektrike

● Besueshmëri më e lartë (njësi e vetme e mbyllur)

● Rregullimi në vend nuk është i mundur me RCD me ndjeshmëri fikse
