Ky udhëzues shpjegon se si funksionon një ndërprerës miniaturë AC 6kA, çfarë do të thotë në të vërtetë vlerësimi 6kA, si ndikojnë kthesat e udhëtimit B, C dhe D në performancën dhe si të zgjidhni konfigurimin e duhur të rrymës së vlerësuar dhe të poleve. Ai gjithashtu identifikon gabimet e zakonshme të blerjes dhe ofron një listë kontrolli praktike për inxhinierët, kontraktorët dhe blerësit që vlerësojnë zgjidhjet MCB nga prodhuesit si p.sh.Shanghai DaDa Electric Co., Ltd.
Tabela e Përmbajtjes
- Çfarë është një ndërprerës miniaturë AC 6kA?
- Pse ka rëndësi kapaciteti i thyerjes 6kA?
- Si e mbron qarkun një ndërprerës miniaturë AC?
- Cilat parametra teknikë duhet të kontrollojnë blerësit?
- Si ndikojnë kthesat e udhëtimit B, C dhe D në përzgjedhjen?
- Ku përdoren zakonisht ndërprerësit miniaturë AC 6kA?
- Cilat probleme mund të ndihmojë në parandalimin e MCB-së së duhur?
- Si mund të zgjedhin blerësit një MCB të përshtatshme 6kA?
- Gabimet e zakonshme të përzgjedhjes për t'u shmangur
- Pse të punoni me një prodhues me përvojë MCB?
- Pyetjet e bëra më shpesh
- Kontaktoni Shanghai DaDa Electric Co., Ltd.

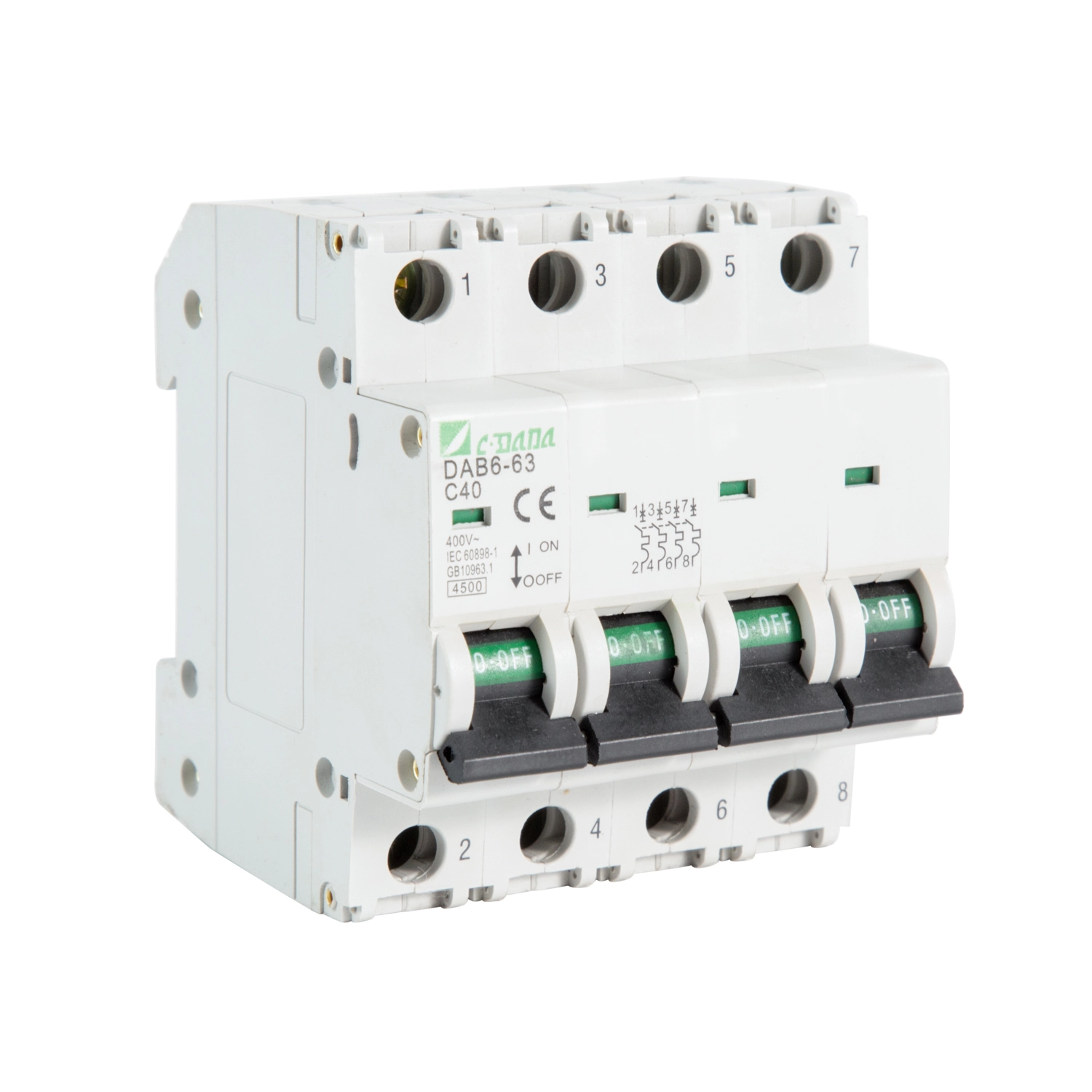

Çfarë është një ndërprerës miniaturë AC 6kA?
Një ndërprerës miniaturë, i quajtur zakonisht një MCB, është një pajisje mbrojtëse komutuese e krijuar për të shkëputur automatikisht një qark elektrik kur ndodhin kushte jonormale të rrymës. Ndryshe nga një siguresë tradicionale, një MCB normalisht mund të rivendoset pasi të jetë hequr defekti, duke e bërë atë të përshtatshëm për funksionim dhe mirëmbajtje të përsëritur.
Termi6 kAi referohet kapacitetit nominal të ndërprerjes së qarkut të shkurtër të ndërprerësit sipas kushteve të aplikueshme të provës. Me fjalë të thjeshta, një MCB 6kA është projektuar për të ndërprerë në mënyrë të sigurt një rrymë të mundshme të qarkut të shkurtër deri në 6000 amper kur plotësohen kërkesat e specifikuara.
Produktet që përputhen me IEC/EN 60898-1 zakonisht specifikojnë parametra të tillë si rryma e vlerësuar, tensioni i vlerësuar, frekuenca, kapaciteti i thyerjes dhe karakteristikat e çastit të çastit. Vargjet komerciale MCB mund të ofrojnë vlerësime 6kA në vlerësime të ndryshme aktuale dhe konfigurime të shtyllave.
6 kA nuk është rryma normale e funksionimit të ndërprerësit. Një MCB 16A, për shembull, ka për qëllim të mbajë rrymën e tij nominale në kushte të specifikuara, ndërsa figura 6kA përshkruan aftësinë e tij të ndërprerjes së qarkut të shkurtër. Këto dy specifika u përgjigjen pyetjeve inxhinierike krejtësisht të ndryshme.
Pse ka rëndësi kapaciteti i thyerjes 6kA?
Qarqet e shkurtra mund të prodhojnë rryma jashtëzakonisht të larta brenda një periudhe shumë të shkurtër. Nëse pajisja mbrojtëse nuk mund të ndërpresë në mënyrë të sigurt rrymën e defektit të disponueshëm në pikën e saj të instalimit, pasojat mund të përfshijnë dëmtim të rëndë të kontaktit, nxehtësi të tepërt, dështim të pajisjeve ose hark të rrezikshëm elektrik.
Prandaj, kapaciteti i thyerjes nuk duhet të zgjidhet thjesht sepse 6kA është një specifikim i zakonshëm. Rryma e mundshme e qarkut të shkurtër në pikën e instalimit duhet të vlerësohet dhe ndërprerësi i zgjedhur duhet të ketë aftësinë e duhur të ndërprerjes për atë sistem.
| Parametri | Çfarë do të thotë | Pse ka rëndësi |
|---|---|---|
| 6 kA | Kapaciteti i vlerësuar i ndërprerjes së qarkut të shkurtër | Përcakton nëse ndërprerësi mund të ndërpresë në mënyrë të sigurt nivelin e caktuar të defektit-rrymës |
| Rryma e vlerësuar (në) | Vlerësimi i rrymës normale të MCB | Duhet të koordinohet me kapacitetin e përcjellësit dhe ngarkesën e pritur |
| Tensioni i vlerësuar (Ue) | Tensioni i funksionimit për aplikacionin | Duhet të jetë në përputhje me sistemin elektrik |
| Kurba e udhëtimit | Përcakton diapazonin e menjëhershëm të fikjes magnetike | Ndihmon në parandalimin e prishjes së bezdisshme duke ruajtur mbrojtjen nga defektet |
| Numri i polakëve | Numri i përcjellësve të ndërruar/mbrojtur | Duhet të përputhet me konfigurimin e qarkut |
Specifikimet e prodhuesit ilustrojnë se MCB-të 6kA janë të disponueshme për një sërë vlerësimesh të rrymës dhe konfigurime të tensionit, duke përfshirë sistemet e zakonshme të shpërndarjes 230V dhe 400V AC.
Si e mbron qarkun një ndërprerës miniaturë AC?
Një MCB tipike kombinon mekanizmat e mbrojtjes termike dhe magnetike. Këto dy funksione trajtojnë probleme të ndryshme elektrike.
- Mbrojtja termike:Një mbingarkesë e qëndrueshme ngroh një element bimetalik. Kur temperatura arrin pragun e funksionimit, mekanizmi lëshon dhe hap qarkun.
- Mbrojtja magnetike:Një rrymë e lartë e qarkut të shkurtër krijon një efekt të fortë magnetik që aktivizon mekanizmin e udhëtimit të menjëhershëm, duke shkëputur qarkun me shpejtësi.
- Ndërrimi manual:MCB normalisht mund të ndërrohet manualisht për izolimin e qarkut gjatë punës së mirëmbajtjes ose instalimit.
Ky kombinim e bën MCB-në të përshtatshme për qarqe ku duhen adresuar si mbingarkesat me kohëzgjatje të gjata ashtu edhe defektet e papritura të qarkut të shkurtër. Gamat moderne të produkteve MCB zakonisht kombinojnë lëshimet termike dhe magnetike dhe mund të ofrojnë karakteristika B, C ose D në varësi të ngarkesës së synuar.
Cilat parametra teknikë duhet të kontrollojnë blerësit?
Blerësit shpesh përqendrohen në vlerësimin dhe çmimin aktual duke anashkaluar parametrat e tjerë. Për një specifikim të besueshëm të projektit, karakteristikat e mëposhtme duhet të kontrollohen së bashku.
| Specifikimi | Konsiderata tipike | Pika e kontrollit të blerësit |
|---|---|---|
| Kapaciteti i thyer | 6 kA | Konfirmoni se është adekuate për rrymën e mundshme të defektit |
| Rryma e vlerësuar | Në varësi të aplikimit | Koordinimi me kapacitetin e ngarkesës dhe përcjellësit |
| Tensioni i vlerësuar | Tensionet e zakonshme të shpërndarjes AC | Përputhni tensionin e sistemit |
| Frekuenca | 50/60Hz e specifikuar zakonisht | Konfirmoni përputhshmërinë me rrjetin lokal |
| Karakteristikë e udhëtimit | B / C / D | Përputhni kurbën për të ngarkuar karakteristikat e hyrjes |
| Konfigurimi i shtyllës | 1P, 1P+N, 2P, 3P, 4P në varësi të produktit | Përputhni rregullimin e instalimeve elektrike |
| Montimi | Hekurudha DIN është e zakonshme | Konfirmoni përputhshmërinë me bordin e shpërndarjes |
| Standardet | IEC/EN 60898-1 ose standard tjetër të zbatueshëm | Kërkoni dokumentacion teknik dhe certifikim aty ku kërkohet |
Dokumentacioni i produktit nga prodhuesit e njohur zakonisht i siguron këto parametra së bashku në vend që ta trajtojë kapacitetin e thyerjes si një specifikim të izoluar.
Si ndikojnë kthesat e udhëtimit B, C dhe D në përzgjedhjen?
Kurba e udhëtimit është një nga vendimet më të rëndësishme kur specifikohet një MCB. Letra përshkruan diapazonin e përafërt në të cilin funksionon lëshimi i menjëhershëm magnetik në lidhje me rrymën nominale të ndërprerësit.
| Kurbë | Gama tipike e ndalimit magnetik | Aplikim tipik |
|---|---|---|
| B | 3–5 × In | Ngarkesa me hyrje të ulët, ndriçim, qarqe rezistente |
| C | 5–10 × In | Ngarkesa për qëllime të përgjithshme dhe mesatarisht induktive |
| D | 10–20 × In | Ngarkesa më të larta si motorë dhe transformatorë të caktuar |
Këto vargje zakonisht shoqërohen me karakteristikat IEC 60898-1 MCB.
Për shembull, nëse një motor prodhon një rrymë të përkohshme nisjeje disa herë më të larta se rryma e tij normale e funksionimit, një kurbë shumë e ndjeshme mund të fiket pa nevojë gjatë nisjes. Një pajisje e kurbës C ose e kurbës D mund të jetë më e përshtatshme, në varësi të pajisjes dhe dizajnit të plotë të qarkut.
Ku përdoren zakonisht ndërprerësit miniaturë AC 6kA?
Një ndërprerës miniaturë AC 6 kA mund të jetë i përshtatshëm për shumë aplikacione të tensionit të ulët kur kërkesat aktuale të defektit, tensionit, rrymës dhe instalimit bien brenda specifikimeve të pajisjes.
- Shpërndarja e banesave:qarqet e ndriçimit, qarqet e prizave, pajisjet shtëpiake dhe qarqet e degëve.
- Ndërtesa komerciale:bordet e shpërndarjes së zyrave, sistemet e ndriçimit, objektet e shitjes me pakicë dhe qarqet e pajisjeve të vogla.
- Panelet e kontrollit industrial:qarqe ndihmëse, pajisje kontrolli, motorë të vegjël dhe ngarkesa të tjera të përshtatshme të tensionit të ulët.
- Shërbimet e ndërtimit:Qarqet ndihmëse të lidhura me HVAC, pompat, ndriçimi dhe shpërndarja e përgjithshme e energjisë kur specifikimet janë të përshtatshme.
- Kabinetet e shpërndarjes elektrike:Mbrojtja e qarkut të degëve dhe sistemet e shpërndarjes modulare.
Aplikimi aktual duhet të verifikohet gjithmonë kundrejt dokumentacionit të produktit të prodhuesit dhe kërkesave të instalimit. Një vlerësim 6kA nuk duhet të supozohet kurrë se është i përshtatshëm për çdo mjedis elektrik.
Cilat probleme mund të ndihmojë në parandalimin e MCB-së së duhur?
Një nga shqetësimet më të mëdha të blerjeve nuk është thjesht nëse një ndërprerës funksionon, por nëse ai funksionon vazhdimisht në kushtet për të cilat është zgjedhur.
1. Mbingarkesa e vazhdueshme
Një qark që mban rrymë të tepërt për një kohë të gjatë mund të shkaktojë ngrohjen e përcjellësit dhe përkeqësimin e parakohshëm të pajisjeve. Lirimi termik është projektuar për t'iu përgjigjur kushteve të mbingarkesës së qëndrueshme.
2. Dëmtimi i qarkut të shkurtër
Një kapacitet i përshtatshëm i ndërprerjes lejon MCB të ndërpresë një rrymë të tepërt të defektit pa tejkaluar aftësinë e specifikuar të ndërprerjes së pajisjes.
3. Shëtitje telash
Një kurbë udhëtimi e papërshtatshme mund të shkaktojë ndërprerje të panevojshme kur pajisja fillon. Përputhja e karakteristikave B, C ose D me ngarkesën ndihmon në adresimin e këtij problemi.
4. Mirëmbajtja e Vështirë
Një MCB modulare mund të sigurojë izolim manual të përshtatshëm, duke ndihmuar elektricistët të identifikojnë dhe të punojnë në qarqe individuale pa mbyllur domosdoshmërisht një sistem të tërë shpërndarjeje.
5. Pasiguria e prokurimit
Në projektet B2B, specifikimet teknike jo të plota mund të çojnë në produkte të gabuara, miratime të vonuara ose kosto zëvendësimi. Një fletë e qartë e të dhënave të produktit dhe parametrat teknikë të përcaktuar reduktojnë këto rreziqe.
Si mund të zgjedhin blerësit një MCB të përshtatshme 6kA?
Një proces praktik përzgjedhjeje mund të ndahet në disa hapa. Kjo i ndihmon inxhinierët dhe ekipet e blerjeve të shmangin zgjedhjen e një produkti vetëm nga një titull katalogu.
-
Përcaktoni tensionin e sistemit.
Konfirmoni tensionin nominal AC dhe nëse aplikimi është njëfazor apo trefazor. -
Llogaritni ose konfirmoni rrymën e projektimit.
Rryma nominale e MCB duhet të koordinohet me ngarkesën e pritur të qarkut dhe rrymën e lejuar të përcjellësit. -
Përcaktoni rrymën e mundshme të qarkut të shkurtër.
Kontrolloni rrymën e disponueshme të defektit në pikën e instalimit dhe konfirmoni që kapaciteti i zgjedhur i thyerjes 6 kA është i mjaftueshëm. -
Vlerësoni hyrjen e ngarkesës.
Identifikoni nëse qarku përmban motorë, transformatorë, pajisje kapacitore, furnizime me energji komutuese ose ngarkesa të tjera që prodhojnë rrymë të konsiderueshme të nisjes. -
Zgjidhni kurbën e duhur të udhëtimit.
Zgjidhni B, C ose D bazuar në kërkesat aktuale të ngarkesës dhe mbrojtjes në vend që thjesht të zgjidhni opsionin më të zakonshëm. -
Zgjidhni konfigurimin e shtyllës.
Konfirmoni nëse projekti kërkon 1P, 1P+N, 2P, 3P, 3P+N ose një konfigurim tjetër të mbështetur nga seria e produkteve. -
Verifikoni standardet dhe dokumentacionin.
Kërkoni fletën e të dhënave të aplikueshme, informacionin e testimit, certifikatat, vizatimet dimensionale dhe udhëzimet e instalimit. -
Kontrolloni përputhshmërinë e panelit.
Verifikoni dimensionet e hekurudhës DIN, rregullimin e terminalit, gamën e përcjellësit, aksesorët dhe hapësirën e disponueshme të instalimit.
- □ Tensioni nominal i konfirmuar
- □ Rryma e vlerësuar është konfirmuar
- □ Kapaciteti i thyerjes 6 kA i verifikuar
- □ Kurba B/C/D e zgjedhur sipas ngarkesës
- □ Konfigurimi i shtyllës është konfirmuar
- □ Standardi i aplikueshëm është konfirmuar
- □ Dimensionet dhe montimi i binarëve DIN të kontrolluara
- □ Kërkohet certifikimi dhe dokumentacioni i testimit
- □ Rishikohet mjedisi operativ
- □ Koordinimi me mbrojtjen në rrjedhën e sipërme/në rrjedhën e poshtme merret parasysh
Gabimet e zakonshme të përzgjedhjes për t'u shmangur
Edhe kur specifikimet bazë duken të sakta, disa gabime mund të krijojnë probleme pas instalimit.
| Gabim | Problemi i mundshëm | Praktikë më e mirë |
|---|---|---|
| Zgjedhja vetëm sipas amperazhit | Parametrat e tjerë kritikë mund të mos përputhen | Vlerësoni tensionin, kurbën, kapacitetin e thyerjes, polet dhe standardet së bashku |
| Duke supozuar se çdo ndërprerës 6kA është i këmbyeshëm | Produkte të ndryshme mund të kenë dimensione dhe specifika të ndryshme të performancës | Krahasoni fletët e plota të të dhënave |
| Përdorimi i kurbës së gabuar të udhëtimit | Fikja e bezdisshme ose përshtatshmëria e papërshtatshme e aplikimit | Vlerësoni hyrjen aktuale të ngarkesës |
| Injorimi i rrymës së mundshme të defektit | Kapaciteti i thyerjes mund të jetë i pamjaftueshëm | Verifikoni nivelin e defektit në pikën e instalimit |
| Pamje nga koordinimi i dirigjentit | Mbrojtja mund të mos përputhet siç duhet me sistemin e instalimeve elektrike | Koordinoni vlerësimin MCB me kapacitetin e përcjellësit |
| Blerje pa dokumentacion | Miratimi dhe instalimi mund të bëhen të vështira | Kërkoni dokumente teknike dhe të pajtueshmërisë përpara se të blini |
Koordinimi i saktë midis rrymës së vlerësuar, kapacitetit të përcjellësit, karakteristikës së udhëtimit dhe nivelit të defektit është thelbësor për zgjedhjen e besueshme të MCB.
Pse të punoni me një prodhues me përvojë MCB?
Për prokurimet me volum të madh, projektet OEM, partneritetet e shpërndarjes dhe prodhimin e paneleve elektrike, cilësia e produktit është vetëm një konsideratë. Blerësit gjithashtu kanë nevojë për specifikime të qëndrueshme, prodhim të qëndrueshëm, komunikim teknik të përgjegjshëm dhe dokumentacion që mbështet miratimin e projektit.
Shanghai DaDa Electric Co., Ltd.mund të konsiderohet si një partner prodhimi për klientët që kërkojnë zgjidhje miniaturë të ndërprerësve dhe produkte të lidhura me atë të mbrojtjes elektrike me tension të ulët. Për blerësit B2B, vlerësimi më i dobishëm i furnizuesit duhet të fokusohet në informacionin teknik të matshëm dhe jo vetëm në pretendimet e marketingut.
- Të qarta specifikimet e produktit dhe parametrat teknikë
- Gama të përcaktuara të rrymës dhe tensionit të vlerësuar
- Opsionet e disponueshme të kapacitetit të thyerjes
- Informacioni i kurbës së udhëtimit për kushte të ndryshme ngarkese
- Vizatimet e produktit dhe informacioni i instalimit
- Çertifikimi i aplikueshëm dhe dokumentacioni i pajtueshmërisë
- Procedura të qëndrueshme të prodhimit dhe kontrollit të cilësisë
- Komunikimi teknik për kërkesat specifike të projektit
- Mbështetje OEM/ODM aty ku është e aplikueshme
Për importuesit dhe shpërndarësit elektrikë, këta faktorë mund të jenë veçanërisht të rëndësishëm kur produktet duhet të integrohen në sisteme të ndryshme shpërndarjeje ose të shiten në tregje të shumta.
Pyetjet e bëra më shpesh
6 kA i referohet kapacitetit të vlerësuar të ndërprerjes së qarkut të shkurtër sipas kushteve të testimit të zbatueshëm. Ai përfaqëson 6000 amper dhe nuk duhet të ngatërrohet me rrymën nominale normale të MCB.
Jo. Përshtatshmëria varet nga rryma e mundshme e qarkut të shkurtër, voltazhi i sistemit, rryma nominale, karakteristikat e udhëtimit, konfigurimi i shtyllës, kushtet e instalimit dhe rregulloret në fuqi. Rryma e disponueshme e defektit duhet të kontrollohet përpara se të zgjidhni ndërprerësin.
Dy numrat përshkruajnë parametra të ndryshëm. 6kA është një vlerësim i kapacitetit të thyerjes, ndërsa 6A është një vlerë e vlerësuar aktuale. Një ndërprerës potencialisht mund të ketë një rrymë nominale 6A dhe një kapacitet këputjeje 6kA.
Ata identifikojnë karakteristika të ndryshme të fikjes magnetike të menjëhershme. Sipas IEC 60898-1, B në përgjithësi shoqërohet me rrymë të vlerësuar afërsisht 3-5 herë, C me afërsisht 5-10 herë dhe D me afërsisht 10-20 herë.
Motorët mund të kenë rrymë të konsiderueshme fillestare, kështu që karakteristikat C ose D mund të jenë të përshtatshme në varësi të motorit dhe qarkut. Përzgjedhja përfundimtare duhet të marrë në konsideratë rrymën e fillimit, rrymën e defektit, rezistencën e kabllove dhe koordinimin me pajisje të tjera mbrojtëse.
Jo automatikisht. Nëse rryma e mundshme e qarkut të shkurtër tejkalon kapacitetin nominal të thyerjes së ndërprerësit, një pajisje 6 kA mund të mos jetë e përshtatshme. Ndërprerësi duhet të zgjidhet sipas nivelit të defektit dhe kërkesave të aplikueshme të instalimit.
Blerësit normalisht duhet të kërkojnë një fletë të detajuar të të dhënave, specifikimet teknike, vizatimet dimensionale, udhëzimet e instalimit, dokumentet e aplikueshme të testimit ose certifikimit dhe standardet përkatëse të produktit. Kërkesat specifike të projektit mund të kërkojnë dokumentacion shtesë.
Konsistenca midis grupeve të prodhimit, gjurmueshmërisë, dokumentacionit teknik, kontrollit të cilësisë, aftësisë së dorëzimit dhe mbështetjes teknike pas shitjes mund të ndikojë ndjeshëm në koston totale dhe besueshmërinë e një projekti elektrik B2B.
Ndërtoni një zgjidhje më të besueshme për mbrojtjen e qarkut
Përzgjedhja e njëNdërprerës miniaturë AC 6 kAduhet të fillojë me kushtet elektrike të aplikimit dhe jo vetëm me etiketën e produktit. Rryma e vlerësuar, kapaciteti i ndërprerjes, kurba e udhëtimit, voltazhi, konfigurimi i shtyllës, mjedisi i instalimit dhe dokumentacioni teknik, të gjitha kontribuojnë në një zgjidhje të besueshme mbrojtjeje.
Nëse jeni duke marrë MCB për projekte të shpërndarjes elektrike, panele kontrolli, ndërtesa komerciale, aplikacione rezidenciale ose shpërndarje me shumicë,Shanghai DaDa Electric Co., Ltd.mund t'ju ndihmojë të vlerësoni specifikimet e përshtatshme të produktit sipas kërkesave të projektit tuaj.
Keni nevojë për specifikime teknike, informacion mbi produktin ose mbështetje për një projekt blerjeje me shumicë?Na kontaktonipër të diskutuar aplikimin tuaj dhe për të gjetur një zgjidhje të përshtatshme për ndërprerësit në miniaturë.
