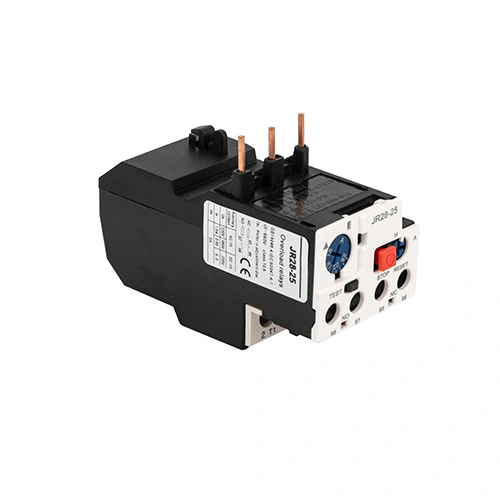

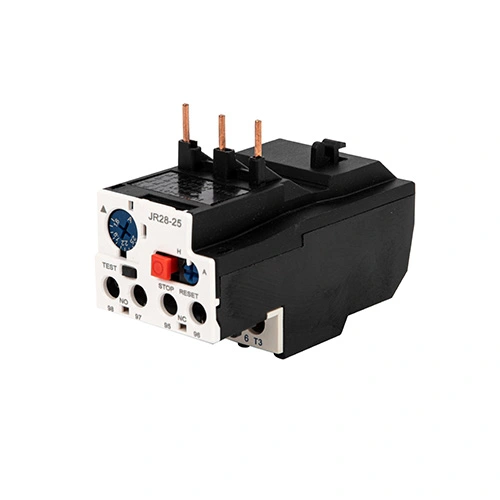

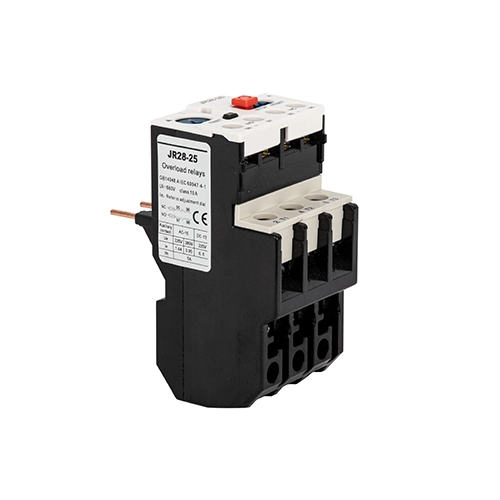

Rele e mbingarkesës termike JR28

Mbroni motorët tuaj me reletë e mbingarkesës termike JR28, një zgjidhje mbrojtëse e fuqishme dhe inteligjente e zhvilluar nga CDADA, një prodhues i besueshëm në Kinë. I projektuar për integrim pa probleme me kontaktorët e serisë CDADA D (D9 deri në D150), stafeta JR28 ofron mbrojtje gjithëpërfshirëse kundër:

● Mbingarkesa

● Dështimi i fazës (humbja e një faze)

● Koha tepër e gjatë e nisjes së motorit

● Mbajtje e zgjatur e rotorit

Me një gamë të gjerë rryme të rregullueshme nga 0,1A deri në 140A, seria JR28 mbulon aplikime nga tifozët e vegjël deri te pompat dhe kompresorët e mëdhenj industrialë. Ai përmban një buton testimi për verifikimin e qarkut të kontrollit, një tregues të qartë udhëtimi, zgjedhje manuale ose automatike të rivendosjes dhe një mbulesë të vulosur për të parandaluar rregullimet e paautorizuara. E ndërtuar mbi teknologjinë e provuar termike bimetalike dhe në përputhje me IEC 60947-4-1, CDADA JR28 siguron mbrojtje motorike të besueshme dhe miqësore me mirëmbajtjen në mjedise kërkuese në mbarë botën.

Specifikimet kryesore

Seria: JR28 Rele me mbingarkesë termike

Marka: CDADA | Prodhuesi: Shanghai DADA Electric CO.,LTD

Përputhshmëria: Projektuar për kontaktorët D9, D12, D18 … deri në D150 (seri LC1-D/F)

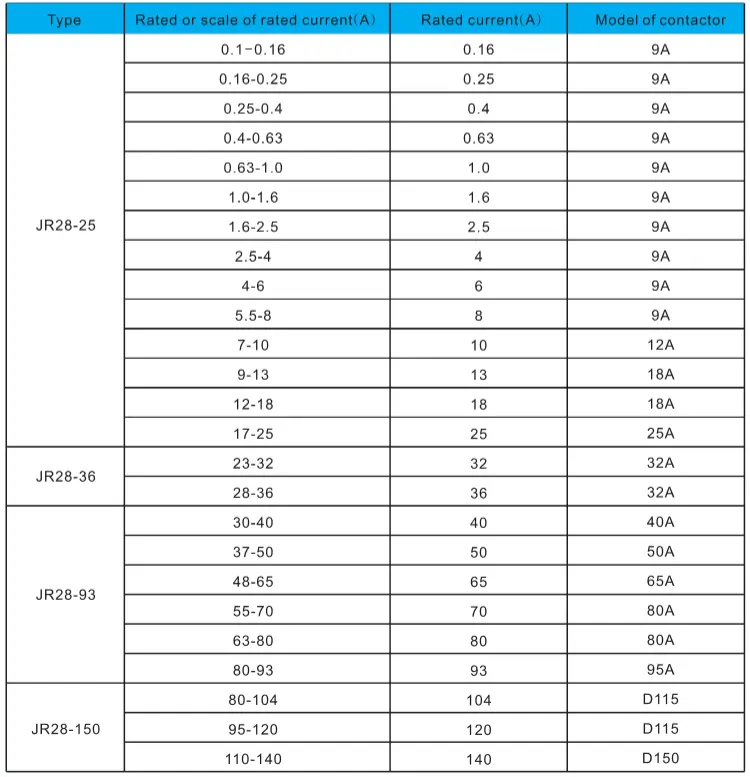

Gama e vlerësuar e rrymës: 0,1A – 140A (modele të shumta: JR28-25, JR28-36, JR28-93, JR28-150, etj.)

Polet: 3-pole (monitoron të gjitha fazat për çekuilibër)

Funksionet e mbrojtjes:

★ Mbingarkesa termike

★ Zbulimi i dështimit të fazës

★ Monitorimi i gjatë i kohës së fillimit

★ Mbrojtja e ngecjes së rotorit

Modaliteti i rivendosjes: manual ose automatik (përmes çelësit të përzgjedhësit)

Butoni i testimit: Simulon udhëtimin—aktivizon të dy kontaktet ndihmëse NO dhe NC

Butoni Stop: Hap vetëm kontaktin NC (për sinjalizimin e urgjencës)

Treguesi i udhëtimit: Flamuri vizual tregon statusin e ndërprerjes

Bllokimi i cilësimit: Mbulesa mund të vuloset për funksionim të paprekshëm

Kontaktet ndihmëse: Standard 1NO + 1NC (për alarme, reagime PLC ose kyçje)

Montimi: Dizajn i fiksuar direkt në kontaktorët e përputhshëm CDADA

Certifikimi: Në përputhje me IEC/EN 60947-4-1 (dokumentacioni CE i disponueshëm)

Pse të zgjidhni stafetën termike të mbingarkesës CDADA JR28?

★  Mbulim i gjerë aktual

Nga 0,1A në 140A—mbështet çdo gjë nga motorët e pjesshëm HP deri tek disqet industriale 110kW+.

★ Pajtueshmëri e plotë me kontaktorët e serisë D

E krijuar për t'u përshtatur nga D9 deri në D150—siguron koordinim të përsosur mekanik dhe termik.

★ Veçori të avancuara diagnostikuese

★ Butoni TEST verifikon instalimet elektrike të kontrollit pa ndërprerje të energjisë

★ Butoni STOP mundëson sinjalizimin e jashtëm

★ Treguesi i udhëtimit përshpejton zgjidhjen e problemeve

★ Besueshmëria e shkallës industriale

Mekanizëm i vërtetë termik bimetalik (jo elektronik) - imun ndaj EMI, rritjeve të tensionit dhe gabimeve të softuerit.

★ Gati për sigurinë dhe pajtueshmërinë

Mbulesa e mbyllur plotëson kërkesat ISO, CE dhe auditimin e fabrikës për cilësimet e kyçura.

★ Mbrojtje me kosto efektive

Parandalon djegien e motorit, zvogëlon kohën e ndërprerjes dhe zgjat jetën e pajisjes—ideale për OEM dhe integruesit e sistemit.

★ Detajet e paketimit ndryshojnë sipas produktit. Ne e ofrojmë këtë informacion në kuotat dhe listat tona të paketimit. Kartonat standarde të eksportit janë të dizajnuara për paletizim dhe ngarkim optimal të kontejnerëve.

Aplikacionet tipike

★ Asambletë e startuesit të motorit: Çiftohen me kontaktorë për pompa, ventilatorë, transportues

★ Sistemet HVAC: Çiller, kulla ftohëse, mbajtës ajri

★ Uji dhe Ujërat e Zeza: Pompa zhytëse dhe centrifugale

★ Prodhimi: Miksera, ekstruder, linja paketimi

★ Minierat & Ndërtimi: Thërrmues, ngritës, ventilatorë ventilimi

Pyetjet e bëra më shpesh

Q1: Cili është ndryshimi midis serive JR28 dhe LRD?

A1: Të dyja janë reletë termike të mbingarkesës nga CDADA. Seria JR28 mbështet rryma më të larta (deri në 140A) dhe është projektuar për kontaktorë më të mëdhenj (deri në D150), ndërsa LRD zakonisht mbulon intervale më të ulëta (deri në ～104A). Funksionalisht, ato ofrojnë mbrojtje të ngjashme - por JR28 është optimizuar për përdorim industrial të rëndë.

Pyetja 2: A mund të përdor stafetën e mbingarkesës termike JR28 me kontaktorë jo-CDADA?

A2: Ndërsa është e mundur në disa raste, performanca optimale dhe mbështetja e garancisë kërkojnë çiftimin me kontaktorët e serisë CDADA D (D9–D150). Përshtatja mekanike, shpërndarja e nxehtësisë dhe kurbat e koordinimit vlerësohen si një sistem.

Q3: Si funksionon mbrojtja e dështimit të fazës në JR28?

A3: Nëse një fazë humbet, dy përçuesit e mbetur mbajnë rrymë të pabalancuar, duke shkaktuar ngrohje asimetrike në shiritat bimetalik. JR28 zbulon këtë çekuilibër dhe udhëton më shpejt se nën mbingarkesë normale, duke parandaluar dëmtimin e mbështjelljes së motorit.

Pyetja 4: A është rivendosja manuale më e sigurt se rivendosja automatike?

A4: Po—për sistemet kritike. Rivendosja manuale detyron një operator të inspektojë dhe të pastrojë defektin përpara se të rindizet. Rivendosja automatike është e përshtatshme për pajisjet e pambikëqyrura ose të largëta ku është prioritet vazhdimësia (p.sh., pompat ftohëse).

Q5: Pse të zgjidhni CDADA JR28 mbi markat globale?

A5: CDADA ofron:

● Mekanizëm i vërtetë diferencial termik me saktësi të lartë

● Pajtueshmëri e plotë me kontaktorët D9–D150—besueshmëria në prizë dhe luaj

● Provoni, ndaloni, rivendosni dhe mbyllni funksionet në një njësi kompakte

● Çmime konkurruese me cilësi të përputhshme me CE

● Mbështetje e shpejtë teknike dhe dokumentacion anglisht për klientët globalë
