Një udhëzues praktik për ndërprerësit e qarkut të kasës së derdhur

2026-08-25 0 Më lini një mesazh

Çfarë është një MCCB?

Një MCCB -ndërprerësi i kasës së derdhur— është një pajisje mbrojtëse me tension të ulët që shkëput automatikisht një qark kur zbulon kushte të mbingarkesës ose qarkut të shkurtër. Ndryshe nga një siguresë, ajo mund të rivendoset dhe të ripërdoret pas një udhëtimi. Brenda kutisë së derdhur, një mekanizëm i kalimit termo-magnetik trajton dy punë: një element termik i përgjigjet mbingarkesës së qëndrueshme, ndërsa një element magnetik reagon menjëherë ndaj defekteve të qarkut të shkurtër. Rezultati është një mbrojtje që përputhet me mënyrën se si sillen ngarkesat reale elektrike.

Kur të zgjidhni një MCCB: ushqyesit kryesorë hyrës, panelet e shpërndarjes trefazore, qarqet e mëdha motorike ose çdo pikë ku rryma e mundshme e qarkut të shkurtër tejkalon atë që një MCB mund të ndërpresë.

Kur mjafton një MCB: nën-qarqet përfundimtare me ngarkesa modeste dhe nivele të ulëta defektesh - bordet e banimit, ndriçimi dhe qarqet e prizës.

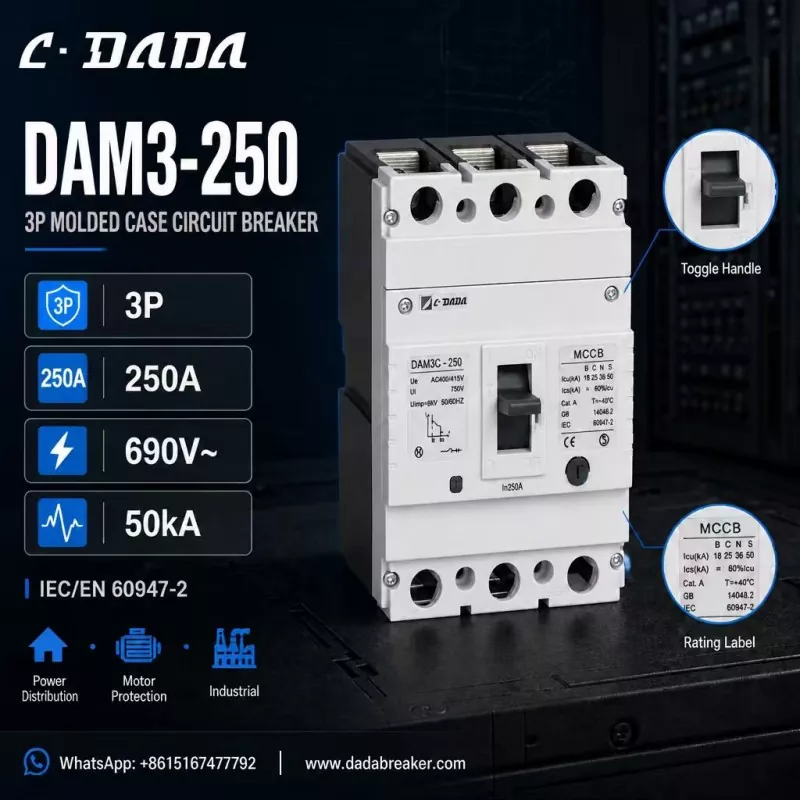

250A three-pole MCCB

Si të zgjidhni MCCB-në e duhur

Rryma e vlerësuar (In)

1. — përputhet me ngarkesën e vazhdueshme dhe lëre hapësirën e kokës për rrymat e ndezjes së motorëve.

Kapaciteti i thyerjes (Icu / Ics)

2. — duhet të jetë më e lartë se rryma e mundshme e qarkut të shkurtër në pikën e instalimit. Sa më i lartë të jetë niveli i defektit, aq më i lartë është ICU që ju nevojitet.

polakët

3. — 3P për sistemet trefazore, 4P ku edhe neutrali ka nevojë për shkyçje.

Vlerësimet e tensionit

4. — kontrolloni tensionin e vlerësuar operacional (Ue), tensionin e izolimit (Ui) dhe rezistencën ndaj impulsit (Uimp) ndaj sistemit.

Standardet dhe certifikimi

5. — Pajtueshmëria me IEC/EN 60947-2 dhe shënimi CE janë baza për projektet ndërkombëtare.

Aplikimi

6. — Mbrojtja e motorit, shpërndarja e energjisë dhe instalimet industriale mund të kërkojnë vlerësime të ndryshme të kornizës dhe karakteristika të udhëtimit.

Si duket një MCCB 250A e specifikuar mirë:

Për ta bërë këtë konkrete, merrni parasysh DAM3-250 nga C·DADA Electric - një MCCB me tre pole 250A që ilustron se çfarë të kërkoni në këtë klasë pajisjesh:

Konfigurimi 3P

● me një rrymë nominale 250A (In), e përshtatshme për bordet shpërndarëse trefazore

Vlerësimet e tensionit:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Kapaciteti i thyerjes deri në 50 kA

● — Icu prej 18 / 25 / 36 / 50 kA nëpër variantet B / C / N / S, në mënyrë që instaluesit të mund të përputhen me nivelet e defekteve në pika të ndryshme të rrjetit

Pajtueshmëria me IEC/EN 60947-2 dhe GB 14048.2

● Shënimi CE, me një dorezë të qartë ON/OFF për statusin e dukshëm të funksionimit

● Ndërtuar për shpërndarjen e energjisë, mbrojtjen e motorit dhe aplikimet industriale

Logjika që qëndron pas këtij specifikimi: një kornizë 250A, 3 pole me kapacitet thyerjeje të klasës 50 kA mbulon shumicën e nevojave të ndërtuesit të paneleve dhe kontraktorit - nga bordet kryesore të shpërndarjes deri te qarqet ushqyese të motorit - ndërsa variantet e shumta të Icu ju lejojnë koston e madhësisë së duhur kundrejt niveleve aktuale të defektit.

Rekomandim përzgjedhjeje

● Për qarqet përfundimtare deri në ~125A me nivele të ulëta defekti, një MCB është zgjedhja ekonomike.

● Për shpërndarjen kryesore, mbrojtjen e motorit dhe pajisjet industriale, zgjidhni një MCCB me kapacitet këputjeje që tejkalon rrymën e mundshme të qarkut të shkurtër të instalimit.

● Kur jeni në dyshim, përmasat një klasë më lart sipas kapacitetit të thyerjes: diferenca në kosto është e vogël, ndërsa marzhi i mbrojtjes mund të jetë diferenca midis një defekti të vogël dhe një ndërprerjeje të madhe.

Pyetjet e bëra shpesh

Pyetje: Çfarë është një MCCB?

A: Andërprerësi i kasës së derdhurështë një pajisje mbrojtëse e tensionit të ulët e rivendosur që shkëput një qark në mbingarkesë ose qark të shkurtër, i projektuar për rryma më të larta dhe nivele defektesh sesa një ndërprerës miniaturë.

Pyetje: Çfarë do të thotë Icu në një MCCB?

Përgjigje: Icu është kapaciteti përfundimtar i ndërprerjes së qarkut të shkurtër - rryma maksimale e defektit që ndërprerësi mund të ndërpresë. Ics është kapaciteti i ndërprerjes së shërbimit, niveli që mund të ndërpresë në mënyrë të përsëritur dhe të mbetet funksional.

Pyetje: Si mund të zgjedh kapacitetin e thyerjes për MCCB-në time?

Përgjigje: Zgjidhni një vlerësim Icu më të lartë se rryma e mundshme e qarkut të shkurtër në pikën e instalimit. Pllakat e shpërndarjes me kapacitet të lartë transformatori ose ushqyes industrialë të gjatë zakonisht kanë nevojë për pajisje të klasit 36–50 kA.

Pyetje: Çfarë është DAM3-250 MCCB?

Përgjigje: DAM3-250 është një ndërprerës 250A me kasë të formuar me tre pole nga C·DADA Electric, i vlerësuar deri në 690 V me kapacitet këputjeje deri në 50 kA, për shpërndarjen e energjisë, mbrojtjen e motorit dhe aplikimet industriale.
