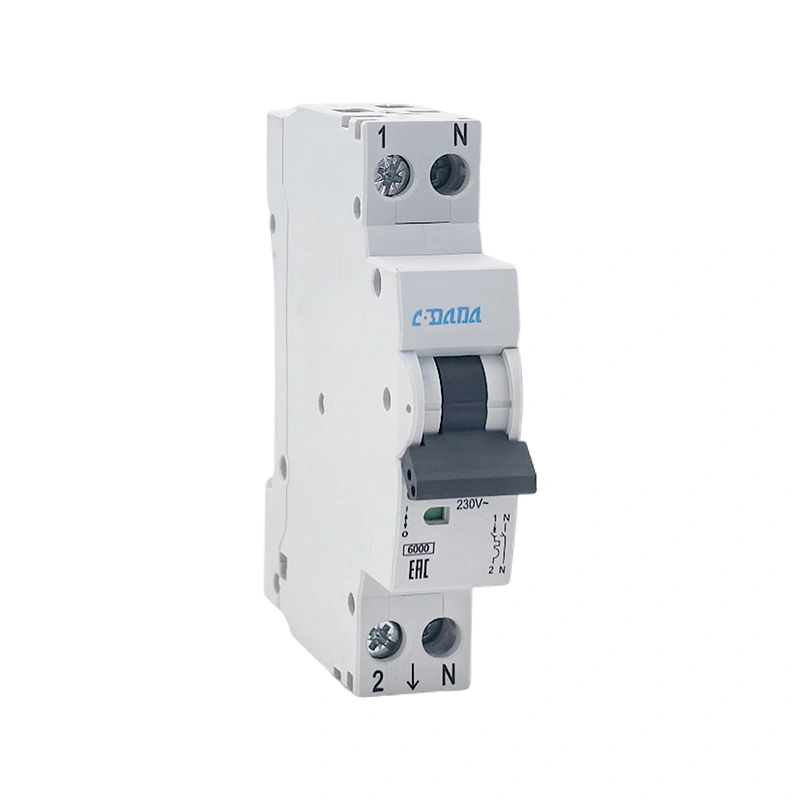

Pse ndërprerësi miniaturë DPN 6KA ka rëndësi për mbrojtjen moderne elektrike?

A Ndërprerës në miniaturë DPN 6KAështë projektuar për të siguruar mbrojtje të besueshme kundër mbingarkesave dhe qarqeve të shkurtra duke kombinuar dimensionet kompakte me instalimin praktik. Konfigurimi DPN zakonisht shoqërohet me një rregullim 1P+N, ndërsa 6KA i referohet një kapaciteti ndërprerjeje të qarkut të shkurtër të vlerësuar me 6 kA sipas standardeve të zbatueshme dhe kushteve të specifikuara të provës. Ky udhëzues shpjegon se çfarë do të thotë ndërprerësi i qarkut në miniaturë DPN 6KA, si funksionon, pse ka rëndësi kapaciteti i tij i thyerjes, ku mund të përdoret, si ta zgjedhin dhe instalojnë atë në mënyrë korrekte dhe çfarë duhet të kenë parasysh blerësit kur marrin pajisjen për mbrojtjen e qarkut.

Çfarë do të thotë ndërprerësi në miniaturë DPN 6KA?

Një ndërprerës në miniaturë, i shkurtuar zakonisht si MCB, është një pajisje mbrojtëse automatike e ndërprerësit që përdoret për të ndërprerë rrymën elektrike kur ndodhin kushte jonormale. Ndryshe nga një siguresë konvencionale që normalisht duhet të zëvendësohet pas funksionimit, një MCB në përgjithësi mund të rivendoset pasi të jetë hetuar defekti dhe qarku të konsiderohet i sigurt.

TermiDPNpërdoret zakonisht për të përshkruar një kompaktKonfigurimi 1P+N, në të cilën pajisja inkorporon mbrojtje në përcjellësin e fazës duke ndërruar gjithashtu përcjellësin neutral. Rregullimi i saktë i brendshëm dhe nëse neutrali është i mbrojtur apo i ndërruar vetëm varet nga dizajni specifik i produktit. Prandaj, blerësit duhet të verifikojnë dokumentacionin teknik të prodhuesit në vend që të interpretojnë vetëm shkurtesën.

Të6KAshënimi, zakonisht i shkruar si6 kA, tregon një kapacitet të vlerësuar të ndërprerjes së qarkut të shkurtër prej 6 kA sipas standardit përkatës, kushteve të provës, tensionit dhe specifikimeve të produktit. Në terma praktike, ai tregon nivelin e rrymës së ardhshme të qarkut të shkurtër që ndërprerësi është projektuar për të ndërprerë në mënyrë të sigurt në kushtet e tij të specifikuara.

Ky kombinim i konfigurimit kompakt dhe aftësisë së përcaktuar të ndërprerjes së qarkut të shkurtër e bën ndërprerësin miniaturë të qarkut DPN 6KA të dobishëm për shumë aplikacione të shpërndarjes me tension të ulët ku hapësira e panelit dhe mbrojtja e besueshme e qarkut janë të dyja të rëndësishme.

Si funksionon një ndërprerës DPN 6KA?

Një ndërprerës tipik miniaturë përdor parimet e mbrojtjes termike dhe magnetike. Mekanizmi termik i përgjigjet mbirrymës së qëndrueshme, ndërsa mekanizmi magnetik synon t'i përgjigjet me shpejtësi kushteve të defektit me rrymë të lartë siç janë qarqet e shkurtra.

• Mbrojtja nga mbingarkesa:Kur rryma mbetet mbi nivelin normal të funksionimit të qarkut për një periudhë të mjaftueshme, mekanizmi termik mund të shkaktojë prishjen e ndërprerësit.
• Mbrojtja nga qarku i shkurtër:Një rrymë e lartë defekti mund të aktivizojë mekanizmin e kalimit magnetik, duke lejuar që qarku të ndërpritet me shpejtësi.
• Ndërrimi manual:Doreza e funksionimit lejon që qarku të ndizet ose fiket gjatë funksionimit normal kur produkti është projektuar për atë funksion.
• Izolim i defektit:Në një rregullim DPN, përçuesit e fazës dhe neutralit mund të shkëputen sipas modelit të caktuar të kalimit të pajisjes.
• Shpërndarja kompakte:Faktori i ngushtë i formës mund të ndihmojë panelet elektrike të akomodojnë më shumë qarqe brenda hapësirës së kufizuar të hekurudhës DIN.

Qëllimi i ndërprerësit nuk është thjesht ndalimi i energjisë elektrike. Ai duhet të ndërpresë rrymën jonormale brenda kushteve për të cilat është projektuar duke mbetur i besueshëm gjatë funksionimit normal. Prandaj është i rëndësishëm koordinimi i duhur me pajisjet mbrojtëse në rrjedhën e sipërme dhe të poshtme.

Për këtë arsye, zgjedhja e një ndërprerësi bazuar vetëm në madhësinë fizike ose rrymën nominale mund të krijojë probleme. Specifikimi i plotë elektrik duhet të rishikohet gjithmonë përpara instalimit.

Pse është i rëndësishëm kapaciteti i thyerjes 6KA?

Kapaciteti i ndërprerjes është një nga specifikimet më të rëndësishme për t'u kuptuar kur blini një ndërprerës miniaturë. Një vlerësim 6 kA do të thotë se ndërprerësi ka një kapacitet të vlerësuar të qarkut të shkurtër prej6000 ampernë kushtet e specifikuara të provës.

Kjo bënjodo të thotë që ndërprerësi duhet të mbajë vazhdimisht 6000 A. Rryma nominale e ndërprerësit është një specifikim i veçantë. Për shembull, një ndërprerës mund të ketë një rrymë nominale të përshtatshme për një qark ndriçimi ose prizë ndërkohë që ka një kapacitet ndërprerjeje të qarkut të shkurtër 6 kA.

Për një instalim të ri, rryma e mundshme e qarkut të shkurtër në pikën e instalimit duhet të vlerësohet nga një profesionist i kualifikuar elektrik. Ndërprerësi i përzgjedhur duhet të ketë një kapacitet adekuat të thyerjes për instalimin dhe të jetë në përputhje me kërkesat lokale të zbatueshme.

Cilat janë përfitimet kryesore?

Një ndërprerës miniaturë DPN 6KA i specifikuar siç duhet mund të adresojë disa sfida të zakonshme në sistemet kompakte të shpërndarjes elektrike.

Një avantazh tjetër praktik është organizimi më i lehtë i qarkut. Në vend që të lejojë që një pajisje e vetme mbrojtëse të shërbejë shumë ngarkesa, një tabelë shpërndarëse e planifikuar siç duhet mund të ndajë ngarkesat elektrike në qarqe individuale. Kjo e bën më të lehtë zgjidhjen e problemeve dhe mund të ndihmojë në kufizimin e ndikimit të një defekti në qarkun e prekur.

Ku përdoret zakonisht?

Ndërprerësit DPN 6KA mund të konsiderohen për një gamë të gjerë aplikimesh të shpërndarjes me tension të ulët, me kusht që vlerësimet e tyre elektrike dhe kërkesat e certifikimit të përputhen me instalimin.

• Bordet e shpërndarjes së banesave
• Sistemet elektrike të apartamenteve dhe ndërtesave
• Qarqet e ndriçimit
• Priza dhe qarqet për qëllime të përgjithshme
• Ndërtesa të vogla tregtare
• Zyrat dhe objektet e shitjes me pakicë
• Panelet e kontrollit dhe qarqet e shpërndarjes së pajisjeve
• Instalime elektrike industriale të lehta
• Qarqet ndihmëse në kabinete elektrike

Ato mund të jenë veçanërisht të dobishme në pajisjet kompakte të shpërndarjes ku instaluesi duhet të balancojë mbrojtjen e qarkut me hapësirën e disponueshme të montimit. Megjithatë, përshtatshmëria e aplikimit nuk duhet të përcaktohet kurrë vetëm nga emri i produktit.

Lloji i ngarkesës, madhësia e përcjellësit, mënyra e instalimit, temperatura e ambientit, niveli i defektit, sistemi i tensionit, rregullimi i tokëzimit dhe rregulloret lokale elektrike duhet të merren parasysh përpara se të zgjidhet një model specifik.

Çfarë duhet të kontrollojnë blerësit përpara përzgjedhjes?

Një nga gabimet më të mëdha të blerjes është zgjedhja e një ndërprerësi bazuar vetëm në rrymën e tij të vlerësuar ose shënimin 6 kA. Një rishikim më i plotë i specifikimeve mund të zvogëlojë problemet e përputhshmërisë, vonesat e instalimit dhe kostot e panevojshme të zëvendësimit.

1. Rryma e vlerësuar:Zgjidhni sipas modelit të qarkut dhe ngarkesës së pritur në vend që thjesht të zgjidhni vlerësimin më të madh të disponueshëm.
2. Tensioni i vlerësuar:Konfirmoni që ndërprerësi është i përshtatshëm për tensionin dhe frekuencën e sistemit elektrik.
3. Konfigurimi i shtyllës:Verifikoni nëse rregullimi i kërkuar është 1P+N dhe kuptoni se cilët përçues mbrohen dhe ndërrohen.
4. Kapaciteti i thyerjes:Konfirmoni që vlerësimi 6 kA është i përshtatshëm për rrymën e mundshme të defektit në pikën e instalimit.
5. Kurba e udhëtimit:Kontrolloni karakteristikën e kërkuar të fikjes bazuar në ngarkesën dhe sjelljen e nxitimit.
6. Standardet dhe certifikimi:Kërkoni raportet përkatëse të testimit, deklaratat dhe dokumentet e certifikimit të zbatueshme për tregun e synuar.
7. Pajtueshmëria e terminalit:Kontrolloni gamën e madhësisë së përcjellësit, ndërtimin e terminalit, kërkesat për shtrëngim dhe aksesueshmërinë e lidhjes.
8. Pajtueshmëria me hekurudhat DIN:Konfirmoni që dimensionet fizike përshtaten me mbylljen e synuar të shpërndarjes.
9. Mjedisi operativ:Merrni parasysh temperaturën, lagështinë, lartësinë, pluhurin, dridhjet dhe kushte të tjera mjedisore.
10. Konsistenca e furnizuesit:Për projektet që kërkojnë porosi të përsëritura, verifikoni aftësinë e prodhimit dhe procedurat e kontrollit të cilësisë.

Për shpërndarësit, një konsideratë tjetër e rëndësishme është konsistenca e produktit. Një ndërprerës që plotëson specifikimet në një dërgesë, por ndryshon ndjeshëm në grupet e mëvonshme mund të krijojë rreziqe të inventarit dhe të projektit. Prandaj, blerësit duhet të diskutojnë paraprakisht me furnizuesin procedurat e kontrollit të cilësisë, standardet e inspektimit, paketimin, etiketimin dhe kërkesat e përsëritjes së porosisë.

Çfarë duhet të kihet parasysh gjatë instalimit?

Instalimi elektrik duhet të kryhet nga një profesionist i kualifikuar dhe sipas udhëzimeve të prodhuesit dhe kodeve elektrike në fuqi. Edhe një ndërprerës DPN 6KA i specifikuar saktë mund të funksionojë dobët nëse instalohet gabimisht.

• Çaktivizoni instalimin përpara se të punoni në pajisjet e shpërndarjes.
• Konfirmoni tensionin e qarkut dhe rregullimin e instalimeve elektrike përpara lidhjes.
• Instaloni ndërprerësin në mënyrë të sigurt në hekurudhën përkatëse DIN ose sistemin e montimit.
• Përdorni përcjellës brenda diapazonit të madhësisë së specifikuar nga prodhuesi.
• Aplikoni çift rrotullues të specifikuar të shtrëngimit të terminalit.
• Mbani të rregullt drejtimin e përcjellësit dhe shmangni stresin e panevojshëm mekanik në terminale.
• Verifikoni lidhjet fazore dhe neutrale sipas diagramit të lidhjes së produktit.
• Kontrolloni që mbyllja të sigurojë hapësirë, ajrim dhe mbrojtje të përshtatshme.
• Kryeni testet e duhura elektrike përpara se të aktivizoni qarkun e përfunduar.

Lidhja e terminalit meriton vëmendje të veçantë. Një lidhje elektrike e lirë mund të krijojë rezistencë dhe nxehtësi, ndërsa një përcjellës i përgatitur në mënyrë jo të duhur mund të rrezikojë qëndrueshmërinë mekanike të lidhjes. Prandaj, instalimi duhet të ndjekë kërkesat e specifikuara nga prodhuesi për përgatitjen e përcjellësit dhe çift rrotullues.

Asnjëherë mos përdorni një ndërprerës si zëvendësues për dizajnin e duhur të qarkut. Pajisjet mbrojtëse punojnë si pjesë e një sistemi elektrik të plotë që përfshin përçuesit, ngarkesat, mbrojtjen në rrjedhën e sipërme, tokëzimin dhe komponentë të tjerë të sigurisë.

Si krahasohet DPN 6KA me konfigurimet konvencionale MCB?

Krahasimi nuk do të thotë se një konfigurim është universalisht më i mirë. Dizajni i duhur varet nga sistemi elektrik, rregulloret lokale, hapësira e disponueshme e panelit, rregullimi i kërkuar i izolimit dhe koordinimi me pajisjet e tjera mbrojtëse.

Si mund të ruhet performanca?

Ndërprerësit në miniaturë në përgjithësi kërkojnë mirëmbajtje të kufizuar rutinë, por sistemi elektrik përreth duhet të inspektohet në mënyrë periodike. Kërcimet e shpeshta të pashpjegueshme nuk duhet të injorohen kurrë.

• Inspektoni terminalet për shenja mbinxehjeje, zbardhjeje ose dëmtimi.
• Kontrolloni për lidhje të lirshme gjatë mirëmbajtjes së planifikuar elektrike.
• Mbajeni kabinën e shpërndarjes të pastër dhe pa pluhur ose lagështi të tepërt.
• Monitoroni udhëtimet e përsëritura dhe hetoni shkakun themelor.
• Zëvendësoni ndërprerësit që tregojnë dëmtime mekanike ose sjellje jonormale të funksionimit.
• Mos e rivendosni në mënyrë të përsëritur një ndërprerës pa identifikuar arsyen përse është ndërprerë.

Një ndërprerës që fiket në mënyrë të përsëritur mund të tregojë mbingarkesë, qark të shkurtër, probleme izolimi, defekte të pajisjeve, zgjedhje të gabuar të ndërprerësit ose një problem tjetër brenda instalimit. Personeli i kualifikuar duhet të diagnostikojë problemin përpara se të kthejë qarkun në funksionimin normal.

Është gjithashtu e dobishme të ruhet etiketimi i saktë i panelit. Identifikimi i qartë i qarqeve mund ta bëjë inspektimin dhe mirëmbajtjen e ardhshme më efikase, veçanërisht në ndërtesat komerciale dhe dollapët më të mëdhenj elektrikë.

Çfarë duhet të prisni nga një prodhues i besueshëm?

Kur sigurojmë produkte Miniature Circuit Breaker DPN 6KA për shpërndarje me shumicë, projekte elektrike, aplikacione OEM ose montim panelesh, cilësia e produktit është vetëm një pjesë e vendimit të blerjes. Dokumentacioni i qëndrueshëm, kontrolli i prodhimit, komunikimi dhe mbështetja pas shitjes mund të kenë gjithashtu një ndikim të rëndësishëm në suksesin e projektit.

Shanghai DaDa Electric Co., Ltd.është një burim potencial furnizues për klientët që kërkojnë produkte mbrojtëse elektrike dhe zgjidhje të ndërlidhura me ndërprerësit. Kur vlerësojnë çdo prodhues, blerësit duhet të kërkojnë fletët e të dhënave të produktit dhe dokumentacionin e zbatueshëm të pajtueshmërisë, të sqarojnë konfigurimin e saktë të modelit dhe të konfirmojnë kërkesat e prodhimit dhe inspektimit përpara se të bëjnë një porosi me shumicë.

Për importuesit dhe distributorët, komunikimi është veçanërisht i rëndësishëm. Përpara se të konfirmoni një blerje, është e dobishme të përcaktoni modelin e saktë të produktit, specifikimet elektrike, sasinë, metodën e paketimit, etiketimin, kërkesat e dorëzimit, procedurën e inspektimit dhe dokumentacionin. Kjo ndihmon në reduktimin e keqkuptimeve midis blerësit, prodhuesit dhe klientit fundor.

Pyetjet e bëra më shpesh

1. Çfarë do të thotë 6KA në një ndërprerës miniaturë?

6KA, e shkruar më shpesh si 6 kA, tregon një kapacitet të vlerësuar të ndërprerjes së qarkut të shkurtër prej 6,000 amperësh në kushte testimi të specifikuara. Nuk është rryma normale e funksionimit të ndërprerësit.

2. Çfarë do të thotë DPN në një ndërprerës?

DPN zakonisht shoqërohet me një konfigurim 1P+N. Funksionet e sakta të mbrojtjes dhe ndërrimit varen nga dizajni i prodhuesit, kështu që fleta e të dhënave të produktit duhet të kontrollohet përpara instalimit.

3. A është i përshtatshëm një ndërprerës 6 kA për çdo instalim elektrik?

Jo. Kapaciteti i ndërprerjes duhet të jetë i përshtatshëm për rrymën e mundshme të qarkut të shkurtër në vendin e instalimit. Tensioni i vlerësuar, rryma, karakteristikat e udhëtimit, kushtet e instalimit dhe rregulloret e aplikueshme duhet gjithashtu të merren parasysh.

4. A do të thotë 6 kA që ndërprerësi mund të mbajë 6000 A vazhdimisht?

Nr. Vlera 6 kA lidhet me aftësinë e ndërprerjes së qarkut të shkurtër, jo me kapacitetin mbajtës të vazhdueshëm të rrymës. Rryma e vlerësuar është një specifikim i veçantë.

5. A mund të përdoret një ndërprerës DPN 6KA në bordet e shpërndarjes rezidenciale?

Mund të jetë i përshtatshëm për disa aplikacione rezidenciale kur vlerësimet elektrike, konfigurimi, dimensionet, certifikimi dhe kërkesat e instalimit të produktit përputhen me qarkun dhe rregulloret lokale.

6. Çfarë informacioni duhet të jap kur kërkoj një kuotim?

Siguroni rrymën e kërkuar të vlerësuar, tensionin nominal, konfigurimin e poleve, karakteristikën e udhëtimit, kapacitetin e thyerjes, sasinë, tregun e synuar, standardet e zbatueshme, kërkesat e paketimit dhe çdo kërkesë OEM ose etiketimi. Kjo ndihmon furnizuesin të vlerësojë kërkesën në mënyrë më efikase.

7. Pse një ndërprerës në miniaturë fiket në mënyrë të përsëritur?

Nxjerrja e përsëritur mund të rezultojë nga mbingarkesa, qarku i shkurtër, pajisjet e dëmtuara, problemet me instalimet elektrike, përzgjedhja e papërshtatshme e ndërprerësve ose defekte të tjera elektrike. Shkaku duhet të identifikohet nga personeli i kualifikuar në vend që të rivendoset vazhdimisht ndërprerësi.

8. A është DPN e njëjtë me ndërprerësin dypolësh?

Jo domosdoshmërisht. Megjithëse një pajisje DPN mund të përfshijë ndërrimin fazor dhe neutral, mbrojtja e saj e brendshme dhe rregullimi i komutimit mund të ndryshojnë nga një pajisje mbrojtëse konvencionale me dy pole. Kontrolloni gjithmonë diagramin e instalimeve elektrike të prodhuesit dhe specifikimet teknike.

9. Cili është ndryshimi midis rrymës së vlerësuar dhe kapacitetit të ndërprerjes?

Rryma e vlerësuar lidhet me rrymën që ndërprerësi është projektuar të mbajë gjatë funksionimit normal në kushte të caktuara. Kapaciteti i ndërprerjes lidhet me aftësinë e tij për të ndërprerë në mënyrë të sigurtë një rrymë të caktuar të qarkut të shkurtër.

10. Cili është specifikimi më i rëndësishëm kur porosisni një ndërprerës DPN 6KA?

Nuk ka asnjë specifikim të vetëm që vlen për çdo instalim. Rryma e vlerësuar, tensioni, konfigurimi i poleve, karakteristikat e udhëtimit, kapaciteti i thyerjes, standardet e aplikueshme, dimensionet fizike dhe kushtet e instalimit duhet të kontrollohen të gjitha së bashku.

Na kontaktoni për zgjidhjet e ndërprerësve në miniaturë DPN 6KA

Zgjedhja e ndërprerësit të duhur ka të bëjë përfundimisht me përputhjen e performancës së mbrojtjes me kërkesat reale të instalimit elektrik. Një ndërprerës në miniaturë DPN 6KA mund të ofrojë një kombinim praktik të konfigurimit kompakt, mbrojtjes nga mbingarkesa, aftësisë së ndërprerjes së qarkut të shkurtër dhe menaxhimit të përshtatshëm të qarkut kur specifikohet dhe instalohet saktë.

Nëse jeni burimNdërprerës në miniaturë DPN 6KAprodukte për bordet e shpërndarjes, projekte elektrike, aplikacione OEM ose furnizim me shumicë,Shanghai DaDa Electric Co., Ltd.mund të ofrojë informacione për produktin dhe të diskutojë kërkesat tuaja teknike.Na kontaktonime vlerësimin tuaj aktual të kërkuar, tensionin, sasinë, aplikimin dhe tregun e destinacionit për të diskutuar një zgjidhje të përshtatshme. Kontaktoni Shanghai DaDa Electric Co., Ltd. për të diskutuar specifikimet, mostrat, porositë me shumicë dhe kërkesat e projektit.
