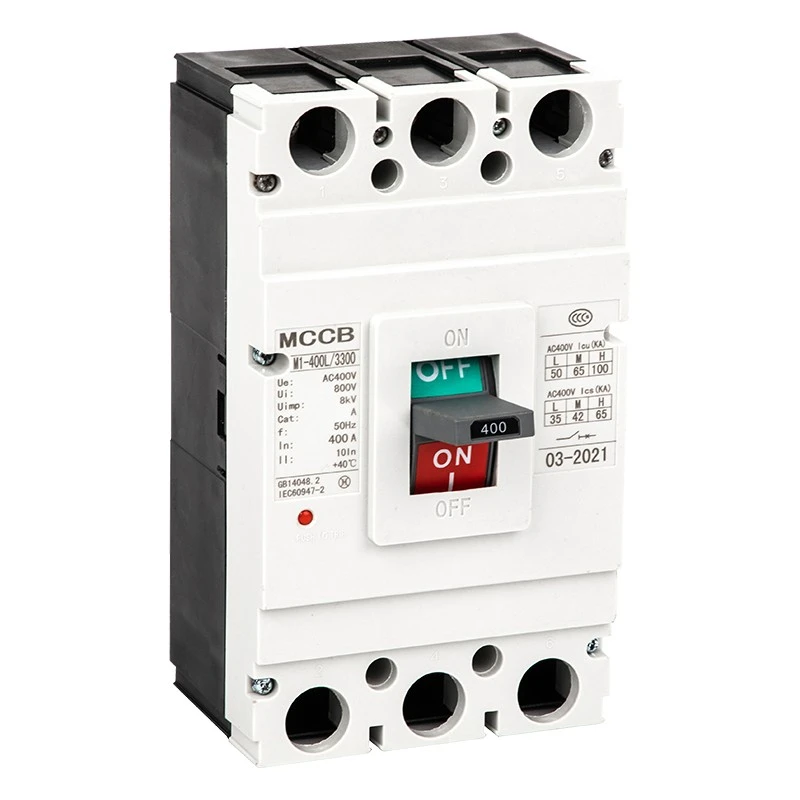

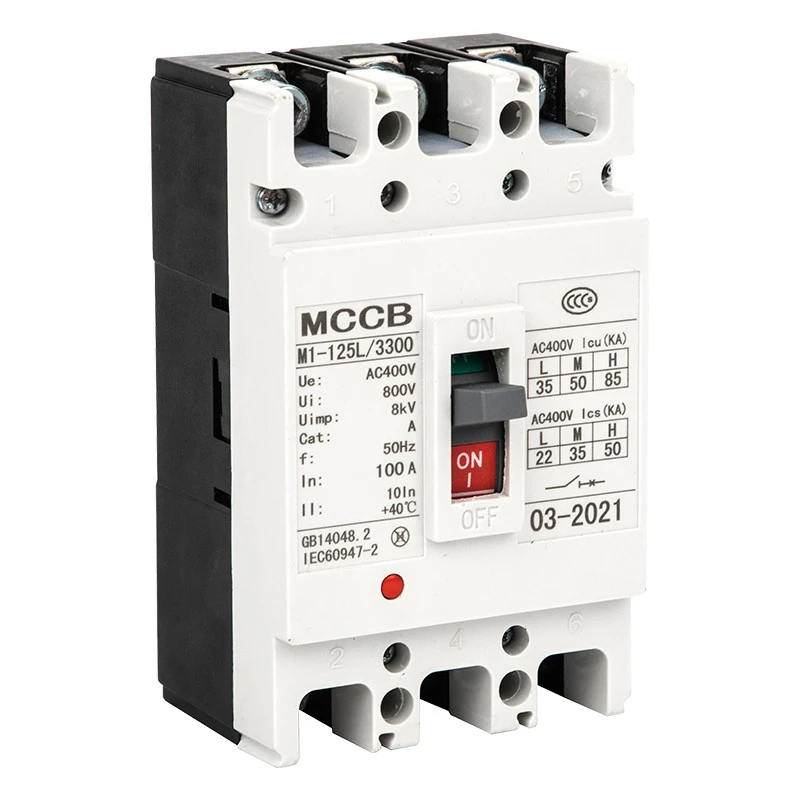

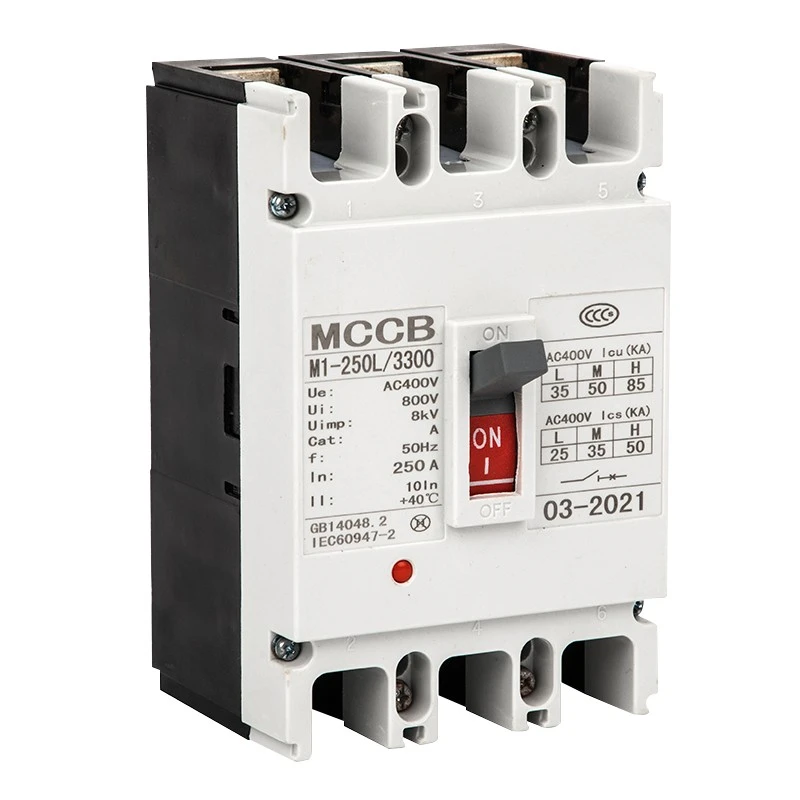

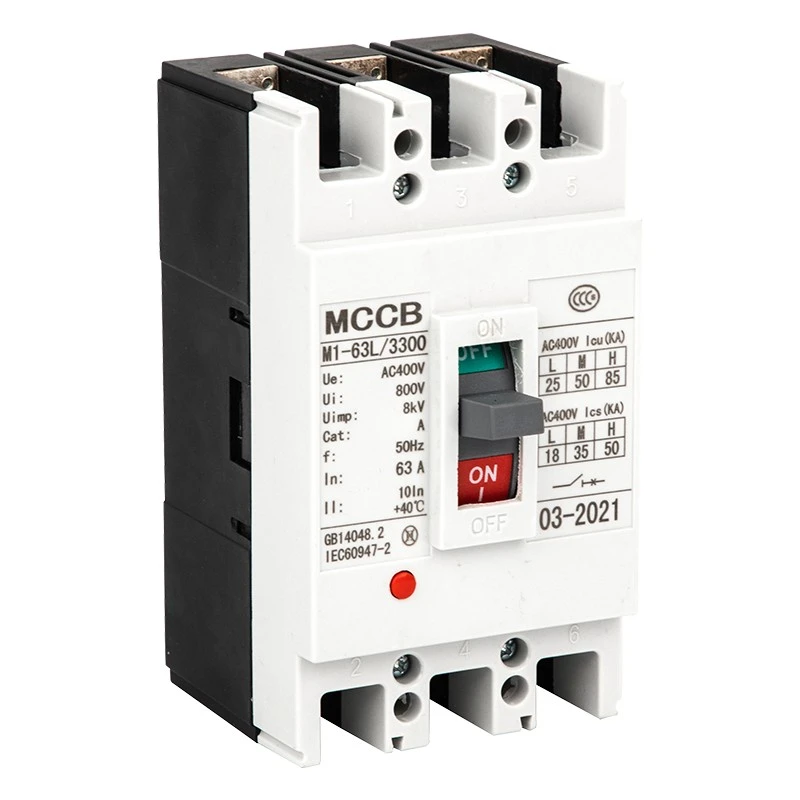

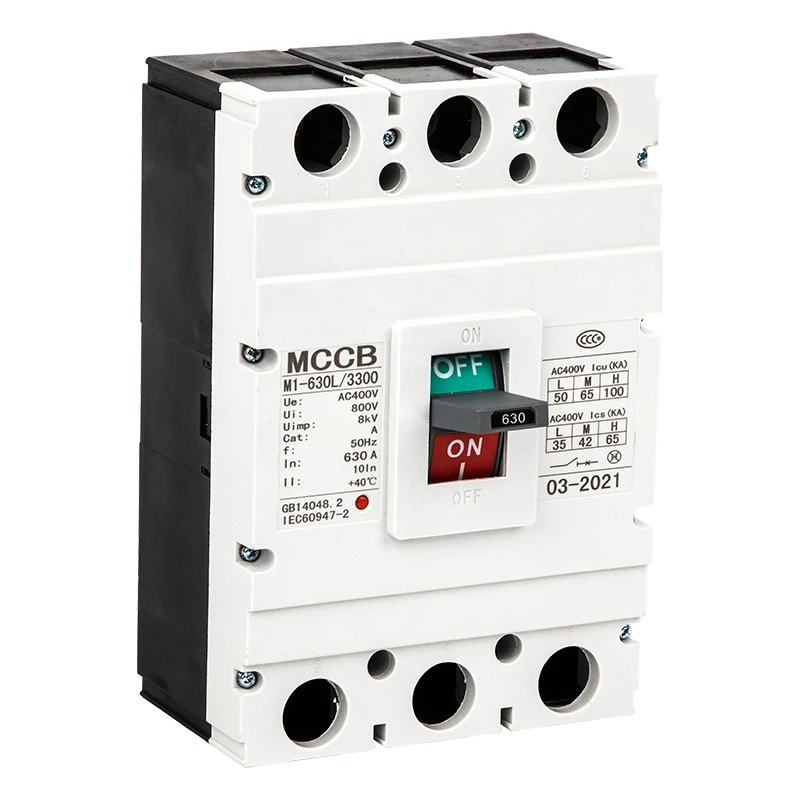

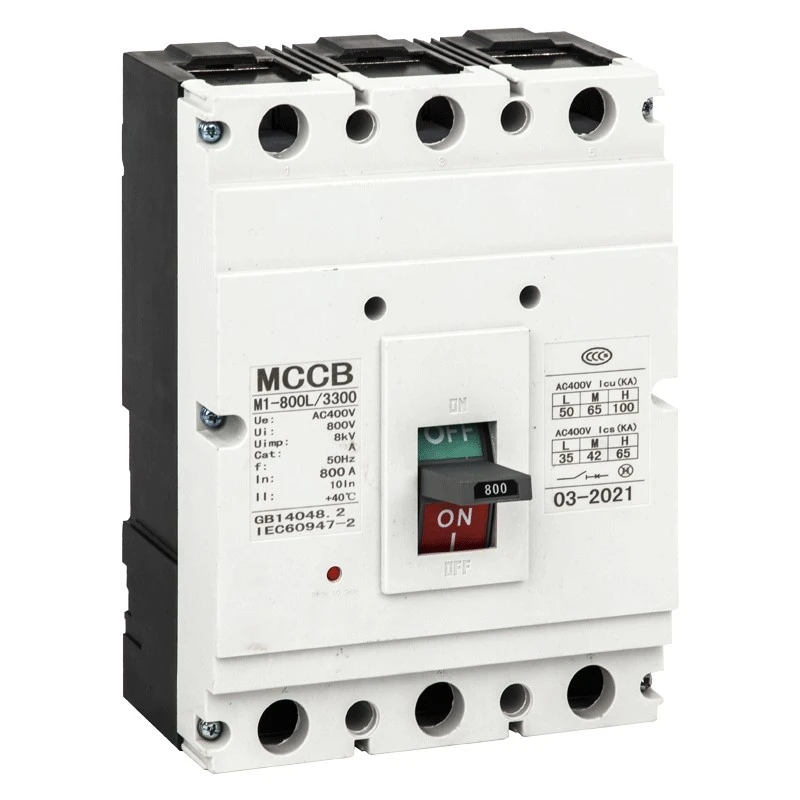

Ndërprerës me kasë të derdhur CM1

Ky ndërprerës i qarkut me kasë të derdhur të serisë DAM2 (CM1) është një pajisje mbrojtëse e tensionit të ulët me performancë të lartë e prodhuar nga Shanghai DADA Electric Co., Ltd., një prodhues dhe furnizues i besueshëm në Kinë. Me tension të vlerësuar të izolimit deri në 800V, tension të vlerësuar të punës 400V/690V dhe rrymë të vlerësuar nga 63A në 1600A, përdoret gjerësisht për shpërndarjen e energjisë, mbrojtjen e qarkut, kontrollin e motorit dhe ndërrimin e rrallë.

Kjo seri mbështet instalimin vertikal dhe horizontal, përputhet me standardin IEC60947-2 dhe siguron mbrojtje të plotë të mbingarkesës, qarkut të shkurtër dhe nëntensionit për pajisjet e energjisë.

Karakteristikat e produktit

★ Tensioni nominal i izolimit: 800V; Tensioni i punës: 400V/690V

★ Gama aktuale: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Kapaciteti i thyerjes: L standard, M i mesëm, H tipi i lartë i thyerjes

★ Mënyrat e lëshimit të dyfishtë termo-magnetike dhe elektromagnetike

★ Instalim vertikal / horizontal, i përshtatshëm për përdorim të izoluar

★ Gama e gjerë e temperaturës së ambientit: -5℃~+40℃

★ Lartësia ≤2000m, shkalla e ndotjes 3

Aplikacionet

CDADA CM1 Molded Case Circuit Breaker aplikohet gjerësisht në sistemet industriale dhe civile të shpërndarjes së energjisë, duke përfshirë fabrikat, ndërtesat, qendrat e të dhënave, termocentralet, infrastrukturën, pajisjet mekanike dhe kabinetet e shpërndarjes së energjisë. Përdoret gjithashtu për mbrojtjen e motorit, konvertimin e qarkut dhe furnizimin e sigurt me energji elektrike në ndërtim, metalurgji, petrokimike dhe industri të tjera.

Parametrat Teknikë

★ Standardet: IEC60947-2, GB14048.2

★ Frekuenca: AC 50Hz/60Hz

★ Pol: 1P,2P, 3P, 4P

★ Lëshimi: termo-magnetik (i dyfishtë), elektromagnetik (i menjëhershëm)

★ Vendosja e menjëhershme: Lloji i shpërndarjes 10In±20%; Lloji i motorit 12In±20%

★ Instalimi: Instalimi i përparmë, instalime elektrike të pasme, tip plug-in

★ Funksionimi: Manual, mekanizëm operativ elektrik

Skica dhe dimensionet e instalimit

CM1 MCCB jonë ofron të dhëna të plota të dimensioneve për modelet 63A–1600A, duke përfshirë instalime elektrike të përparme, instalime elektrike të pasme dhe tipin prizë. Madhësi të ndryshme kornizash (63/100/225/400/630/800/1250/1600) janë përshtatur me dimensionet H, H1, H2 për instalimin standard të kabinetit. Lartësia e mekanizmit të funksionimit manual dhe elektrik është gjithashtu e standardizuar për montim të lehtë.

Aksesore & Funksione

Aksesorë të brendshëm

★ Lirimi i shuntit: 70%–110% tension i vlerësuar për ndërprerje të besueshme

★ Lirimi nën tension: 35%–70% rënie tensioni për mbrojtje automatike

★ Kontakti ndihmës dhe kontakti i alarmit: Reagimi i sinjalit dhe alarmi i defektit

★ Lëshimi i dedikuar i njehsorit të parapaguar: Aktivizimi me vonesë 0,5–2 sekonda

Aksesorë të jashtëm

★ Mekanizmi i funksionimit manual

★ Mekanizmi i funksionimit elektrik (motor).

★ Ndarësit e fazave, vida montimi, komplete zbarash

Rrjedha e kontrollit të cilësisë

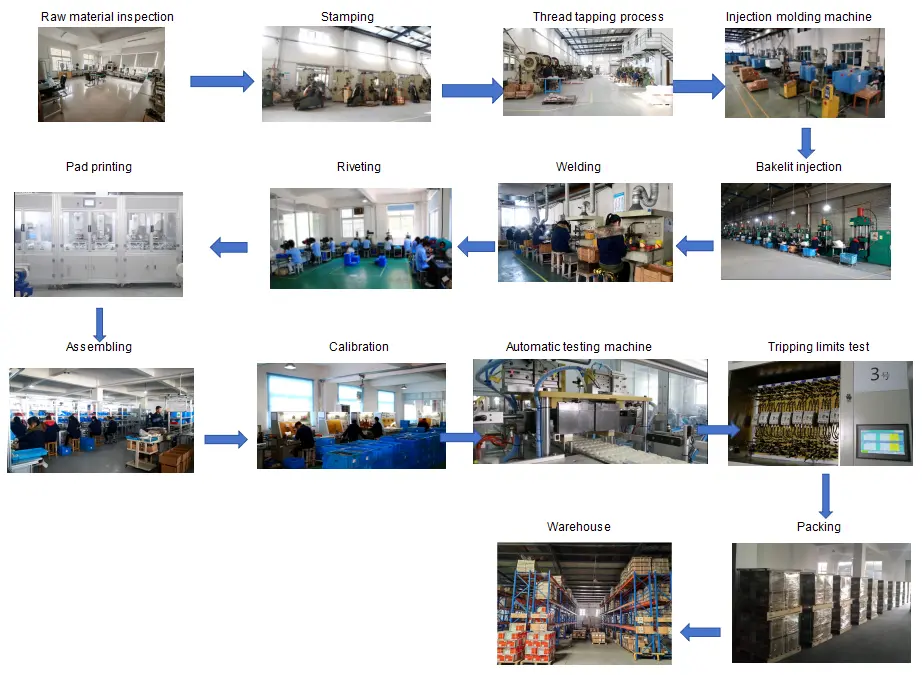

Inspektimi i lëndës së parë → Përpunimi i prodhimit → Linja e montimit → Testi karakteristik i udhëtimit → Testi i rritjes së temperaturës → Testi i qarkut të shkurtër → Testi i plakjes → Kontrolli i pamjes dhe dimensioneve → Paketimi → Inspektimi përfundimtar përpara dërgesës

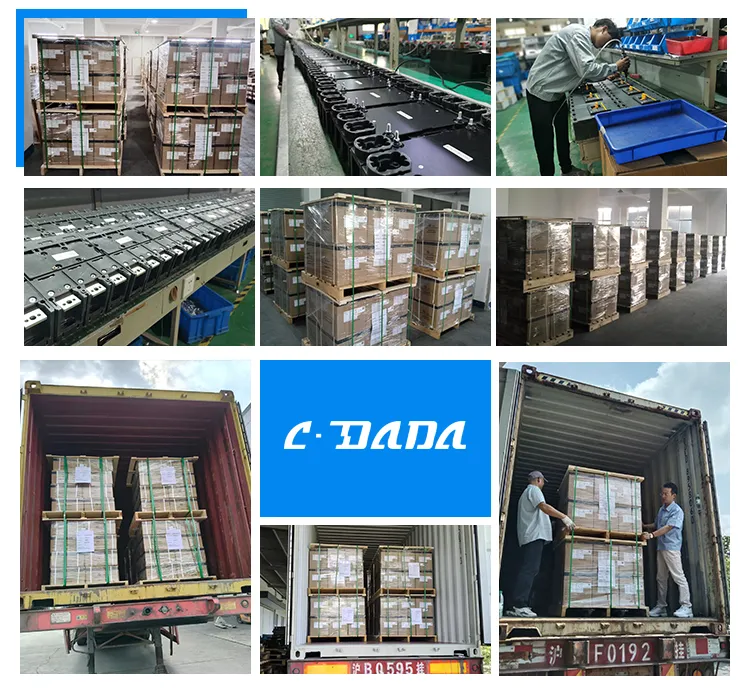

Paketimi & Transporti

★ Kartoni standard eksporti + paletë druri për transport të sigurt

★ Etiketa: modeli, rryma, shtylla, sasia, certifikata

★ I përshtatshëm për logjistikën detare, ajrore dhe tokësore

Certifikatat

IEC60947-2, GB14048.2, CE, CB, ROHS dhe miratime të tjera ndërkombëtare.

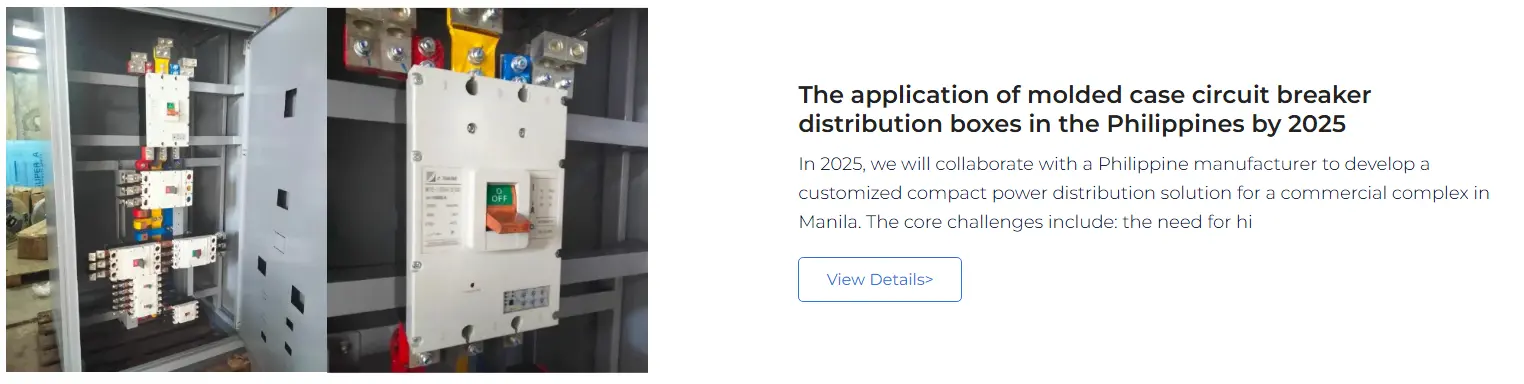

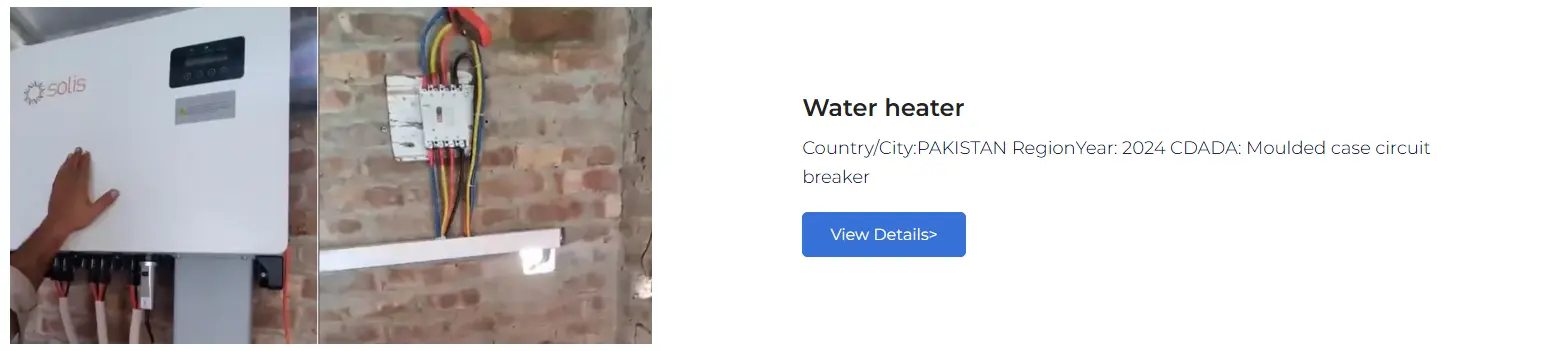

Rastet e bashkëpunimit me klientët

Seria CDADA DAM2 MCCB është furnizuar për klientët globalë, duke përfshirë integruesit e sistemit të shpërndarjes së energjisë, prodhuesit e pajisjeve industriale, fabrikat e pajisjeve komutuese, kontraktorët e ndërtimit dhe markat OEM në Evropë, Azinë Juglindore, Lindjen e Mesme, Afrikë dhe Amerikën e Jugut. Ne ofrojmë furnizim të qëndrueshëm me shumicë dhe zgjidhje të personalizuara për partnerët afatgjatë.
