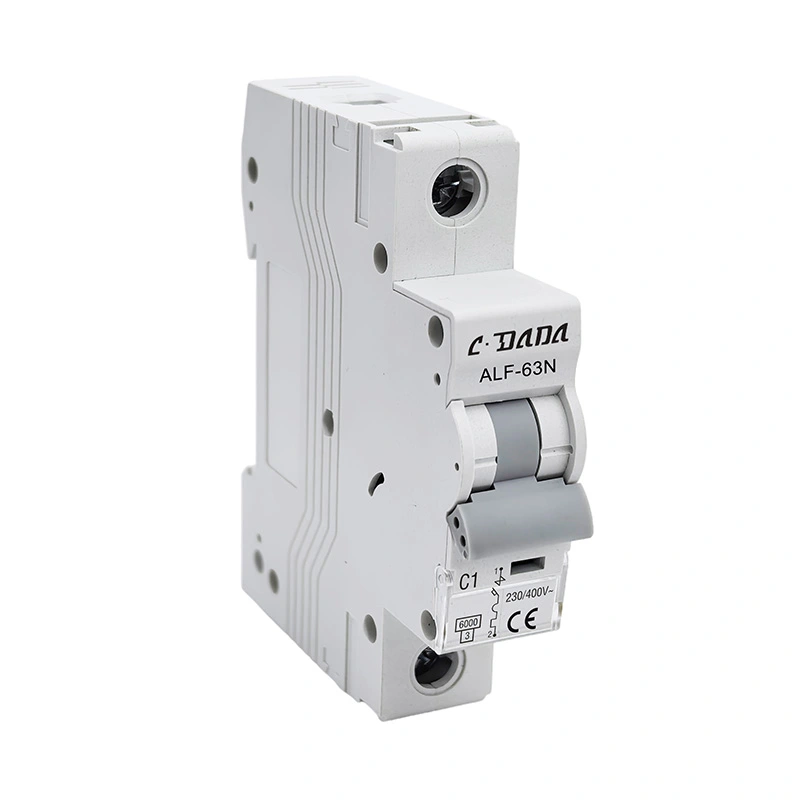

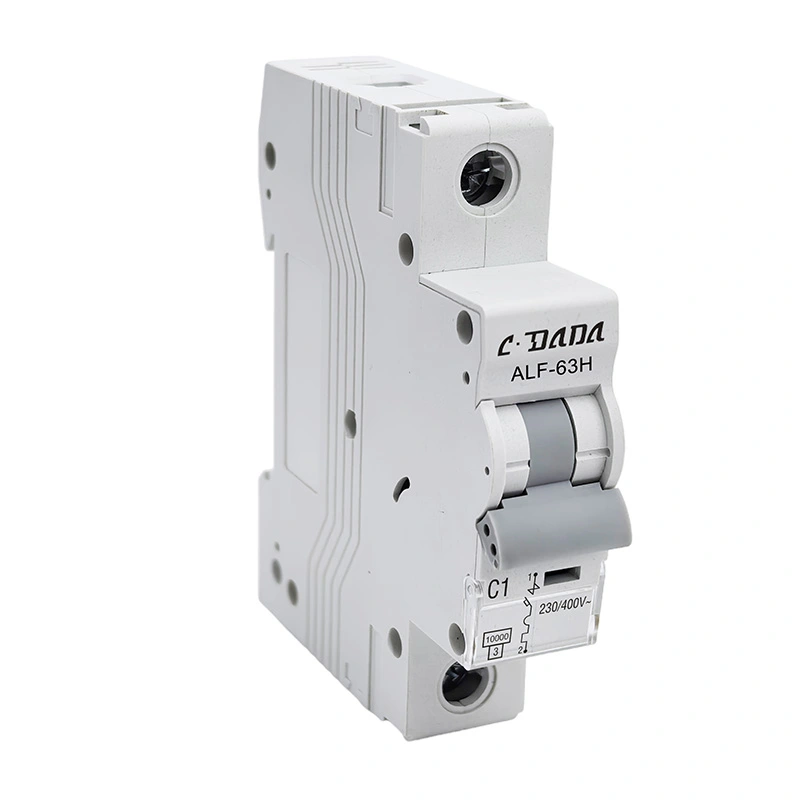

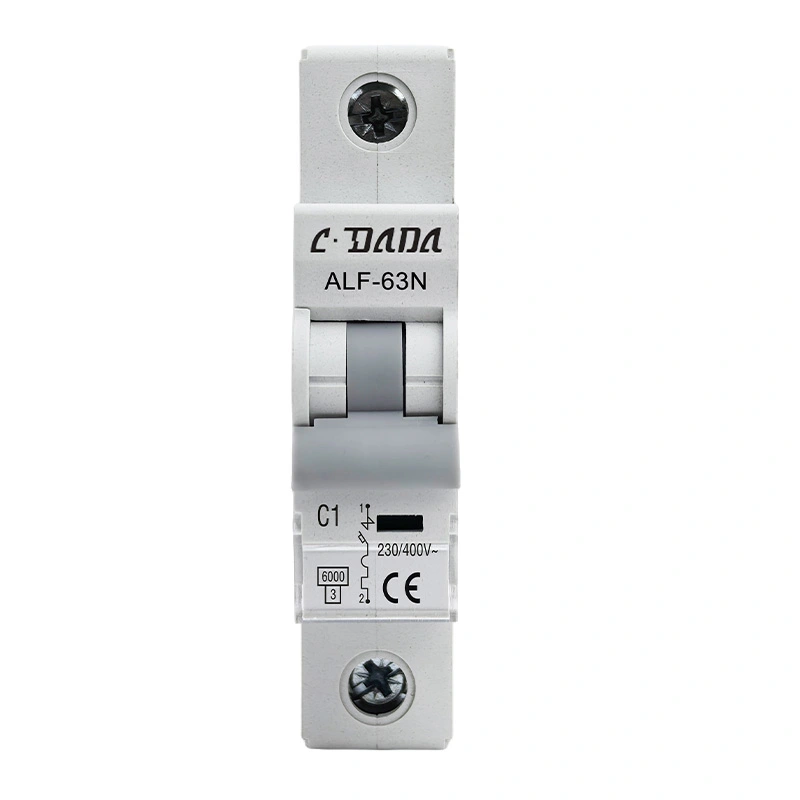

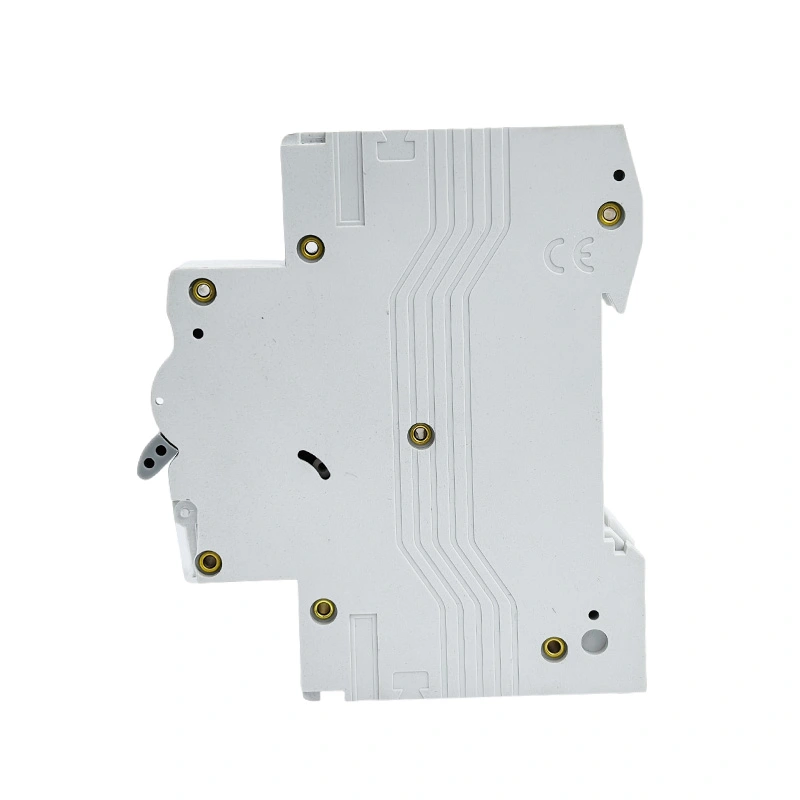

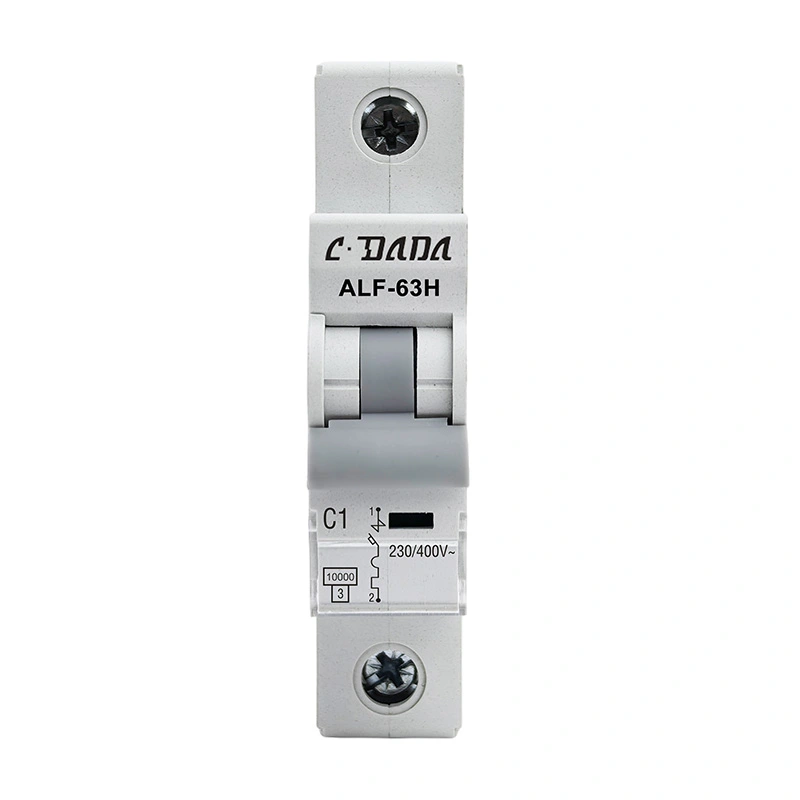

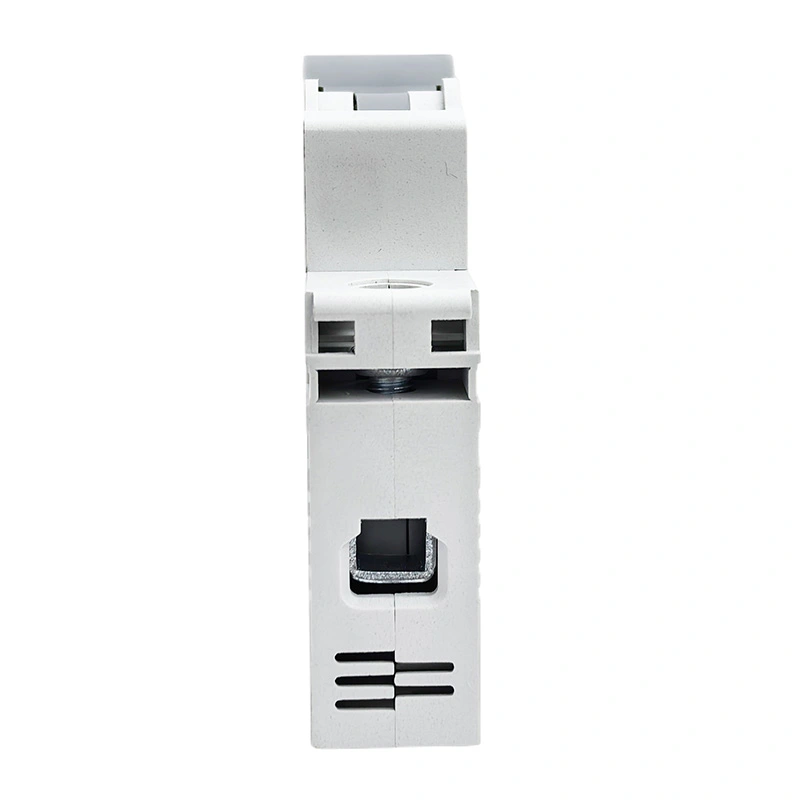

Ndërprerës në miniaturë 6KA 10kA

Ndërprerësi i qarkut miniaturë 6KA 10kA (MCB), i serisë ALF-63N/H me thyerje të lartë 6KA 10kA, përputhet me standardin IEC60898, MCB ka karakteristikën e performancës së besueshme, funksionin e saktë mbrojtës, kohën e shkurtër të lëshimit dhe kapacitetin e lartë të thyerjes, vëllimin e vogël gjithashtu. Përdoret gjerësisht në dhe mbingarkesë të kontaktorëve, komutuesve dhe aparateve elektrike.

Kontaktoni CDADA dhe na zgjidhni si prodhuesin tuaj, ne mund të ofrojmë shërbime OEM/ODM.

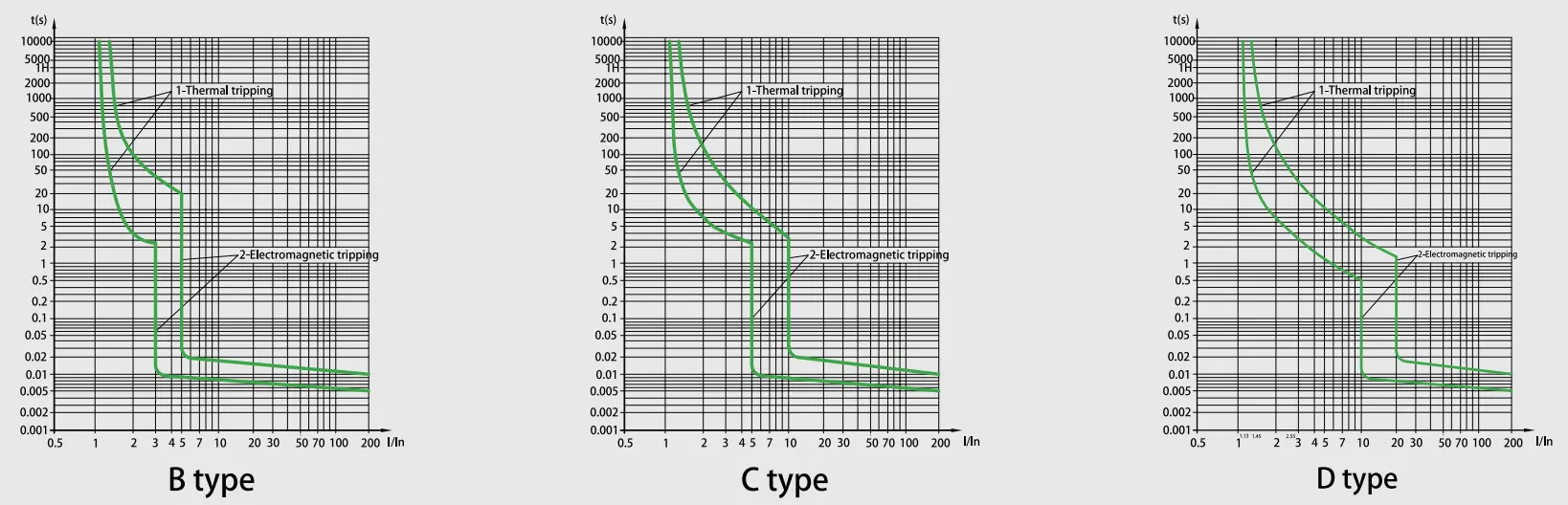

Kurba karakteristike

Specifikimi Teknik

Ndërprerës qarku miniaturë i serisë ALF-63N/H 6KA 10kA
Standard	EN/IEC60898-1
Kapaciteti i thyerjes (kA)	6,10
Mbrojtja	Kundër mbingarkesës dhe qarkut të shkurtër
Rryma e vlerësuar (A) In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Tensioni nominal (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Tensioni i vlerësuar me rezistencë ndaj impulsit Uimp(kV)	4
Tensioni i vlerësuar i izolimit Ui(V)	500
Kasë kufizuese të energjisë	3
Temperatura e ambientit (℃)	-25~+40,Max.95%lagështia
Kufiri i funksionimit termik	1,13xln Nuk ka ngecje brenda një ore
	1,45xIn Fikja brenda një ore
Funksionimi magnetik	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Numri i shtyllave	1P,1P+N,2P,3P,3P+N dhe 4P
Lloji i udhëtimit	Lirimi termik/magnetik
Kapaciteti i terminalit	16mm² fleksibël ose 25mm² e ngurtë deri në vlerësimet 25A
	25 mm² fleksibël ose 35 mm² e ngurtë nga vlerësimet 32A në 63A
Shkalla e mbrojtjes	IP20
Instalimi	Montimi në shina DIN 35 mm
Gjerësia	17.8 mm për shtyllë

Karakteristika e lirimit të ndërprerësit të qarkut

NR.	Rryma e vlerësuar e lëshimit (A)	Gjendja fillestare	Rryma e testimit	Koha e caktuar	Rezultati për t'u marrë	Vërejtje
1	1-63	gjendje e ftohtë	1.13 Në	t≤1h	Jo-udhëtim
2	1-63	në testin e mëparshëm	1,45ln	t<1h	udhëtim	Vendosja e rrymës deri në vlerën e specifikuar në mënyrë të qëndrueshme në 5s
3	Në≤32	gjendje e ftohtë	2,55 In	1s	udhëtim
	Në> 32
4	1-63	gjendje e ftohtë	3 Në	t≤0.1s	Jo-udhëtim	Lloji B
			5 Në	t<0.1s	udhëtim	Lloji B
			5 Në 10ln	t≤0.1s	Jo-udhëtim	Lloji C
			10 Në	t<0.1s	udhëtim	Lloji C
			20ln	t≤0.1s	Jo-udhëtim	Lloji D
				t<0.1s	udhëtim	Lloji D

Qëndrueshmëri (Operacione)

Kategoria	Ciklet e funksionimit	Frekuenca e funksionimit	Rryma e vlerësuar
Rezistenca elektrike	4000	240/h	1-32
		120/h	40-63
Rezistenca mekanike	10000	240/h	1-63

Veçoritë

★ Kapaciteti jashtëzakonisht i lartë i ndërprerjes së qarkut të shkurtër

Teknologjia e avancuar e kontrollit të harkut arrin kapacitet më të lartë ndërprerjeje në krahasim me standardet e industrisë, duke siguruar mbrojtje të besueshme për sistemet elektrike të shkallës industriale në kushte ekstreme të defektit.

★ Ndërfaqja e lidhjes me modalitet të dyfishtë

Dizajni i integruar i terminalit hibrid mbështet lidhjen e ngurtë të zbarrës dhe shtrëngimin fleksibël të kabllit, duke mundësuar përshtatjen pa mjete me skenarë të ndryshëm instalimi duke reduktuar kohën e lidhjes me 40%.

★ Mekanizmi i ruajtjes së energjisë për jetëgjatësi

Sistemi operativ i asistuar nga pranvera me qëndrueshmëri 10,000 cikle mekanike, duke shfaqur teknologjinë e kompensimit të konsumit

★ Mbyllje e avancuar e përbërë

me dhoma të integruara për shuarjen e harkut për ngjarjet e përmbajtura të defekteve, me karakteristika rezistente ndaj famës, rezistente ndaj nxehtësisë dhe rezistente ndaj impulsit.

★ Topologjia Dinamike Kufizuese e Rrymës

Shtypja inteligjente e lëshimit të energjisë redukton rrymat e pikut të defektit me 65-80%, duke mundësuar optimizimin e specifikimit të pajisjes në rrjedhën e poshtme me 30% potencial për uljen e kostos së sistemit të përgjithshëm.

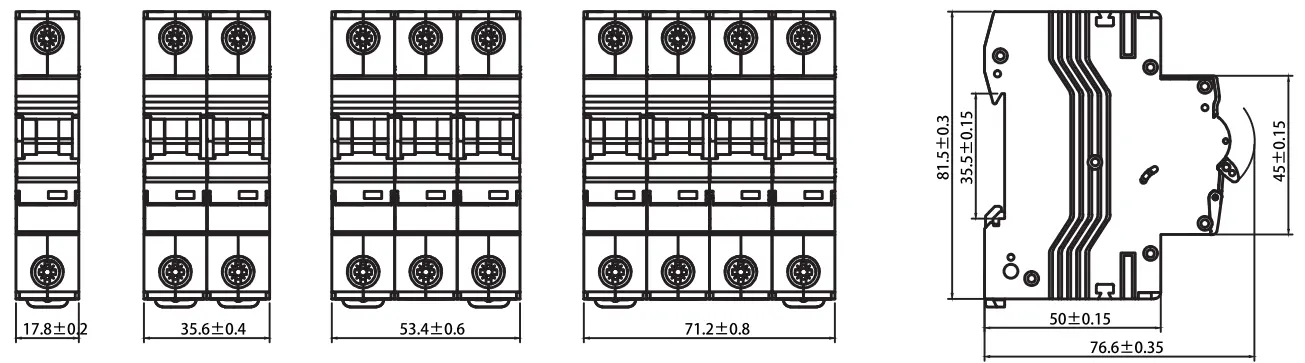

Dimensionet e përvijimit

Skenarët e aplikimit

★ Rezidenciale: Njësitë e konsumatorit dhe bordet e shpërndarjes për sigurinë e shtëpisë.

★ Industriale: Mbrojtja e kontaktorëve, stabilimenteve dhe aparateve të rënda elektrike.

★ Komerciale: Ndërtesat e zyrave dhe qendrat tregtare që kërkojnë besueshmëri të lartë.

Kontrolli i cilësisë dhe testimi standard

★ Çdo CDADA MCB i nënshtrohet testimit rigoroz për të siguruar përputhjen me IEC60898-1:

★ Testi i fikjes termike: Verifikohet në 1.13 inç (pa udhëtim) ​​dhe 1.45 inç (udhëtim brenda 1 ore).

★ Testi Magnetic Tripping: Testimi i saktë i lëshimit për karakteristikat B, C dhe D.

★ Qëndrueshmëria elektrike: Testuar për 4000 cikle funksionimi.

★ Qëndrueshmëria mekanike: Verifikuar për 10,000 cikle.

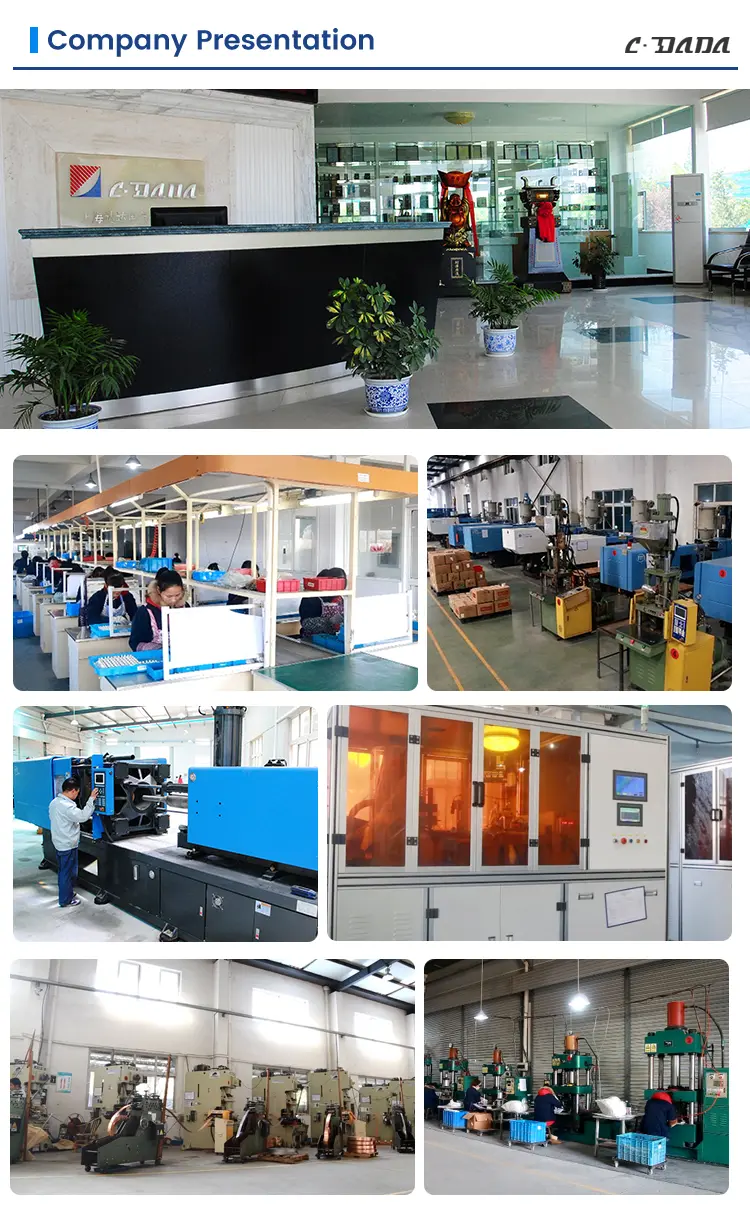

Forca dhe Mbështetja e Fabrikës
