Një udhëzues praktik për ndërprerësit e rrymës së mbetur me mbrojtje mbi rrymën

Çfarë është një RCBO?

NjëRCBO— Ndërprerësi i rrymës së mbetur me mbrojtje mbi rrymën — është një pajisje mbrojtëse me tension të ulët që kombinon mbrojtjen nga mbingarkesa, mbrojtjen nga qarku i shkurtër dhe zbulimi i rrymës së mbetur (rrjedhjes) në një njësi të vetme të formuar. Brenda strehës kompakte, një mekanizëm udhëtimi termo-magnetik trajton mbingarkesat dhe qarqet e shkurtra, ndërsa një transformator i rrymës me sekuencë zero krahason vazhdimisht rrymën që rrjedh në përcjellësit e rrymës dhe ato neutrale. Kur diferenca tejkalon rrymën e mbetur të vlerësuar (IΔn), pajisja fiket brenda milisekondave, duke ndërprerë furnizimin përpara se rryma e rrjedhjes të dëmtojë njerëzit ose të shkaktojë zjarr.

Kur të zgjidhni një RCBO: nën-qarqet përfundimtare që kanë nevojë si për mbrojtje mbi rrymën ashtu edhe për mbrojtje personale nga rrjedhjet - enët e jashtme, qarqet e pajisjeve, garazhet, bodrumet, banjat dhe vende të tjera me lagështirë ose lehtësisht të arritshme.

DABL-63 i përket klasës RCBO: një pajisje, tre mbrojtje - zgjidhja më e lirë në hapësirë ​​dhe kosto për qarqet përfundimtare shtëpiake njëfazore.

Si të zgjidhni RCBO-në e duhur?

1. Rryma e vlerësuar (In): përputhet me ngarkesën e vazhdueshme të qarkut, me hapësirën kryesore për rrymat hyrëse të pajisjeve (p.sh. 40A mbulon qarqet standarde të pajisjeve shtëpiake).

2. Kapaciteti i ndërprerjes (Icn): duhet të jetë më i lartë se rryma e ardhshme e qarkut të shkurtër në pikën e instalimit; 6kA mbulon nivelet tipike të gabimeve rezidenciale dhe komerciale të lehta.

3. Shtyllat: 1P+N për qarqet finale njëfazore me montim kompakt DIN-rail.

4. Karakteristika e fikjes: kurba C (5–10× In) për ngarkesat e përgjithshme shtëpiake dhe të pajisjeve; Kurba B për elektronikë të ndjeshme; Kurba D për ndezjen e motorit.

5. Standardet dhe certifikimi: Pajtueshmëria me IEC/EN 61009-1 dhe shënimi CE janë baza për projektet ndërkombëtare.

6. Zbatimi: enët e jashtme, qarqet e pajisjeve dhe ndriçimi i garazhit/bodrumit mund të kërkojnë ndjeshmëri më të lartë se qarqet e përgjithshme të brendshme.

Si duket një RCBO e specifikuar mirë

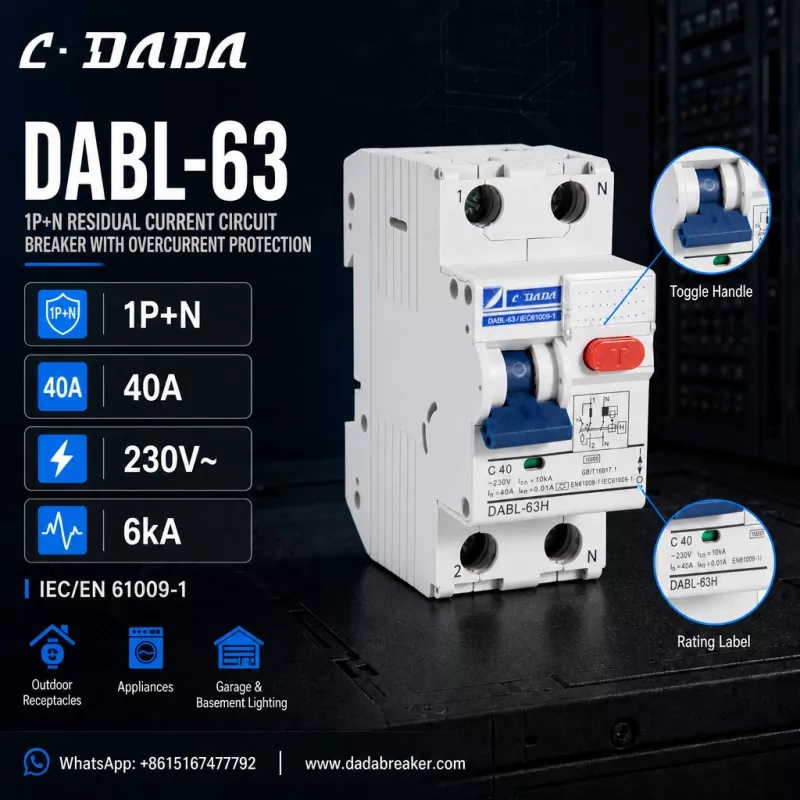

Për ta bërë këtë konkrete, merrni parasysh DABL-63 ngaC·DADA Elektrike, një ndërprerës i rrymës së mbetur 1P+N me mbrojtje mbi rrymë që ilustron se çfarë duhet kërkuar në këtë klasë të pajisjes: konfigurim 1P+N

● Ndërrimi i shtyllës së drejtpërdrejtë dhe vijimi neutral, kompakt për bordet standarde të shpërndarjes me shina DIN me rrymë të vlerësuar 40A (In)

● Me ndërprerje të kurbës C (C40) me tension nominal 230V~

● Kapaciteti i thyerjes 6 kA (Icn)

● IΔn = 0,01A (10mA) mbrojtje ndaj rrymës së mbetur me ndjeshmëri të lartë

● Pajtueshmëria me IEC/EN 61009-1

● Butoni i kuq i testimit T për kontrolle periodike funksionale, terminalet e shënuara 1/2/N, etiketa e vlerësimit dhe diagrami i qarkut të printuar në kuti

● Ndërtuar për enët e jashtme, pajisjet elektroshtëpiake, garazhet dhe ndriçimin e bodrumit

Logjika pas këtij specifikimi

Një kornizë 40A, 1P+N me mbrojtje ndaj rrjedhjeve me ndjeshmëri të lartë 10mA mbulon shumicën e qarqeve përfundimtare të banimit: 40A përputhet me ngarkesën e qarqeve të zakonshme të pajisjes dhe prizës, 1P+N e mban pajisjen kompakte për bordet e shpërndarjes të mbushura me njerëz dhe mbrojtja 10mA siguron një shtresë shtesë të EC-së, ndjeshmëria 10mA siguron një shtresë shtesë të EC. zonat dhe rreth fëmijëve.

FAQ

Pyetje: Çfarë është një RCBO?

Përgjigje: Një RCBO — ndërprerësi i rrymës së mbetur me mbrojtje mbi rrymë — është një pajisje mbrojtëse e tensionit të ulët të tavolinës së rivendosur që kombinon mbrojtjen nga mbingarkesa, mbrojtjen nga qarku i shkurtër dhe mbrojtjen e rrymës së mbetur (rrjedhjes) në një njësi, zakonisht deri në 63A për qarqet përfundimtare.

Pyetje: Cili është ndryshimi midis një RCBO dhe një MCB?

Përgjigje: Një MCB ofron vetëm mbrojtje nga mbingarkesa dhe qarku i shkurtër. Një RCBO shton zbulimin e rrymës së mbetur (rrjedhjes) në krye, duke shkëputur qarkun kur rryma e rrjedhjes tejkalon IΔn - duke mbrojtur njerëzit dhe duke parandaluar zjarret elektrike.

Pyetje: Çfarë do të thotë IΔn = 10mA?

A: IΔn është rryma nominale e mbetur e funksionimit. 10 mA është një vlerësim me ndjeshmëri të lartë: pajisja fiket kur rryma e rrjedhjes arrin 10 mA, duke siguruar mbrojtje personale më të shpejtë se vlerësimi për qëllime të përgjithshme 30 mA.

Pyetje: Çfarë është DABL-63 RCBO?

Përgjigje: DABL-63 është një ndërprerës i rrymës së mbetur 1P+N me mbrojtje mbi rrymën nga C·DADA Electric — 40A, kurbë C, 230V~, kapacitet këputjeje 6kA dhe mbrojtje ndaj rrjedhjeve me ndjeshmëri të lartë 10mA, në përputhje me IEC/EN 61009-1, për pajisje shtëpiake dhe pajisje shtëpiake, pajisje dhe pajisje shtëpiake, pajisje të jashtme ndriçimi.
