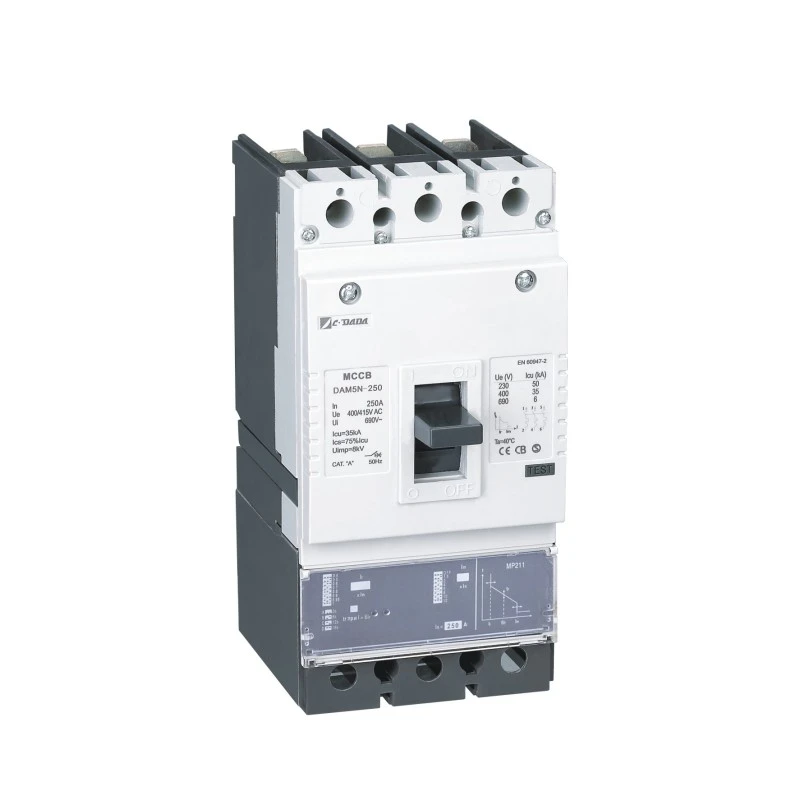

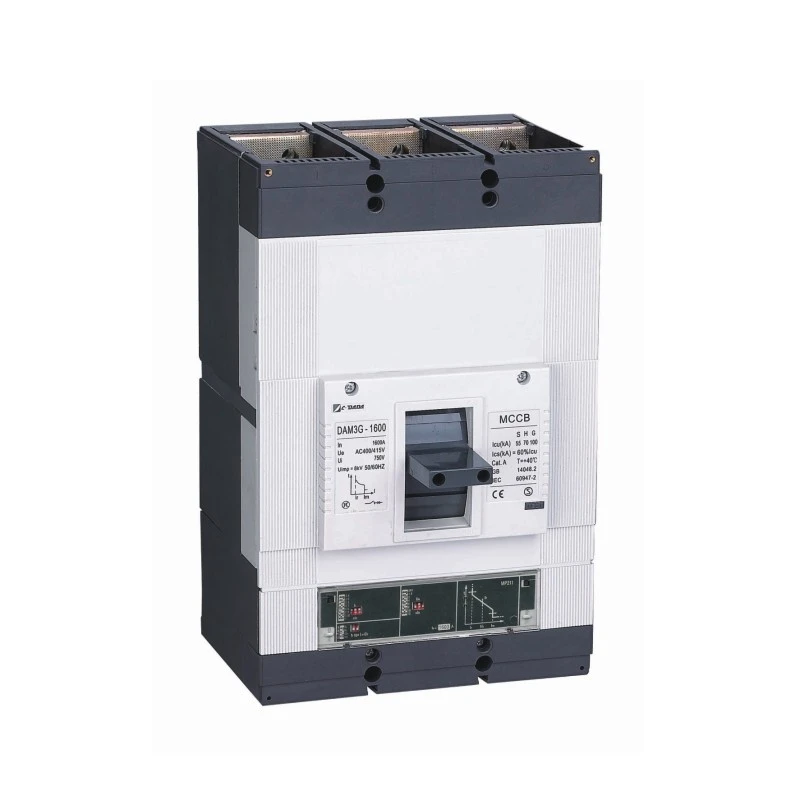

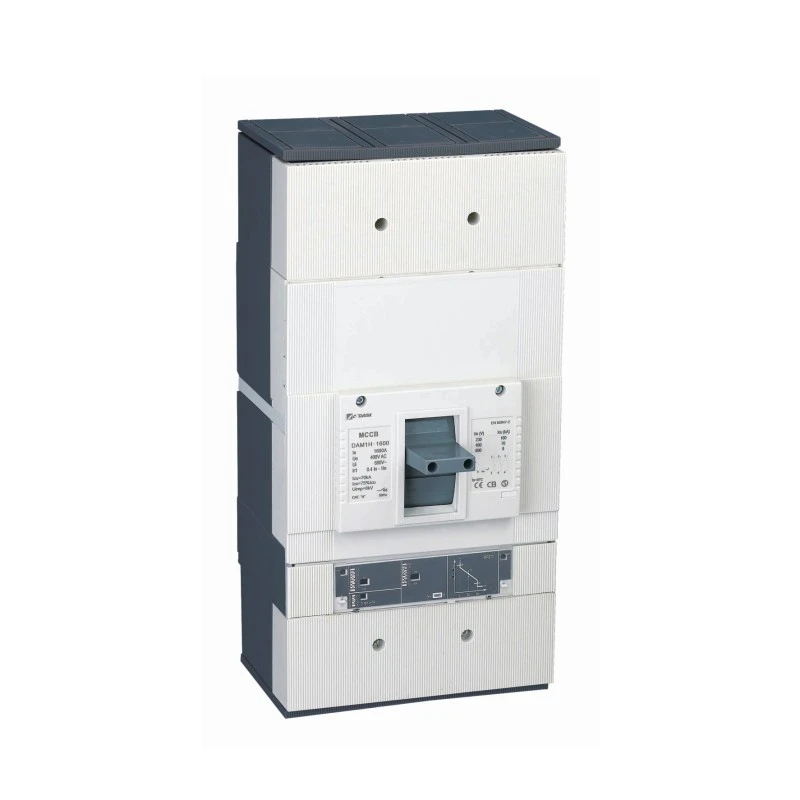

Ndërprerës i qarkut të tipit elektronik të derdhur

Për sistemet moderne të energjisë që kërkojnë saktësi, inteligjencë dhe besueshmëri, ndërprerësi i qarkut me kasë të formësuar të tipit elektronik nga Shanghai DADA Electric CO., LTD. vendos një standard të ri në mbrojtjen nga tensioni i ulët. Ndryshe nga ndërprerësit tradicionalë termo-magnetikë, ky MCCB inteligjent përdor një njësi udhëtimi elektronike të bazuar në mikroprocesor për të ofruar mbrojtje shumë të saktë dhe të programueshme nga mbirryma - imun ndaj luhatjeve të temperaturës së ambientit.

Me cilësime të rregullueshme nga 40% në 100% In (termike) dhe 1,5× në 12× In (magnetike), ai ofron fleksibilitet të pakrahasueshëm për koordinim kompleks në qendrat e të dhënave, impiantet industriale, spitalet dhe sistemet e energjisë së rinovueshme. Vlerësuar nga 100A në 1600A në 400V/415V, ai kombinon dizajnin kompakt me funksionalitetin e avancuar—dhe përfshin udhëtime direkte të sigurta gjatë defekteve ekstreme, edhe nëse elektronika dështon.

Specifikimet kryesore

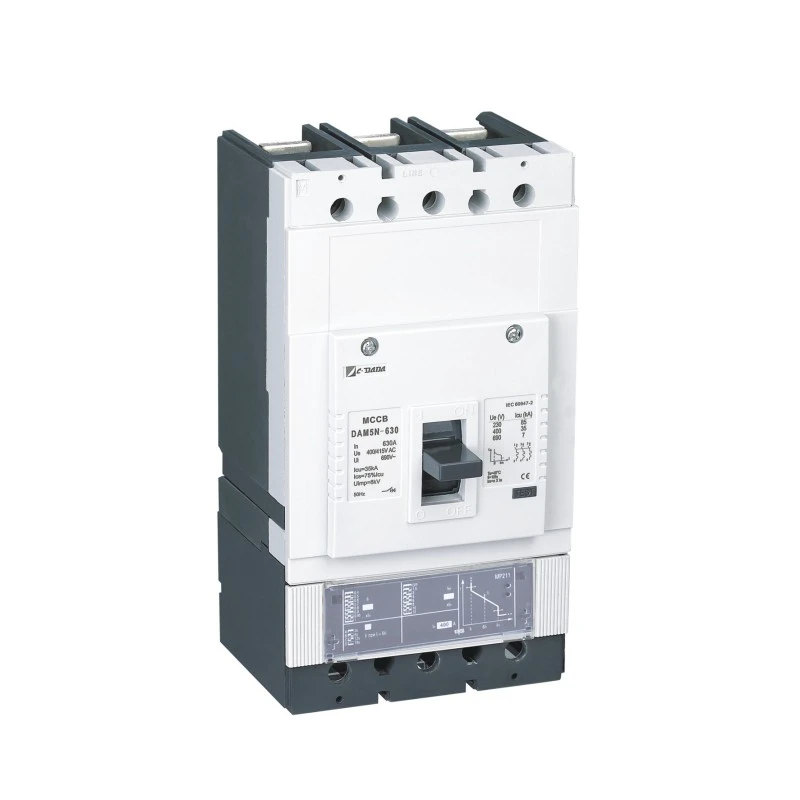

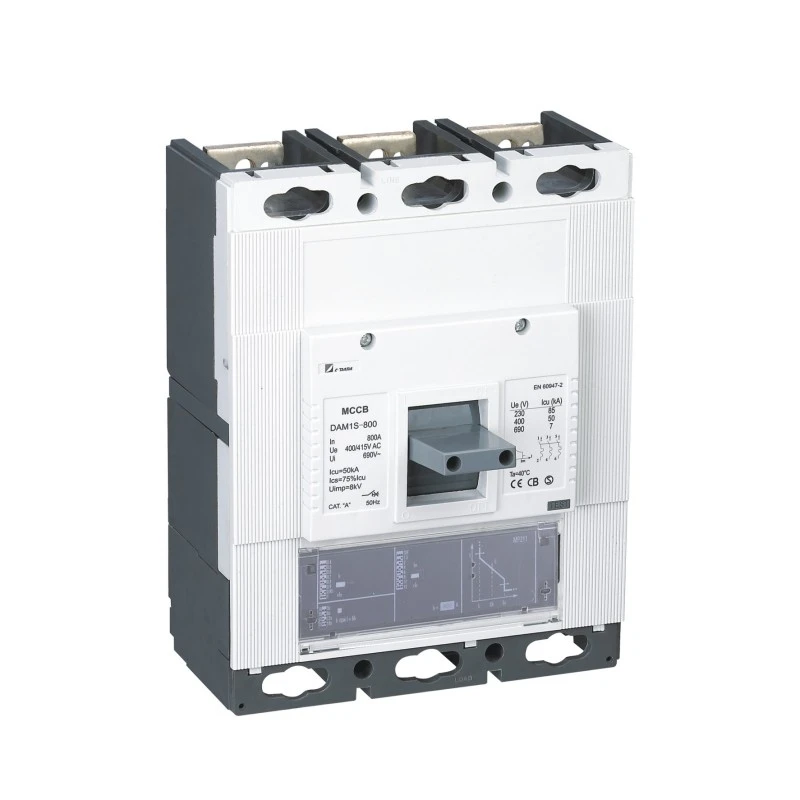

Modeli: CDADA DAM2 / Seria DE (Ndërprerës i qarkut me kasë të derdhur të tipit elektronik)

Lloji: Ndërprerës me kasë me formë elektronike

Polet: 3P / 4P

Tensioni nominal (Ue): 400V / 415V AC

Rryma e vlerësuar (In): 100A – 1600A

Njësia e udhëtimit: lëshim elektronik i bazuar në mikroprocesor

Rregullimi termik (Ir): 40% – 100% e In

Rregullimi magnetik (Im): 1,5× – 12× In

Avantazhet

★ Diapazoni i gjerë: 100A deri në 1600A(AC)

★ Dimensionet kompakte

★ Vendosja termike e rregullueshme (40-100%).

★ Vendosja magnetike e rregullueshme (1,5-12 herë) In.

★ Sigurimi i butonit Push to trip.

★ Ndani kontaktet kryesore dhe me hark

★ Gama e gjerë e aksesorëve.

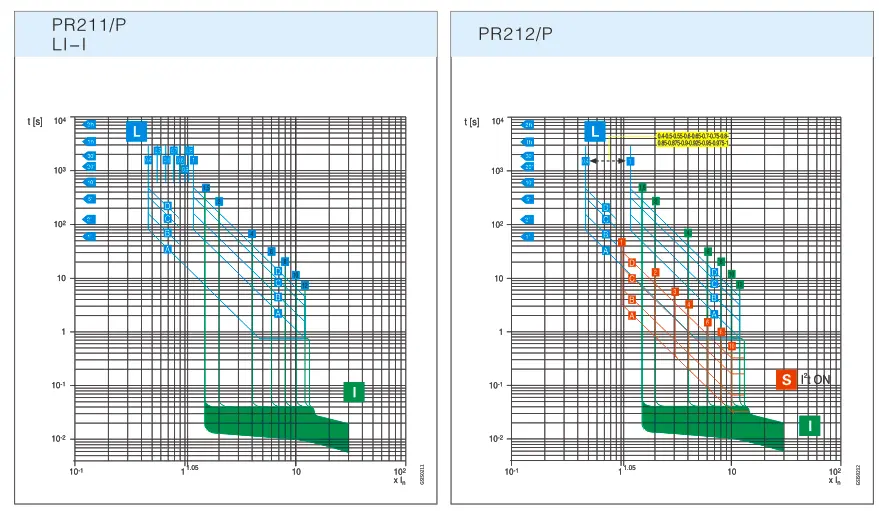

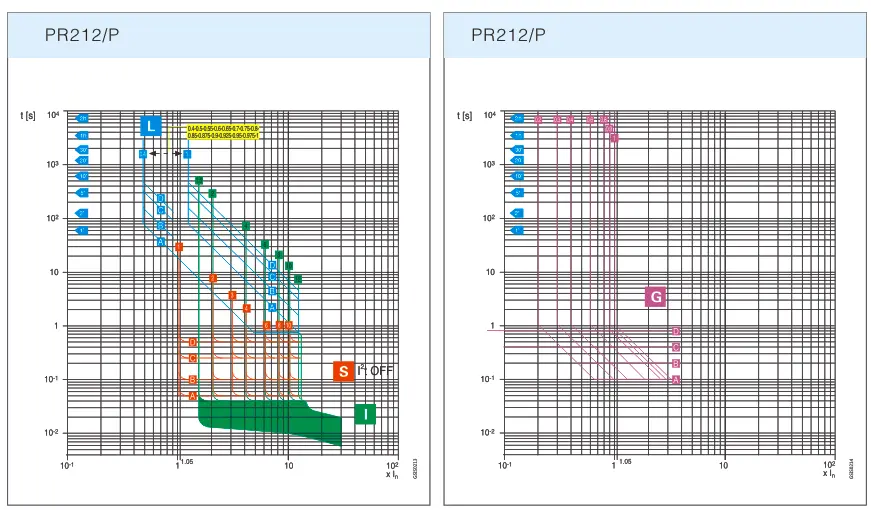

Kurba karakteristike e lëshimit elektronik

Parametrat elektrikë

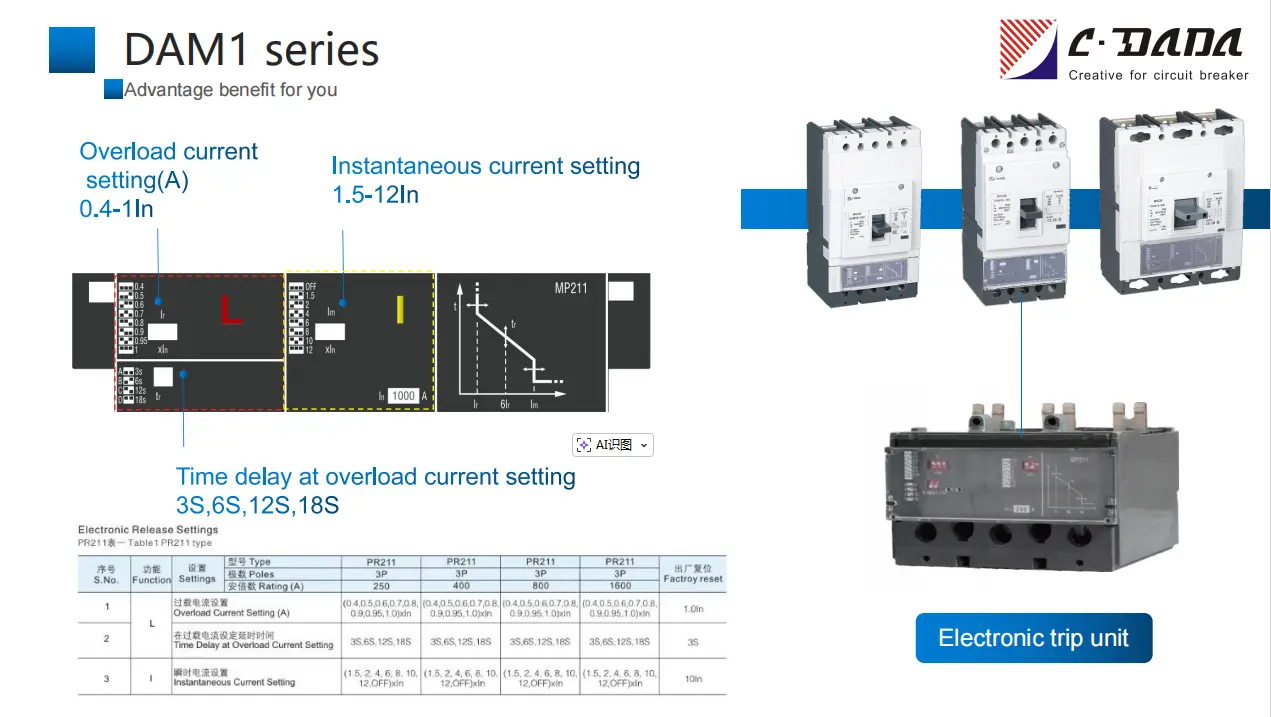

Tabela 1 Lloji PR211

S.Nr.

Funksioni

Cilësimet

Lloji

PR211

PR211

PR211

PR211

Rivendosja e faktit

polakët

3P

3P

3P

3P

Vlerësimi (A)

250

400

800

1600

1

L

Cilësimi aktual i mbingarkesës (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0 In

2

Vonesa kohore në cilësimin aktual të mbingarkesës

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Vendosja e rrymës së menjëhershme

(1,5, 2, 4, 6, 8, 10, 12, JO)xIn

(1,5, 2, 4, 6, 8, 10, 12, JO)xIn

(1,5, 2, 4, 6, 8, 10, 12, JO)xIn

(1,5, 2, 4, 6, 8, 10, 12, JO)xIn

10 Në

Tabela 2 Lloji PR212

S.Nr.

Funksioni

Cilësimet

Lloji

PR212

PR212

PR212

PR212

Rivendosja e faktit

polakët

3P

3P

3P

3P

Vlerësimi (A)

250

400/630

800

1600

1

L

Cilësimi aktual i mbingarkesës (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0 In

2

Vonesa kohore në cilësimin aktual të mbingarkesës

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Cilësimi i rrymës së qarkut të shkurtër (A)

(1, 2, 3, 4, 6, 8, 10, JO)xIn

(1, 2, 3, 4, 6, 8, 10, JO)xIn

(1, 2, 3, 4, 6, 8, 10, JO)xIn

(1, 2, 3, 4, 6, 8, 10, JO)xIn

6 Në

4

Vonesa kohore në cilësimin e rrymës së qarkut të shkurtër

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0.1S

5

I

Vendosja e rrymës së menjëhershme

(1,5, 2, 4, 6, 8, 10, 12, JO)xIn

(1,5, 2, 4, 6, 8, 10, 12, JO)xIn

(1,5, 2, 4, 6, 8, 10, 12, JO)xIn

(1,5, 2, 4, 6, 8, 10, 12, JO)xIn

10 Në

6

G

Cilësimi i rrymës së defektit në tokë (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, JO)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, JO)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, JO)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, JO)xIn

1.0 In

7

Vonesa kohore në cilësimin e defektit në tokë

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0.4S

8

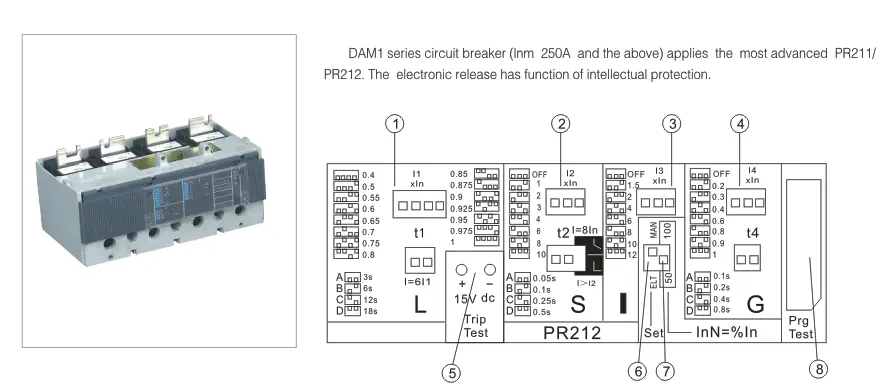

Përzgjedhja e parametrave elektrikë ose elektronikë

SET i funksionit (ndërprerës ELT/MAN)

9

Përdoret për vendosjen e parametrave të dip switch të linjës zero

InN=%In, kaloni 50/100

10

Prizë për pajisjen matëse të lidhjes

Prizë paneli

Pse të zgjidhni CDADA Electronic MCCB?

★ Inteligjenca e vërtetë, jo vetëm automatizimi
Mikroprocesori analizon vazhdimisht format e valëve aktuale, duke mundësuar mbrojtje të saktë në kohë të kundërt, në kohë të caktuar dhe të menjëhershme - pa lëvizje për shkak të nxehtësisë ose plakjes.

★ Dizajn i sigurt për dështim
Edhe nëse qarku elektronik dështon, një shul elektromagnetik i drejtpërdrejtë siguron që ndërprerësi të fiket gjatë qarqeve të shkurtra të rënda—duke përmbushur kërkesat e tepricës së sigurisë IEC 60947-2.

★ Koordinim Superior
Gama shumë e gjerë e rregullimit (40–100% Ir, 1,5–12× Im) lejojnë koordinim të përsosur me pajisjet e sipërme/në rrjedhën e poshtme—duke minimizuar zonat e ndërprerjes.

★ Infrastruktura e provës së së ardhmes
E përputhshme me modulet opsionale të komunikimit (Modbus RTU, Profibus) për integrim në Sistemet e Menaxhimit të Ndërtesave (BMS) ose rrjetet inteligjente.

★ Cilësia globale, çmimi konkurrues
Prodhuar sipas ISO 9001 në Shangai, me çertifikata ndërkombëtare—duke ofruar performancë të nivelit evropian me efikasitet të kostos aziatike.

★ Ne kemi një ekip të përkushtuar prej 15 inxhinierësh të fokusuar në zhvillimin, përmirësimin dhe personalizimin e produktit.

Aplikime ideale

Qendrat e të dhënave: Parandaloni dështimet në kaskadë me ndërprerje të saktë selektive

Spitalet: Siguroni energji të pandërprerë për sistemet që mbështesin jetën

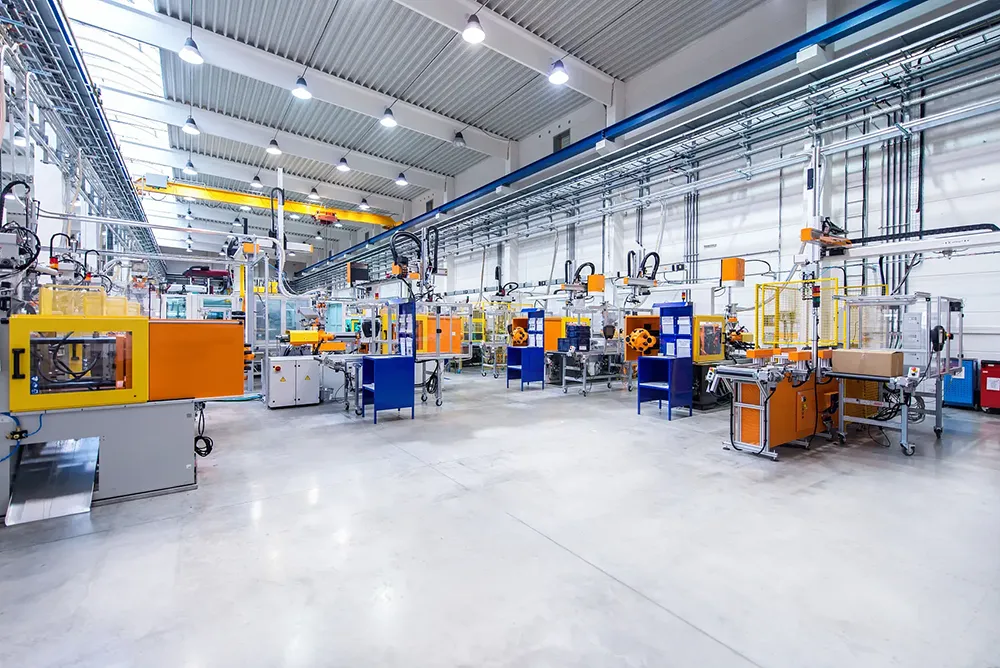

Automatizimi Industrial: Koordinoni me VFD, startues të butë dhe robotikë

Fermat diellore/erë: Përshtatuni me profilet e gjenerimit të ndryshueshëm

Ndërtesat inteligjente tregtare: Mundësojnë monitorimin e energjisë pa matës shtesë

Pyetjet e bëra më shpesh (FAQ)

Q1: Çfarë e bën një MCCB elektronike të ndryshme nga një termo-magnetike?

A1: Ndërprerësit e qarkut me kasë të derdhur të tipit elektronik përdorin një mikroprocesor për të analizuar rrymën dhe për të aktivizuar udhëtimet me saktësi të lartë. Ato nuk ndikohen nga temperatura e ambientit, ofrojnë gamë më të gjera rregullimi dhe mund të sigurojnë regjistrimin e të dhënave të ngarkesës - ndryshe nga llojet termomagnetike të bazuara në bimetal/solenoid.

Pyetja 2: A është MCCB elektronike 1600A i disponueshëm në konfigurim me 4 pole?

A2: Po—të gjitha MCCB-të elektronike CDADA nga 250A deri në 1600A janë të disponueshme në të dy versionet 3P dhe 4P.

P3: Çfarë ndodh nëse njësia e udhëtimit elektronik dështon gjatë një qarku të shkurtër?

A3: Ndërprerësi përfshin një rezervë mekanike: gjatë rrymave ekstreme të defektit (>12×In), një shul magnetik shkakton hapjen e drejtpërdrejtë—duke siguruar siguri edhe me pajisjet elektronike jashtë linje.

Q4: A mund të monitoroj vlerat aktuale në kohë reale?

A4: Po—njësia elektronike e udhëtimit shfaq rrymën e menjëhershme, maksimale, minimale dhe mesatare gjatë dritareve kohore të zgjedhura (p.sh., 24 orë), të dobishme për menaxhimin e energjisë.

Q5: Pse të zgjidhni CDADA mbi markat e tjera inteligjente MCCB?

A5: CDADA ofron:

● Rregullim i vërtetë me rreze të dyfishtë (shumë konkurrentë e kufizojnë Im në ≤10×)

● Rezervimi mekanik i sigurt për dështimin (jo të gjitha MCCB-të "elektronike" e kanë këtë)

● Madhësia kompakte—përshtatet me panelet e vjetra pa modifikime

● Portofoli i fortë global i certifikimit (ASTA, KEMA, CE)

● Çmime miqësore me OEM me mbështetje teknike në anglisht
