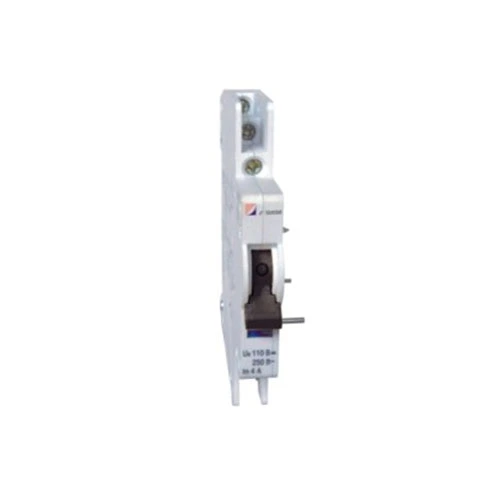

Alarmi MCB dhe kontakti ndihmës

CDADA është një prodhues dhe furnizues me 40+ vjet përvojë, ne kemi parë shumë projekte ku operatorët e paneleve humbasin një ndërprerës të fikur - derisa të jetë tepër vonë. Kjo është arsyeja pse ne projektuam alarmin dhe kontaktin ndihmës të CDADA MCB (DAB7-FL): një zgjidhje inteligjente që kursen hapësirë, që ju jep dy sinjale kritike në një modul - pozicionin e ndërprerësit (ON/OFF) dhe arsyen e udhëtimit (mbingarkesa/qark i shkurtër).

Këshilla jonë: Nëse sistemi juaj i kontrollit duhet të bëjë dallimin midis një fikjeje manuale dhe një udhëtimi me defekt, ky është aksesori që duhet të specifikoni. Vetëm kontaktet ndihmëse standarde nuk mund të bëjnë dallimin - por tonat munden.

Dizajni me funksion të dyfishtë: Një modul, dy sinjale

Alarmi dhe kontakti ndihmës CDADA MCB përmban dy kontakte të pavarura transferimi me një përzgjedhës mekanik të zgjuar:

★ Treguesi i verdhë në "A": Të dy kontaktet veprojnë si kontakte ndihmëse → sinjalizon gjendjen ON/OFF MCB

★ Treguesi i verdhë në "AL":

★ Kontakti i majtë = Ndihmës (statusi ON/OFF)

★ Kontakti i djathtë = Alarmi (aktivizohet vetëm kur MCB fiket për shkak të defektit)

★ Kjo do të thotë që ju mund të lidhni:

★ Një dritë jeshile për të treguar "energjinë e ndezur"

★ Një dritë e kuqe ose hyrje PLC për të shkaktuar "alarmin e gabimit"

★ Të gjitha nga një modul i vetëm shtesë në DAB7-63 MCB tuaj.

Specifikimet Teknike

E rëndësishme: Ky aksesor nuk mund të përdoret i pavarur—ai duhet të montohet drejtpërdrejt në një DAB7-63 MCB.

Udhëzues instalimi (nga inxhinierët tanë në terren)

★ Ndiqni këto hapa për funksionim të sigurt dhe të besueshëm:

★ Fikni qarkun përpara instalimit.

★ Rrëshqitni modulin DAB7-FL në anën e majtë të DAB7-63 MCB derisa të klikojë.

★ Sigurojeni me shiritin e përfshirë me dy anë (për rezistencë ndaj dridhjeve).

★ Lidhni telat me 4 terminalet (2 për grup kontakti):

★ Përdorni çiftin e majtë për ndihmës (statusi)

★ Përdor çiftin e duhur për alarmin (zbulimi i udhëtimit)

★ Vendoseni përzgjedhësin e verdhë në "AL" nëse keni nevojë për funksionalitetin e alarmit të defektit.

★ Testi: Fikni manualisht MCB—vetëm kontakti i alarmit duhet të ndryshojë gjendjen gjatë një udhëtimi me defekt.

★ Këshillë Pro: Etiketoni qartë telat tuaja! Shumë teknikë ngatërrojnë sinjalet ndihmëse dhe alarmet gjatë vënies në punë.

Kur duhet ta përdorni këtë në vend të një kontakti standard ndihmës?

Aplikacionet tipike:

★ Monitorimi i qendrës së të dhënave PDU

★ Kutitë e kombinatorit diellor

★ Panelet e kontrollit industrial

★ Sistemet e menaxhimit të ndërtesave (BMS)

★ Qarqet e sigurisë së ashensorit ose HVAC

Pyetjet e bëra më shpesh

P1: A mund ta përdor këtë në MCB jo-CDADA?

A1: Jo. DAB7-FL është projektuar mekanikisht dhe dimensionalisht vetëm për ndërprerësit CDADA DAB7-63. Nuk do t'i përshtatet MCB-ve të Schneider, ABB ose Siemens.

Pyetja 2: Si funksionon në të vërtetë kontakti i alarmit?

A2: Brenda MCB, një mekanizëm i mbylljes lëviz ndryshe gjatë një ndërprerjeje termike/magnetike kundrejt një fikjeje manuale. DAB7-FL zbulon këtë ndryshim mekanik dhe aktivizon kontaktin e alarmit vetëm gjatë defekteve reale.

Pyetja 3: A më duhen të dy kontaktet me kabllo?

A3: Jo domosdoshmërisht. Mund të përdorni vetëm pajisjen ndihmëse, vetëm alarmin ose të dyja, në varësi të logjikës suaj të kontrollit. Moduli ju jep fleksibilitet.

Q4: A është i përshtatshëm për aplikime diellore DC?

A4: Po! Me një vlerësim DC-12 prej 110V/0,5A, është ideal për monitorimin e telit diellor ku duhet të zbuloni gabimet e grupit PV nga distanca.

Q5: Pse të zgjidhni CDADA mbi markat gjenerike?

A5: Sepse ne ofrojmë:

● Diskriminimi i vërtetë i fajit (jo vetëm ndjeshmëria e pozicionit)

● Integrim pa probleme me MCB-të DAB7—pa pllaka përshtatëse

● Bashkim mekanik i testuar nga fabrika – nuk ka sinjale të luajtjes ose të humbura

● Pastro treguesin vizual (flamurin e verdhë) për verifikimin në terren

● Çertifikime globale (CE, CB, RoHS) për projekte pa probleme

Shënimi përfundimtar nga CDADA R&D

Në sistemet moderne elektrike, "ndezja/fikja" nuk mjafton - keni nevojë për inteligjencë. Kontakti ynë i alarmit dhe ndihmës MCB e kthen një ndërprerës të thjeshtë në një nyje diagnostikuese, duke ju ndihmuar të ndërtoni panele më të zgjuara dhe më të sigurta. Dhe për shkak se është bërë nga i njëjti ekip që dizajnon MCB-në, ju merrni sinergji të përsosur – pa hamendje.” — Ekipi i Zhvillimit të Produkteve të CDADA

Gati për të porositur? Ne ofrojmë:

● Zbritje me shumicë për ndërtuesit e paneleve

● Njësi MCB + DAB7-FL të montuara paraprakisht (kurseni punën)

● Diagramet e instalimeve elektrike falas dhe shembuj logjikë PLC
