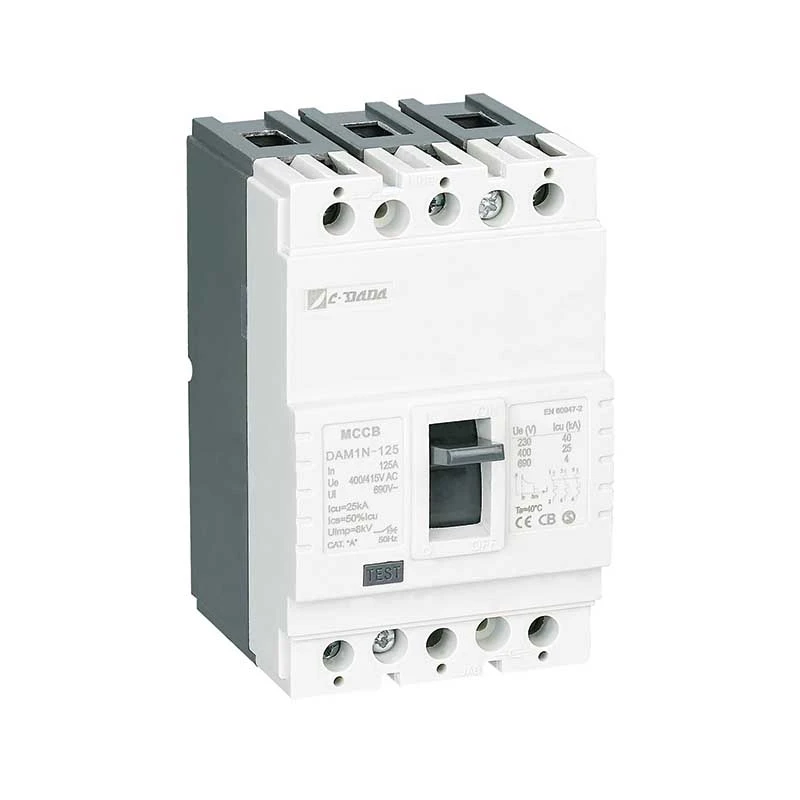

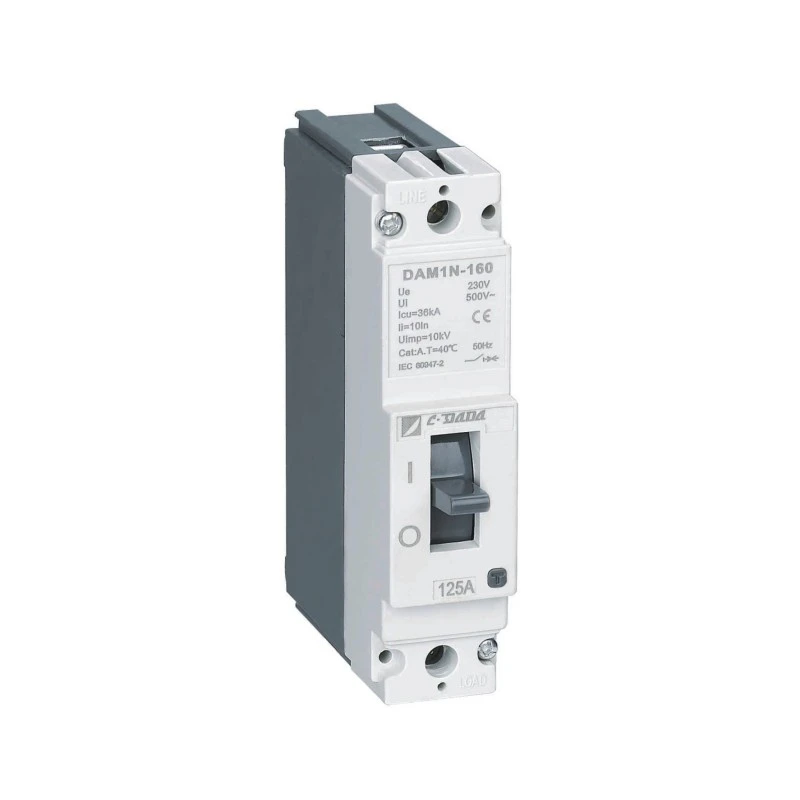

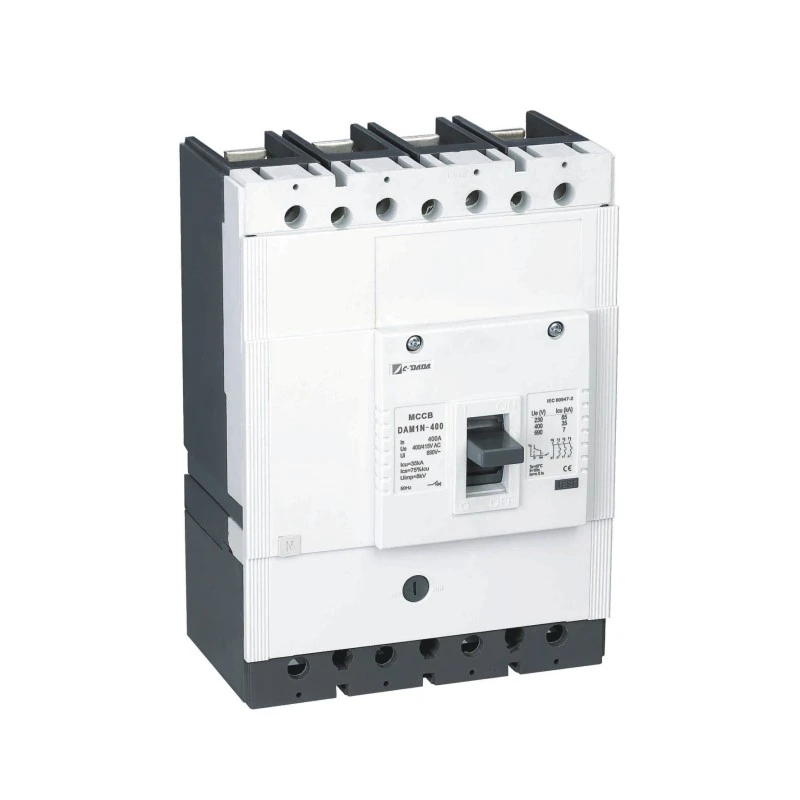

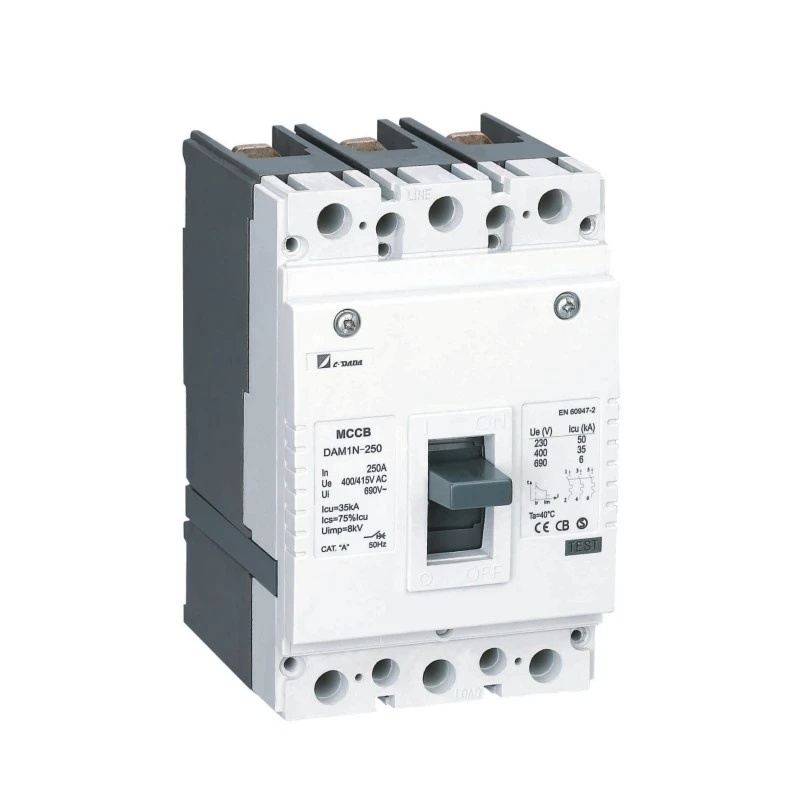

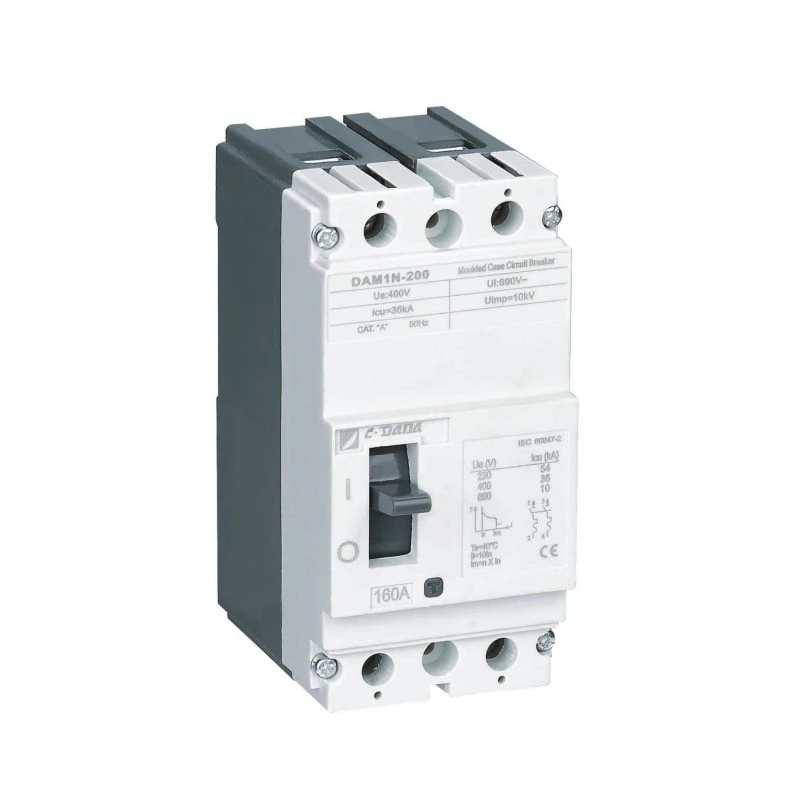

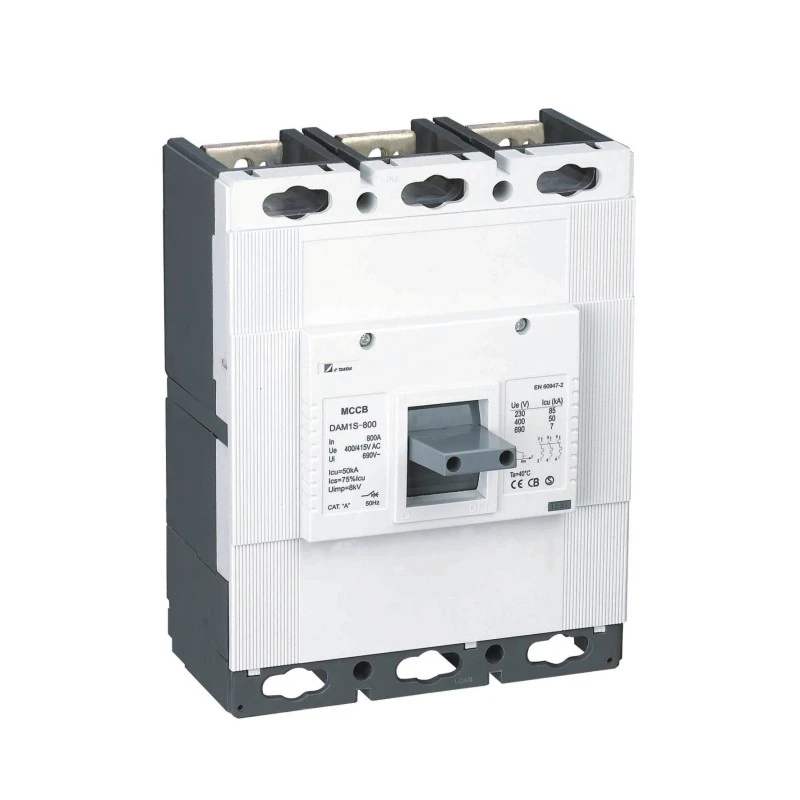

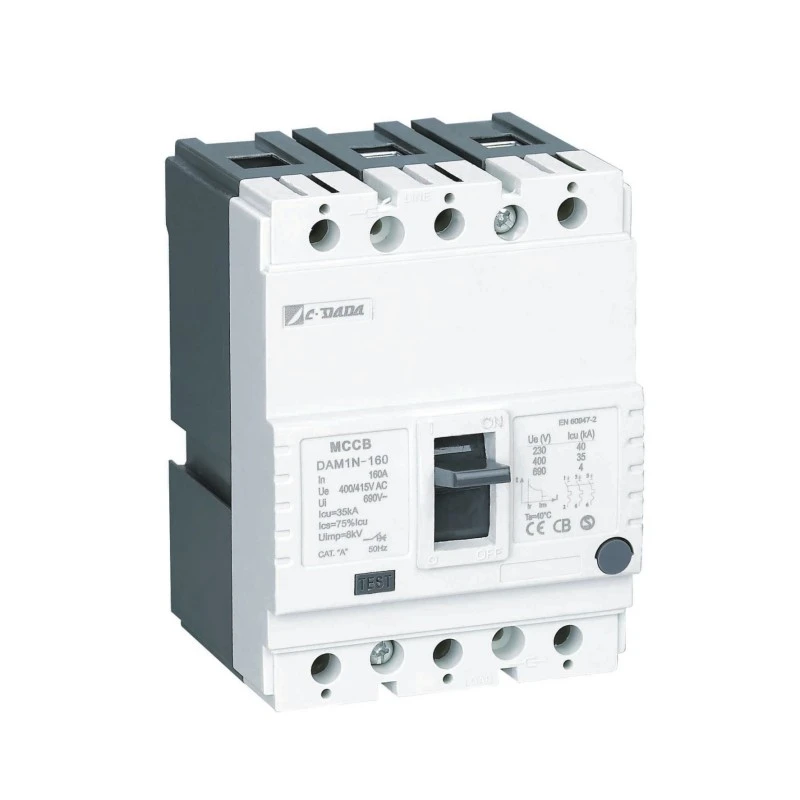

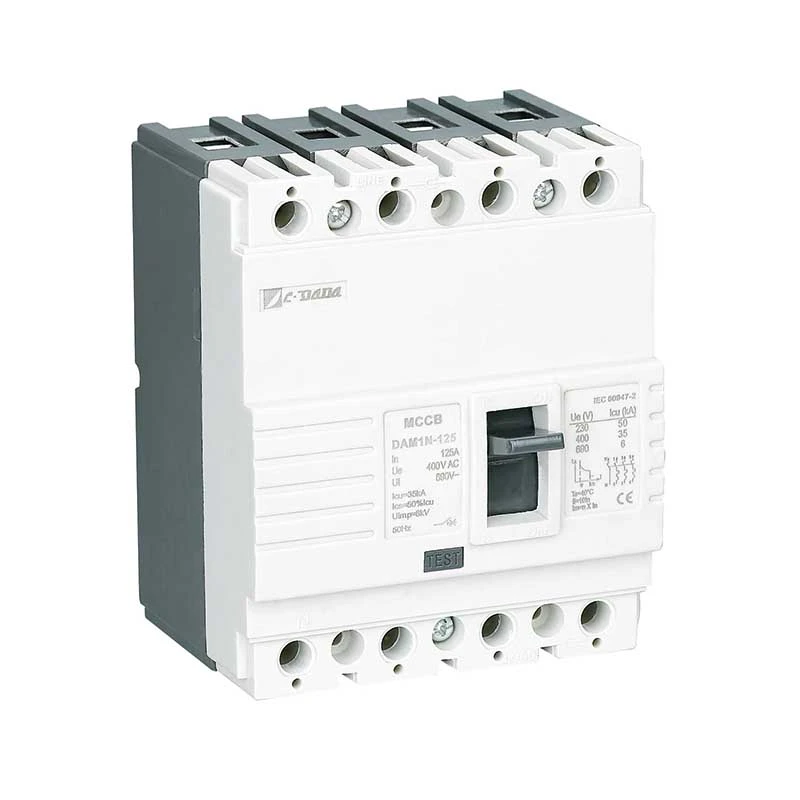

Ndërprerës qarku i kasës së derdhur të tipit fiks

CDADA Fiks Circuit Circuit Breaker (MCCB) Seria DAM1 plotëson nevojat e çdo aplikacioni, nga përdoruesit e vegjël deri te transformatorët industrialë dhe instalimet e shpërndarjes.

Seritë DAM1 kanë shtatë madhësi kornizash, deri në 1600A, kapacitet këputjeje deri në 100 kA, tension operativ deri në 1000 volt, plotësojnë lehtësisht një sërë nevojash gjithëpërfshirëse pajisje elektrike dhe mekanike, ofrojnë një shumëllojshmëri zgjidhjesh instalimi për të maksimizuar nevojat e çdo sistemi energjetik.

Me certifikim global KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 është zgjidhja më e mirë për impiantet e pajisjeve elektrike në mbarë botën dhe OEM.

Specifikimet kryesore

Parametrat elektrikë të ndërprerësit të kasës së derdhur DAM1 MCCB

● Testi Icu:O-t-CO (O:Manovra e hapur,CO:Manovra e mbylljes-Hap,t:Kohëzgjatja e pritjes)

● Ics:O-t-CO-t-CO test (O:manovër e hapur,CO:Close-Manovër e hapur,t:Kohëzgjatja e pritjes)

★ Pozicioni ON/I: Tregon që kontaktet e ndërprerësit janë të mbyllura. Në këtë pozicion, leva e ndërprerësit është në pozicionin e sipërm

★ Pozicioni TRIP: Tregon që ndërprerësi është hapur për shkak të ndonjë dështimi (mbi ngarkesë ose qark i shkurtër). Në këtë rast, leva e ndërprerësit është në pozicionin e mesëm midis pozicioneve ON dhe OFF. Për të çuar ndërprerësin, i cili është në pozicionin e udhëtimit, në pozicionin ON; shtyni levën e ndërprerësit poshtë siç tregohet nga shenja OFF

Ndërprerësi duhet të vendoset me tingullin "klik". Pas kësaj, tërhiqni levën siç tregohet nga shenja ON për të mbyllur ndërprerësin.

★ OFF/0 Pozicioni: Tregon që kontaktet e ndërprerësit janë të hapura. Në këtë mënyrë, leva e ndërprerësit është në pozicionin e poshtëm.

Parametrat fizikë të ndërprerësit me kasë të derdhur DAM1-125 MCCB

Parimi i Punës dhe Mekanizmi Mbrojtës

★ Mbrojtja termike (Mbingarkesa)

Shiriti bimetalik përkulet kur nxehet nga mbirryma e qëndrueshme (> rryma e vlerësuar). Shpejtësia e përkuljes është proporcionale me madhësinë e rrymës - duke siguruar ndërprerje në kohë të kundërt që imiton sjelljen termike të kabllove, duke parandaluar udhëtimet e bezdisshme duke mbrojtur pajisjet.

★ Mbrojtja magnetike (qark i shkurtër)

Gjatë një qarku të shkurtër (p.sh., fazë-fazë ose fazë-tokë), një fushë magnetike me rrymë të lartë tërheq menjëherë pistën e solenoidit, duke liruar mekanizmin e mbylljes brenda milisekondave - duke ndërprerë rrymën e defektit përpara se të ndodhë dëmtimi termik.

Përparësitë e produktit

★ Trupi dhe mbulesa:

Rrëshira poliester me fibra xhami është përdorur si material për trupin dhe mbulesën në përputhje me standardin EN 60512-20-2. Ky material, i cili në literaturë quhet BMC (Bulk Molding Compound), preferohet për shkak të vlerave të larta elektrike dhe mekanike dhe mund të rezistojë në një temperaturë prej 160℃ vazhdimisht. Materiali BMC nuk digjet kur bie në kontakt me telin në një temperaturë prej 960℃ në përputhje me IEC 695-2-1

Bimetali: Bimetali është një material i përbërë nga kombinimi i dy metaleve të pllakave me koeficientë të ndryshëm të zgjatjes ndaj nxehtësisë. Rryma që kalon përmes ndërprerësit ngroh bimetalin. Për shkak të efektit të kësaj nxehtësie. bimetal përkulet drejt pllakës më pak të zgjatur. Meqenëse nxehtësia rritet me rritjen e rrymës që kalon përmes ndërprerësit, bimetali nxehet më shumë dhe përkulet më shumë. Në këtë mënyrë, ai kontrollon mekanizmin e hapjes për të hapur ndërprerësin.

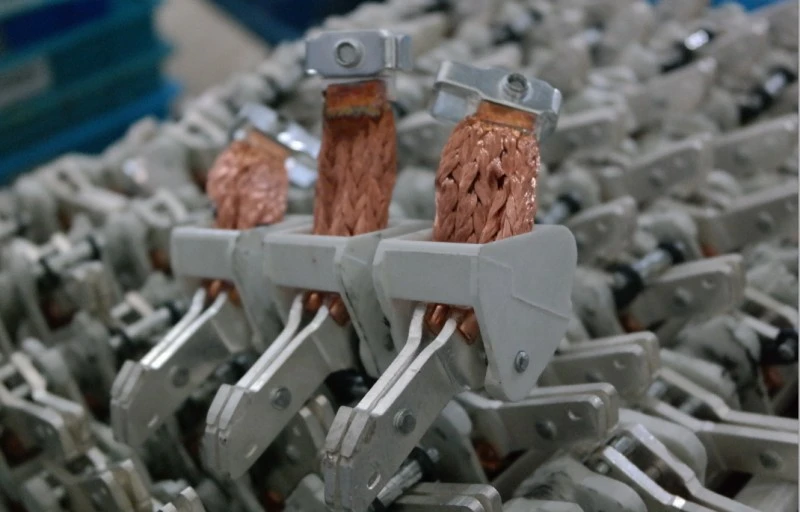

★ Kontaktet:

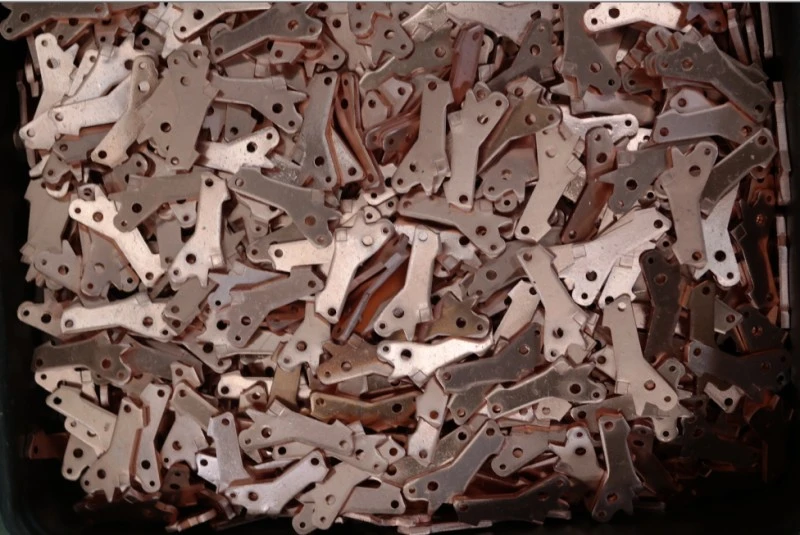

Lidhja e kontaktit përcaktohet për ndërprerësit duke marrë në konsideratë vlerat e rrymës së thyer dhe të bartur dhe konstruksioni. Zakonisht kontaktet e argjendit, grafitit, nikelit, aliazhit të wolframit përdoren në ndërprerës. Është siguruar një strukturë e lëmuar në kontaktet lëvizëse. Në këtë mënyrë, kontaktet e lëmuara dhe të forta të aliazhit kanë një vend në kontaktet e buta fikse në çdo hapje-mbyllje.

Në këtë mënyrë sigurohet rezistenca më e ulët. Kontakti në lëvizje duhet të prekë shumë mirë kontaktin fiks në mënyrë që të ketë rezistencë të ulët kontakti. Megjithatë, forca e tepërt e presionit të kontaktit rezulton në dëmtimin e kontakteve në një periudhë më të shkurtër se normale. Lidhjet e kontaktit janë shumë të rëndësishme për një hapje-mbyllje të shëndetshme.

★ Qeliza e fikjes së harkut (ndarëse):

Ndarësit përdoren për të shuar harkun që formohet gjatë funksionimit të ndërprerësit që funksionon nën energji. Ndërsa kontakti lëvizës është i ndarë nga kontakti fiks, rryma vazhdon të rrjedhë midis kontakteve për një kohë dhe kjo quhet hark. Ky hark duhet të shuhet në një kohë shumë të shkurtër

★ Zhdukja e harkut:

Harku shtyhet drejt ndarësve për shkak të fushës magnetike të formuar rreth harkut. Në këtë mënyrë, harku zgjatet dhe bëhet i hollë dhe shkëputet midis pllakave ndarëse (Figura-5). Për shkak të karakteristikës së materialit të përdorur në muret anësore të ndarësve, një gaz del jashtë për shkak të temperaturës së lartë të shkaktuar nga harku. Ky gaz ka një efekt të rëndësishëm në shuarjen e harkut.

Aplikimi

Ndërprerësi i qarkut me kasë të tipit fiks CDADA DAM1 (MCCB) i besohet në të gjithë infrastrukturën kritike:

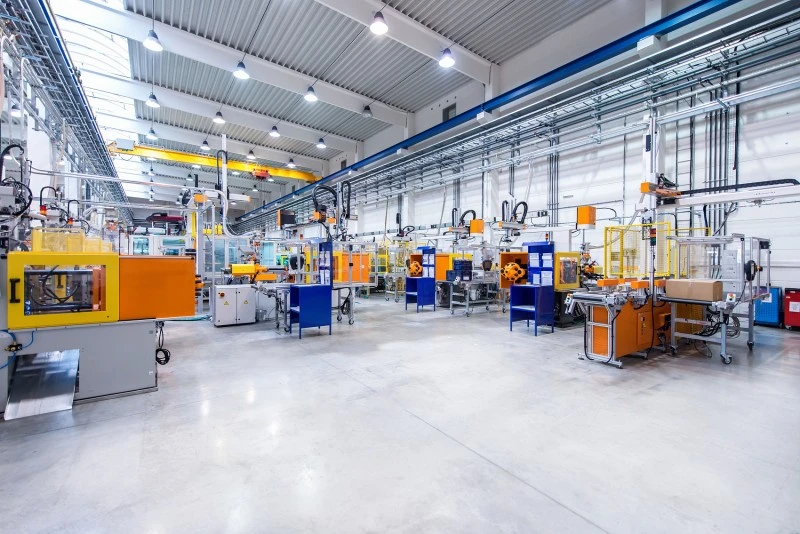

★ Industriale: mullinj çeliku, platforma nafte dhe gazi, fabrika kimike

★ Kujdesi shëndetësor: Bordet kryesore dhe nën-shpërndarjes së spitalit

★ Transporti: Sinjalizimi hekurudhor, sistemet e bagazheve të aeroportit

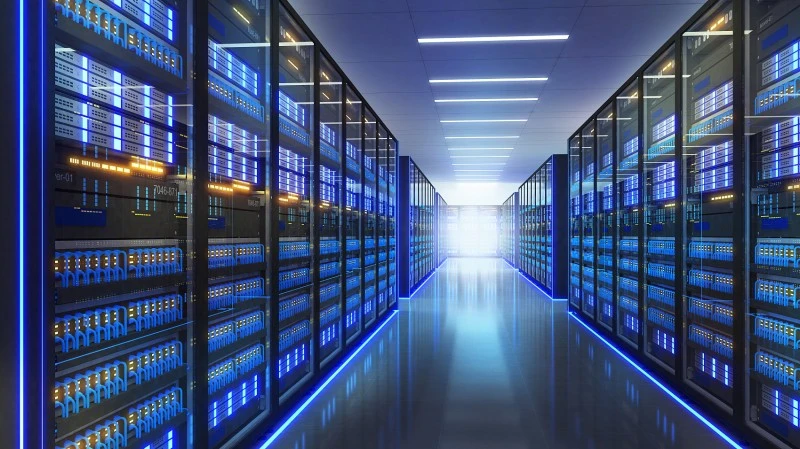

★ Komerciale: Rrokaqiejt, qendrat e të dhënave, qendrat tregtare, qendrat e konventave

★ Vendet publike: Teatro, stadiume, ndërtesa qeveritare

Avantazhet e instalimit dhe mirëmbajtjes

★ Integrim i lehtë:

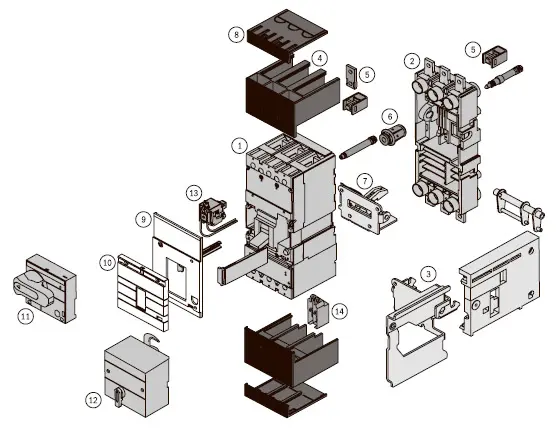

Kompleti standard përfshin shirita, barriera fazore dhe pajisje

Aksesorë opsionalë: kontaktet e alarmit, shkarkimet e shunt/nëntensionit, mekanizmat e funksionimit elektrik

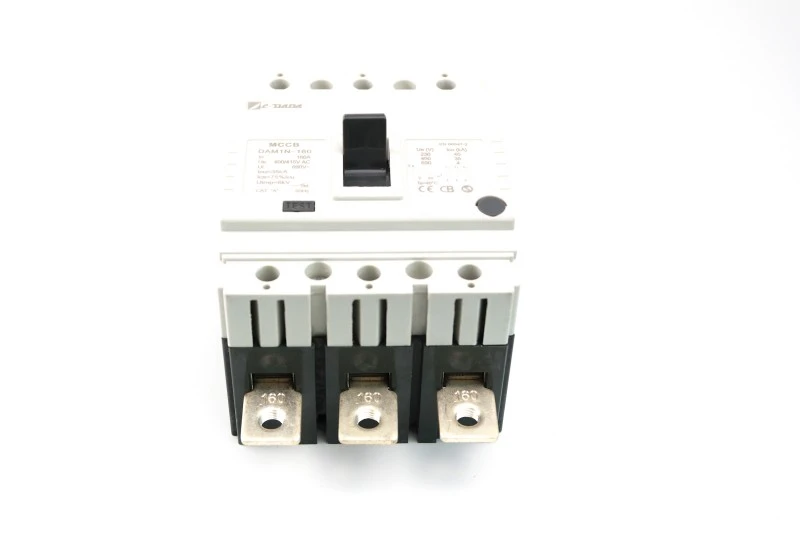

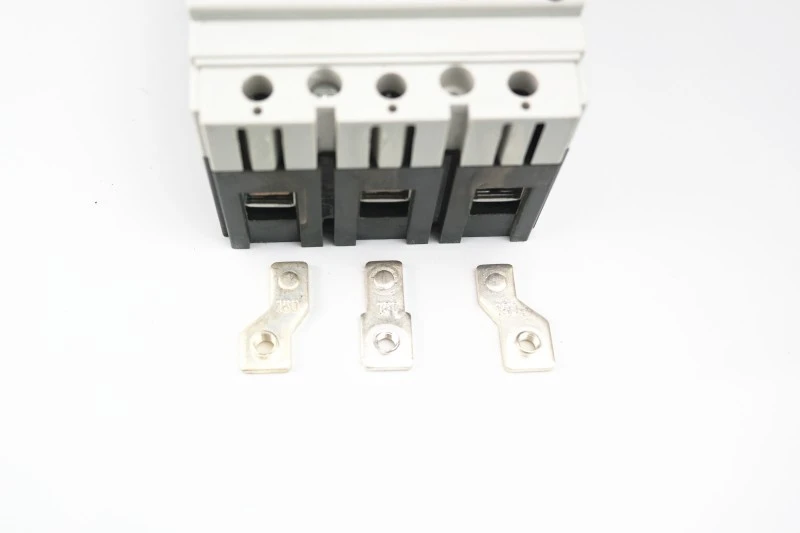

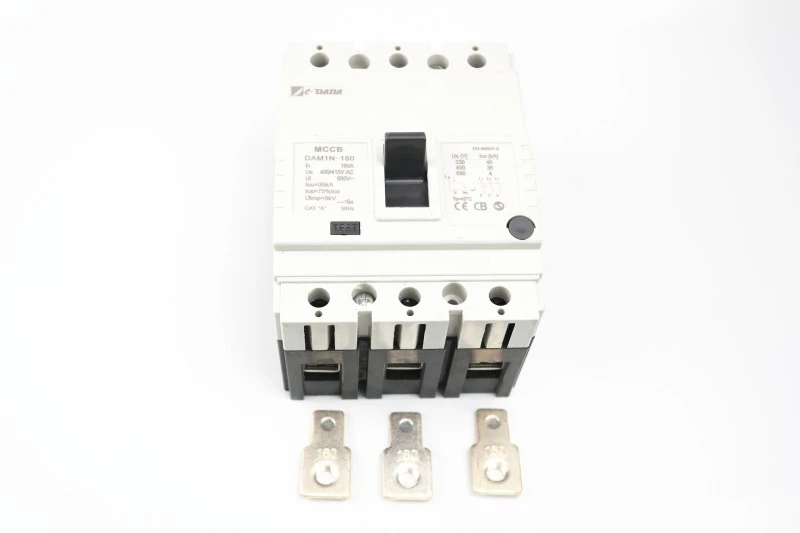

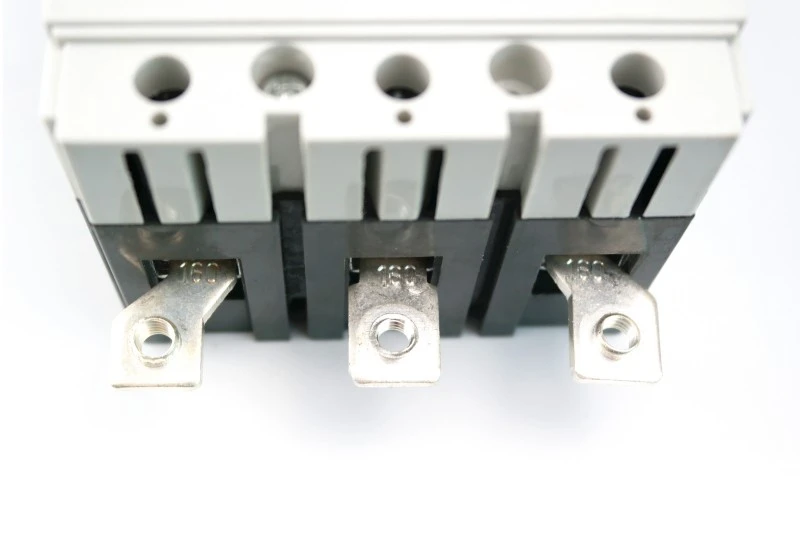

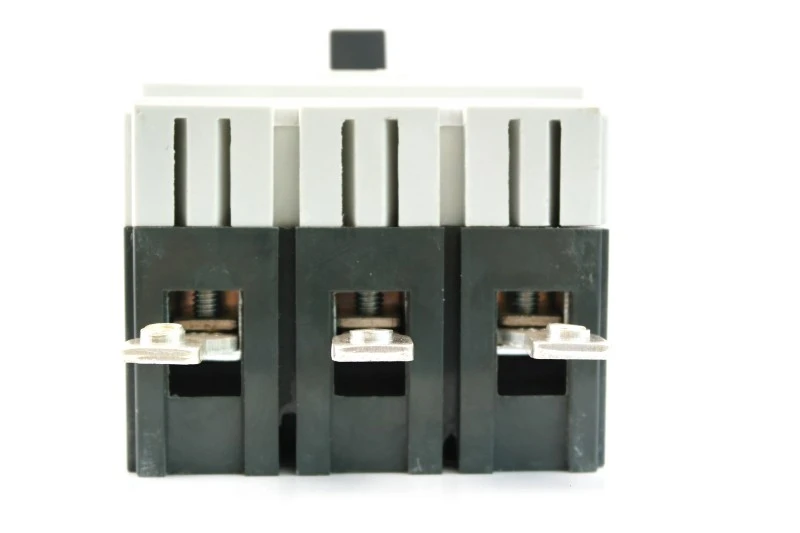

1) Lidhu me shiritin e zgjatur (foto 1)

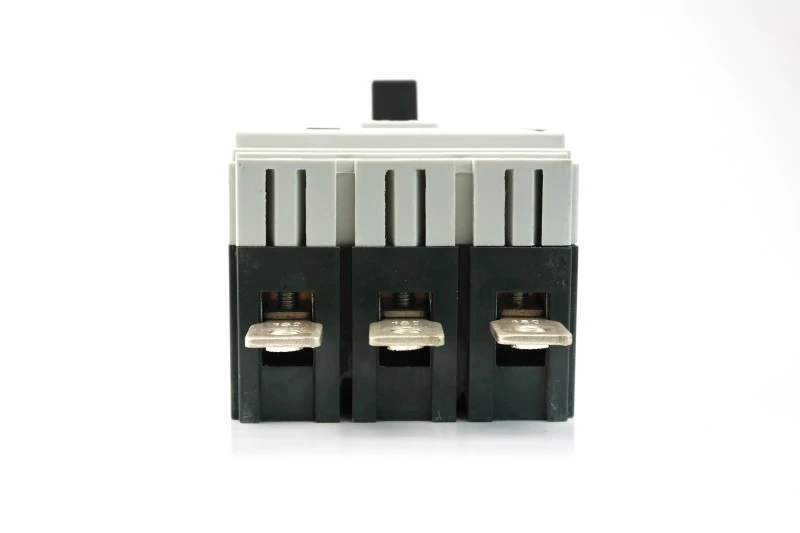

2) Lidhu me terminalin shpërndarës (foto 2)

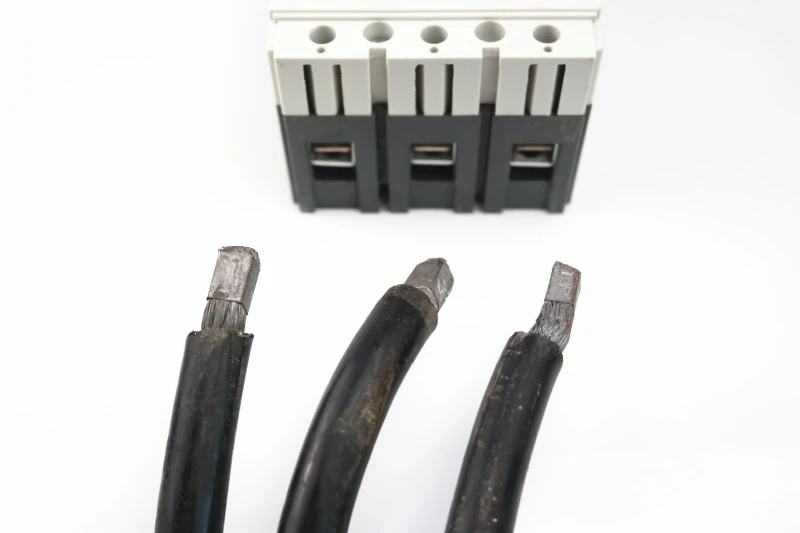

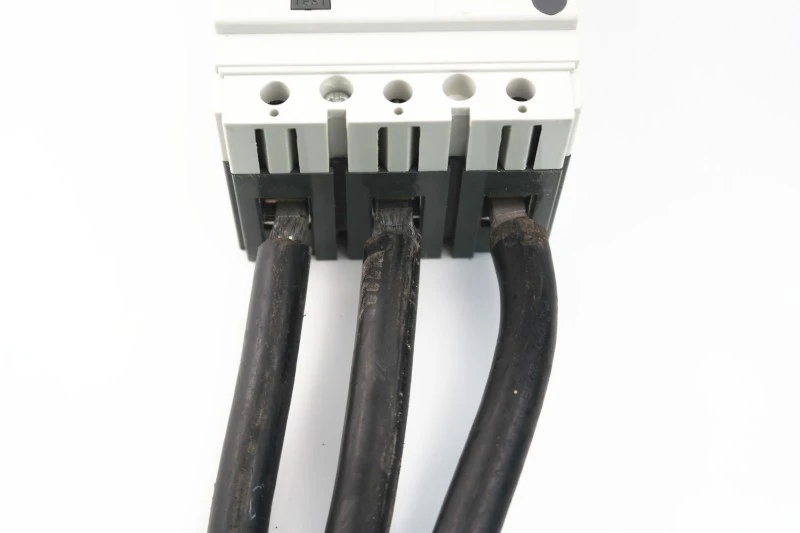

3) Lidheni direkt kabllon (foto 3) pa përdorimin e prizave të kabllove.

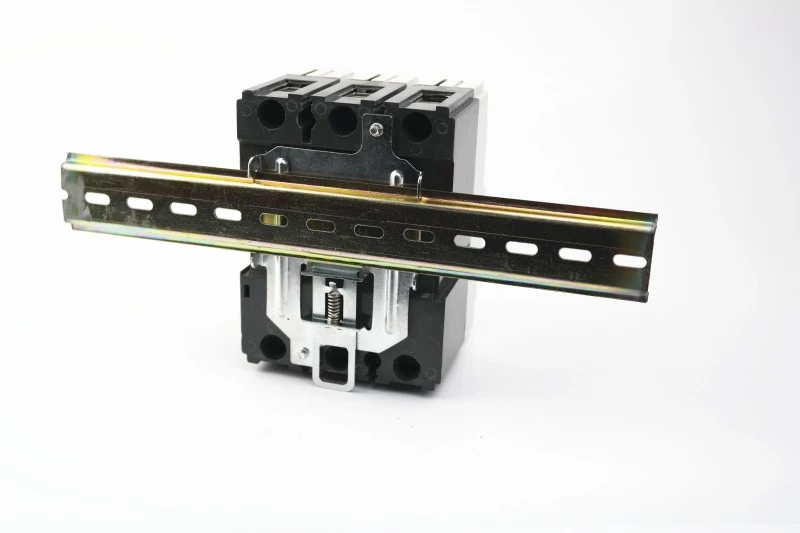

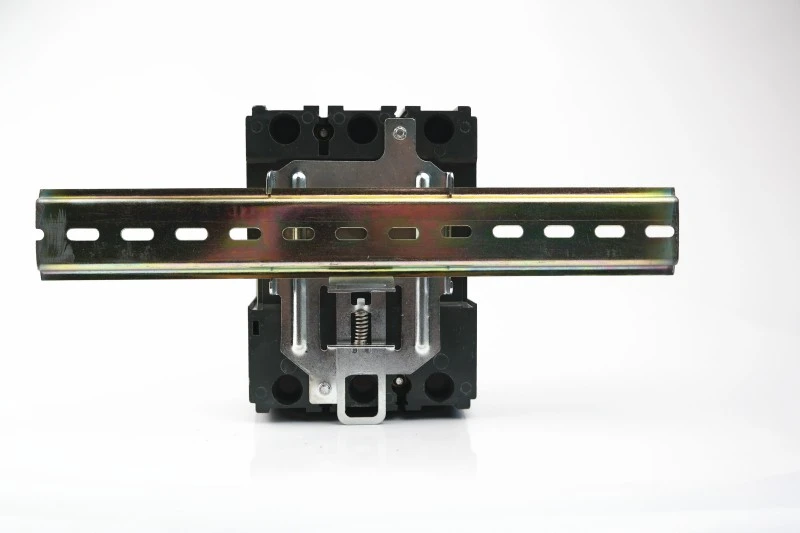

Me ndihmën e kapëses speciale 125 dhe 160 njësi mund të instalohen në një hekurudhë DIN.

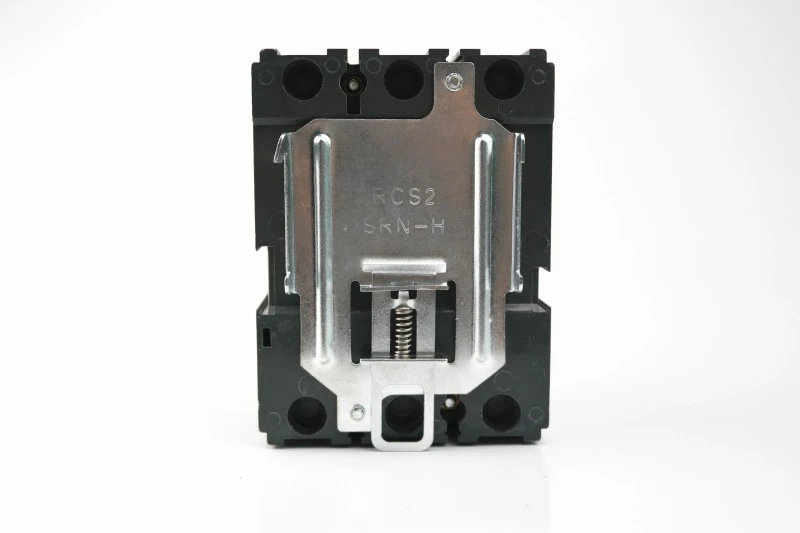

Ndërprerës me kapëse

kapëse me shina DIN

kapëse me shina DIN

★ Dizajn që kursen hapësirë:

10–20% më të lehta dhe më kompakte se alternativat shtëpiake

Mundëson madhësi më të vogla të mbylljes → kosto më të ulëta materiale dhe transporti

★ Rivendosja miqësore për përdoruesit:

Treguesi i qartë TRIP parandalon rimbylljen e verbër

"Klikimi" i dëgjueshëm konfirmon angazhimin e duhur mekanik

★ Gati për të ardhmen:

Mbështet kompletet e futjes dhe tërheqjes (për modele të zgjedhura)

E përputhshme me shtesat e monitorimit inteligjent

Pse të zgjidhni CDADA?

1. Ne jemi prodhuesi kryesor për 42+ vjet. Kompania jonë e themeluar në vitin 1983, zhvillohet shumë shpejt gjatë 40 viteve.

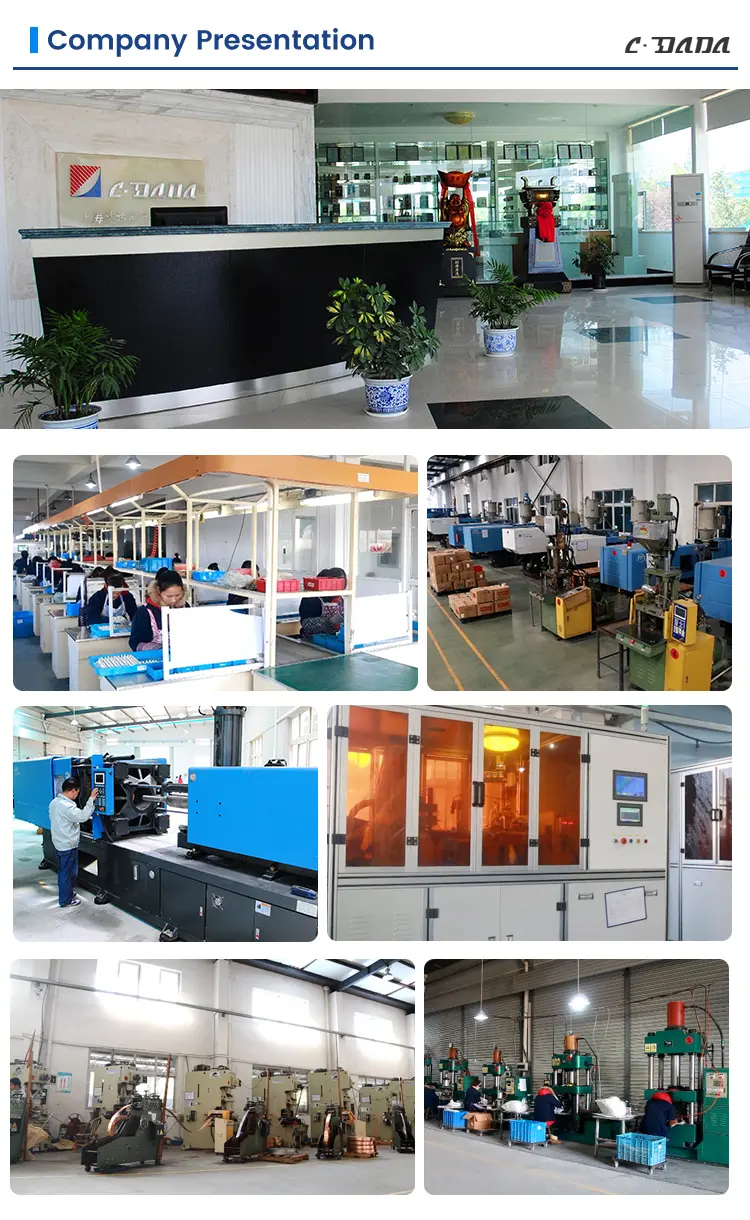

2. Grupi, i përbërë nga 3 fabrika, zotëron një sipërfaqe prodhimi prej 52,400 m² dhe punëson më shumë se 500 staf. Ne kemi investuar rreth dhjetë milionë juanë për të zgjeruar funksionimin tonë dhe për të përmirësuar punëtoritë tona.

3. Fabrika e audituar nga INTERTEK, DEKRA & GMC

4. Kartona me qëndrueshmëri të lartë, mbrojtje nga paleta, të mira për transportin e eksportit në distanca të gjata

Pyetjet e bëra më shpesh (FAQ)

P1: A mund të montohet ndërprerësi i qarkut të tipit fiks DAM1 në një hekurudhë DIN?

A1: Po—modelet 125A dhe 160A mund të instalohen në shinat DIN duke përdorur kapësen speciale opsionale. Vlerësimet më të larta janë të montuara vetëm në panel.

Q2: Çfarë çertifikimesh mban seria DAM1?

A2: Është i çertifikuar me CE, CB, ASTA, KEMA, SEMKO dhe RoHS, duke siguruar pajtueshmëri në BE, Lindjen e Mesme, Azinë Juglindore dhe më gjerë.

Pyetja 3: Si mund ta rivendos ndërprerësin pas një udhëtimi?

A3: Fillimisht, zhvendoseni levën plotësisht poshtë në OFF (do të dëgjoni një klikim), më pas tërhiqeni atë në ON. Asnjëherë mos e detyroni drejtpërdrejt nga TRIP në ON.

Q4: A janë të pajtueshme pajisjet ndihmëse?

A4: Po—kontaktet e alarmit, kontaktet ndihmëse, shkarkimet e shunt/nëntensionit dhe operatorët elektrikë mund të shtohen pa çmontim.

P5: A është DAM1 i përshtatshëm për të zëvendësuar ndërprerësit e vjetër?

A5: Absolutisht. Gjurma e tij kompakte lejon zëvendësimin e drejtpërdrejtë të MCCB-ve të vjetra në shumicën e paneleve—duke kursyer kohë dhe kostot e përmirësimit.
