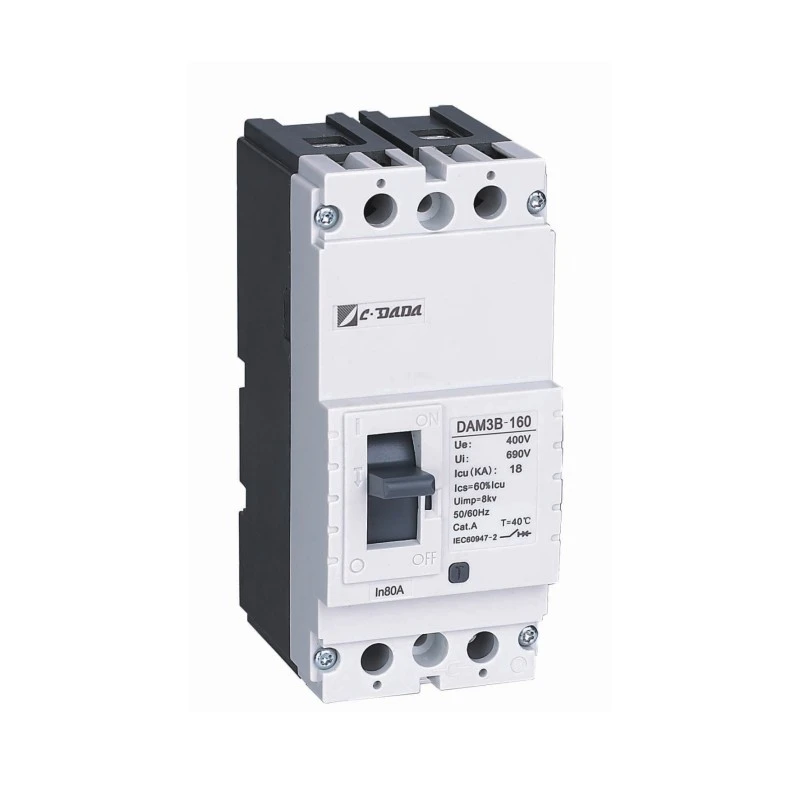

Cili është parimi i punës së ndërprerësit?

Parimi i punës së andërprerësrrotullohet rreth logjikës thelbësore të monitorimit, gjykimit dhe ekzekutimit. Nëpërmjet mekanizmit të tij të integruar të fikjes dhe sistemit të shuarjes së harkut, ai arrin kontrollin normal të lidhjes dhe shkëputjes së qarkut dhe ndërprerjen e shpejtë të qarqeve me defekt. Në mënyrë të veçantë, ajo mund të ndahet në mënyrën normale të funksionimit dhe mënyrën e mbrojtjes nga defektet. Sistemi i shuarjes së harkut është një mekanizëm ndihmës thelbësor që siguron fikje të besueshme.

Kur një qark përjeton defekte të tilla si mbingarkesë, qark i shkurtër ose nëntension, njësia e integruar e udhëtimit aktivizon mekanizmin e kyçjes për t'u zhbllokuar, duke arritur ndërprerjen automatike. Defekte të ndryshme korrespondojnë me parime të ndryshme të fikjes:

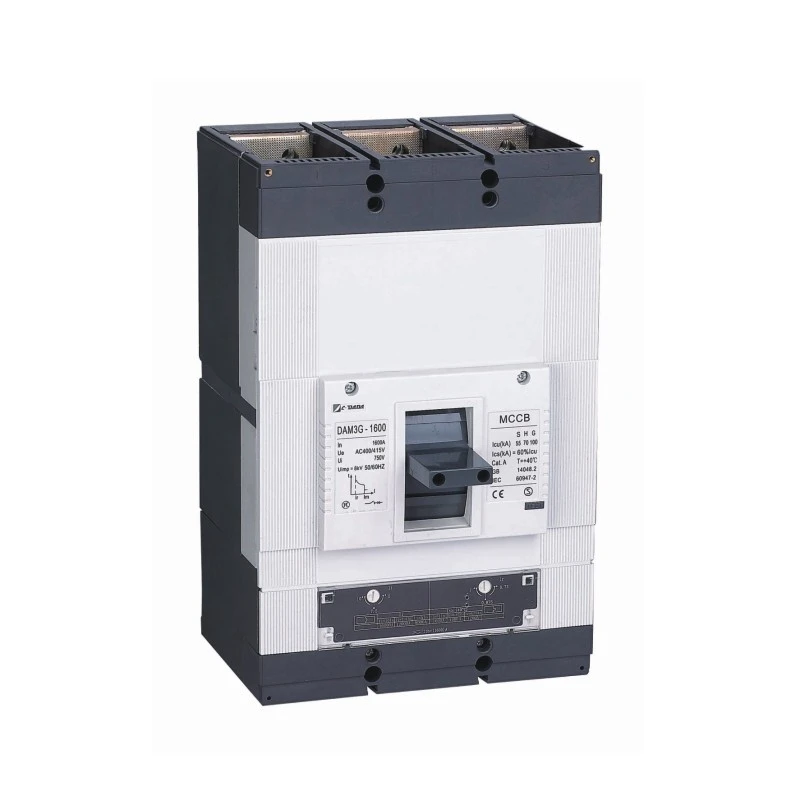

Mbrojtja nga mbingarkesa (Parimi i fikjes termike)

Komponenti kryesor: Shirit bimetalik (i bërë nga dy fletë metalike me koeficientë dukshëm të ndryshëm të zgjerimit termik të shtypur së bashku).

Logjika e punës: Kur qarku është i mbingarkuar, rryma tejkalon vazhdimisht vlerën e vlerësuar, duke bërë që shiriti bimetalik të përkulet dhe të deformohet për shkak të nxehtësisë. Kur deformimi arrin një prag, ai shtyn mekanizmin e mbylljes për t'u zhbllokuar dhe kontakti lëvizës thyen qarkun nën veprimin e një suste.

Karakteristikat: Veprim i vonuar; Mbingarkesat afatshkurtra (të tilla si ndezja e motorit) nuk do të shkaktojnë ndërprerje, duke shmangur ndërprerjen e rreme.

Mbrojtja nga qarku i shkurtër (Parimi i fikjes elektromagnetike)

Komponenti Bërthamë: Spirale elektromagnetike (e mbështjellë rreth një bërthame hekuri).

Logjika e funksionimit: Kur ndodh një qark i shkurtër, rryma rritet menjëherë në dhjetëra apo edhe qindra herë më shumë se vlera e vlerësuar. Spiralja elektromagnetike gjeneron një forcë të fortë elektromagnetike, duke tërhequr bërthamën e hekurit për të goditur mekanizmin e kyçjes, duke zhbllokuar menjëherë qarkun.

Veçoritë: Veprim i shpejtë i nivelit milisekonda, i aftë për të ndërprerë qarkun në një kohë jashtëzakonisht të shkurtër, duke parandaluar djegiet me hark të pajisjeve ose duke shkaktuar zjarre.

Mbrojtja nga nëntensioni/humbja e tensionit (Parimi i ndërprerjes së nëntensionit)

Komponenti kryesor: Spiralja e fikjes nën tension, e lidhur paralelisht në qark për të monitoruar tensionin.

Logjika e funksionimit: Kur voltazhi bie nën rreth 70% të vlerës së vlerësuar ose humbet plotësisht, forca elektromagnetike e spirales së lëvizjes zhduket dhe bërthama e hekurit, nën veprimin e sustës, aktivizon mekanizmin e kyçjes për t'u zhbllokuar, duke ndërprerë qarkun.

Funksioni: Parandalon pajisjet nga funksionimi jonormal dhe dëmtimet nën tension të ulët dhe shmang rrezikun e sigurisë të shkaktuar nga ndezja e papritur e pajisjes kur rikthehet energjia.

Mbrojtja nga rrjedhjet (Parimi i mbrojtjes së rrymës së mbetur)

Komponenti kryesor: Transformatori i rrymës me sekuencë zero.

Logjika e funksionimit: Në rrethana normale, rrymat në linjat fazore dhe neutrale janë të barabarta në madhësi dhe të kundërta në drejtim. Fluksi magnetik në bërthamën e transformatorit anulon njëri-tjetrin, duke rezultuar në mungesë të daljes së rrymës së induktuar. Kur ndodh rrjedhje (si goditje elektrike), një pjesë e rrymës humbet nëpër tokë, duke shkaktuar një çekuilibër në rrymat dyfazore. Transformatori gjeneron një sinjal të induktuar, duke shkaktuar njësinë e udhëtimit.

Karakteristikat: Pragu i ulët i funksionimit (zakonisht 30 mA), duke i dhënë përparësi sigurisë personale.
