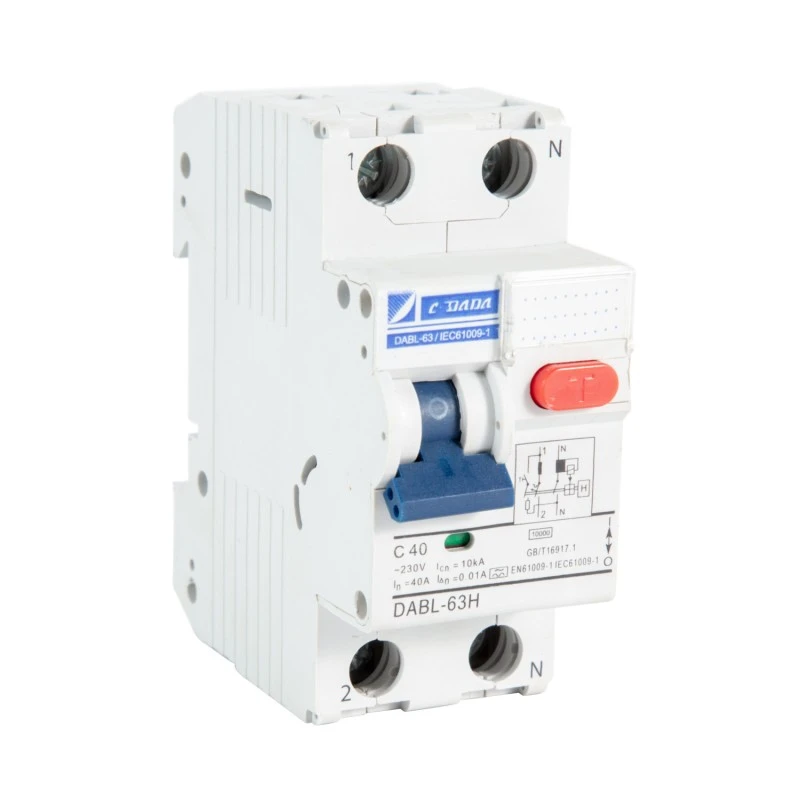

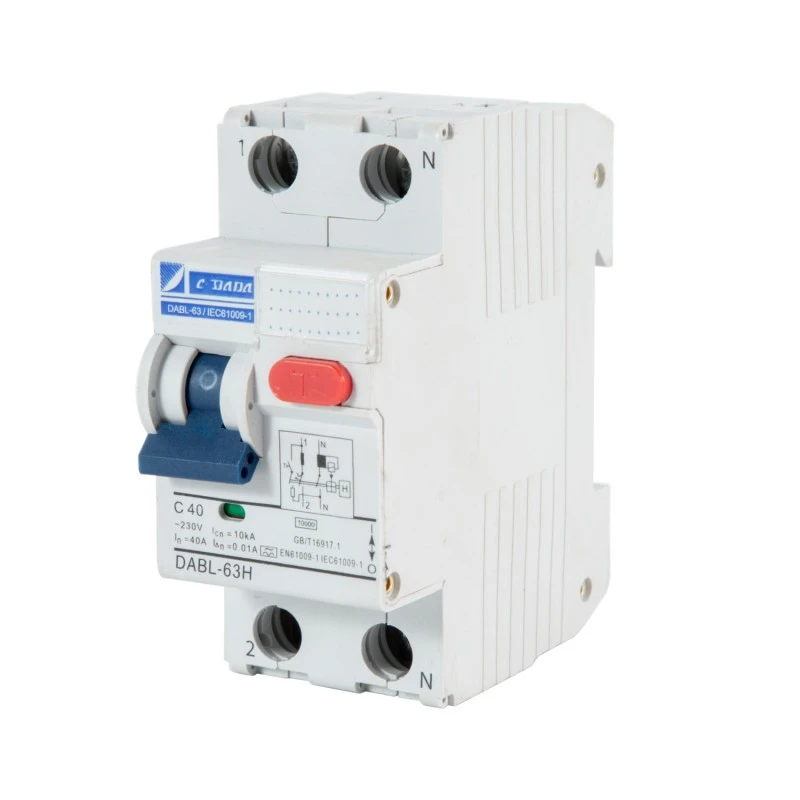

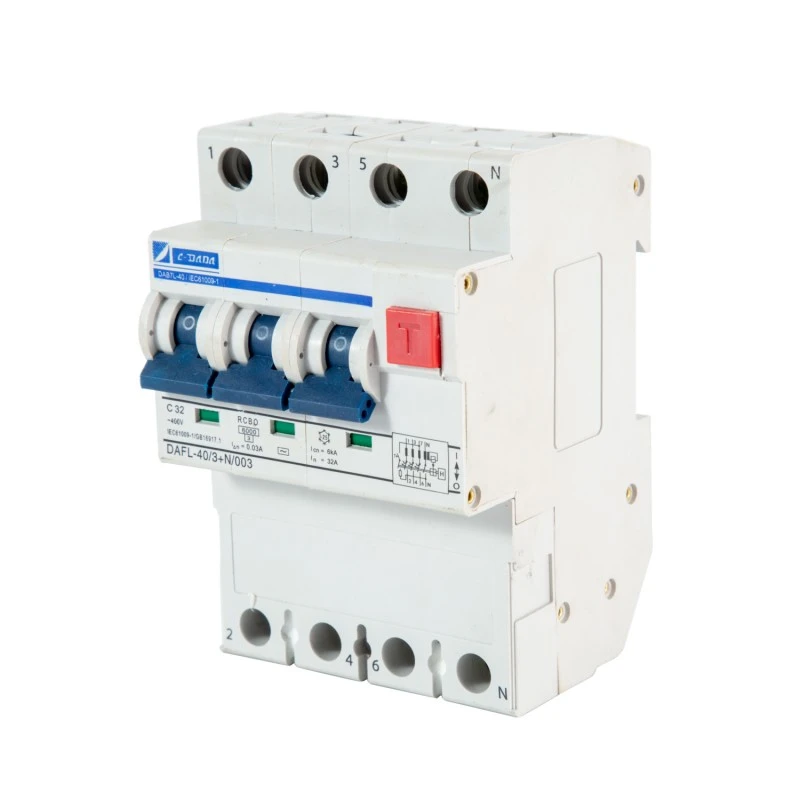

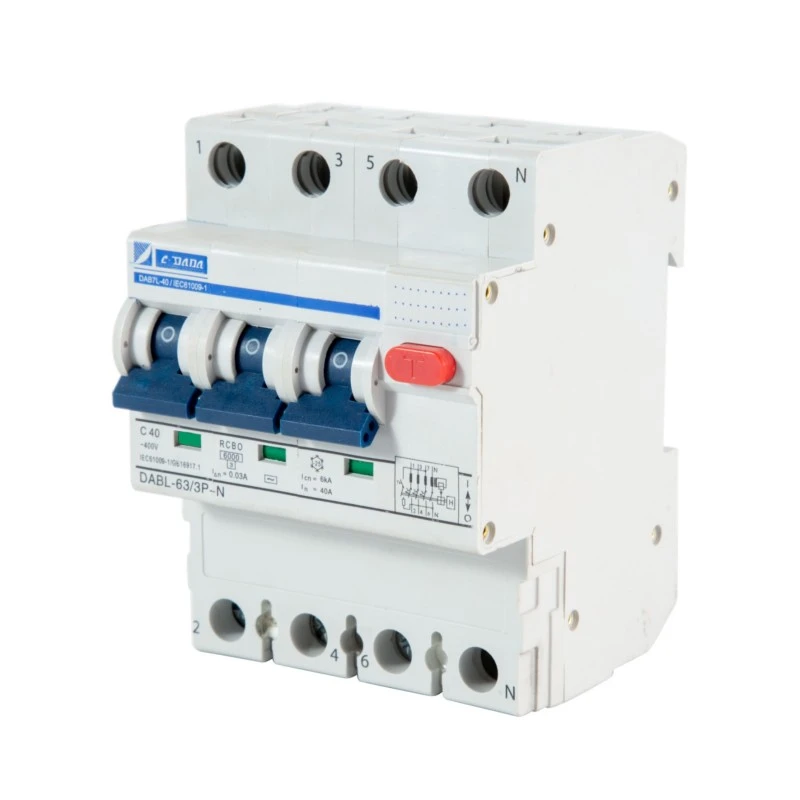

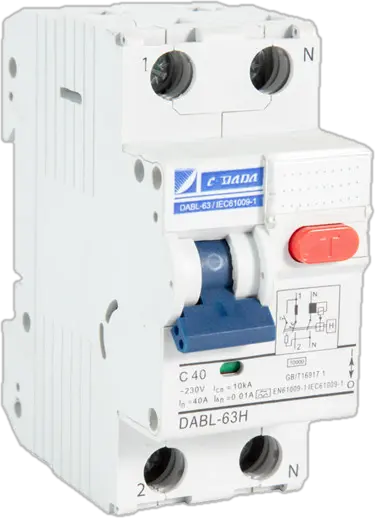

2P 4P RCBO elektromagnetike

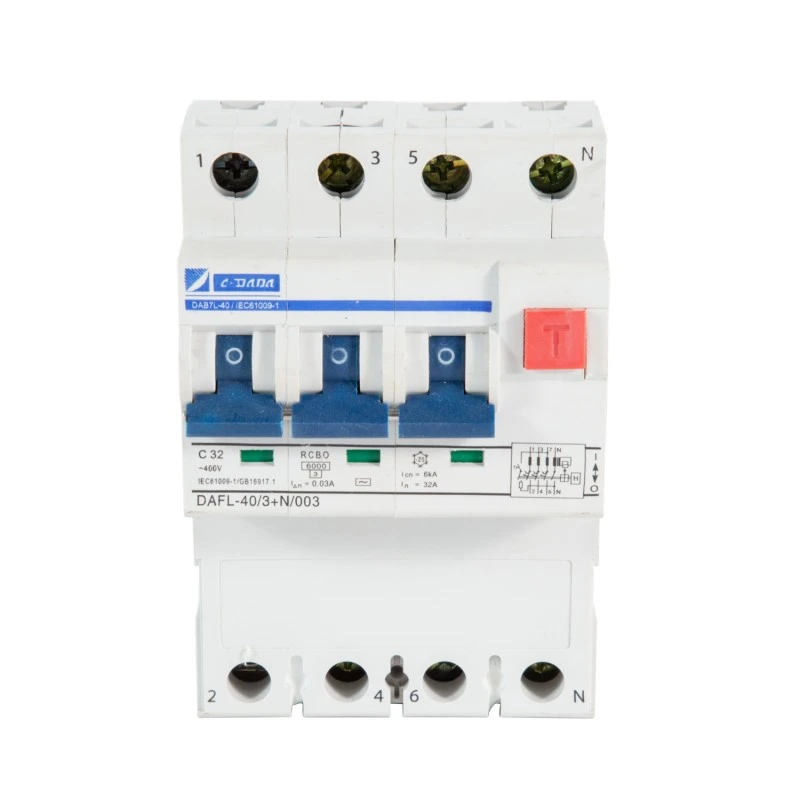

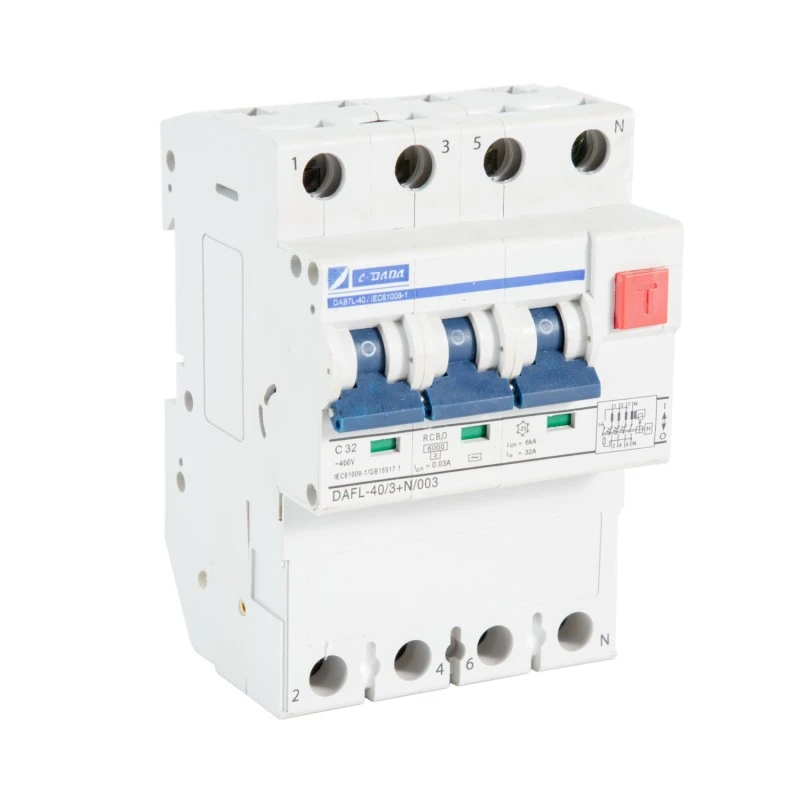

Për siguri pa kompromis në mjedise ku besueshmëria e energjisë është e pasigurt, Shanghai DADA Electric CO., LTD. paraqet CDADA DABF-63 2P 4P Electromagnetic RCBO një ndërprerës të vërtetë elektromagnetik të rrymës së mbetur 2P/4P me mbrojtje nga mbirryma që funksionon pa asnjë komponent elektronik ose furnizim të jashtëm me energji elektrike. I projektuar sipas standardeve IEC, ky RCBO ofron tre mbrojtje thelbësore në një pajisje:

★ Parandalimi i goditjes elektrike (nëpërmjet zbulimit të rrymës së mbetur 30 mA),

★ Mbrojtja nga mbingarkesa (mekanizmi termik),

★ Ndërprerja e qarkut të shkurtër (lirimi magnetik, 6kA).

I rekomanduar për priza të jashtme, garazhe, bodrume dhe instalime rurale, DABF-63 vazhdon të funksionojë edhe nëse humbet neutrali, rënia e tensionit ose gjatë ndërprerjeve - një avantazh kritik ndaj alternativave elektronike. Me një tregues të pavarur të pozicionit të kontaktit, diapazonin e funksionimit -25°C deri +40°C dhe dizajnin e fortë të terminalit, ai ofron performancë të sigurt nga dështimi aty ku ka më shumë rëndësi.

Specifikimet kryesore

Modeli: Seria DABF-63

Lloji: RCBO elektromagnetike (Pa elektronikë, nuk kërkohet energji ndihmëse)

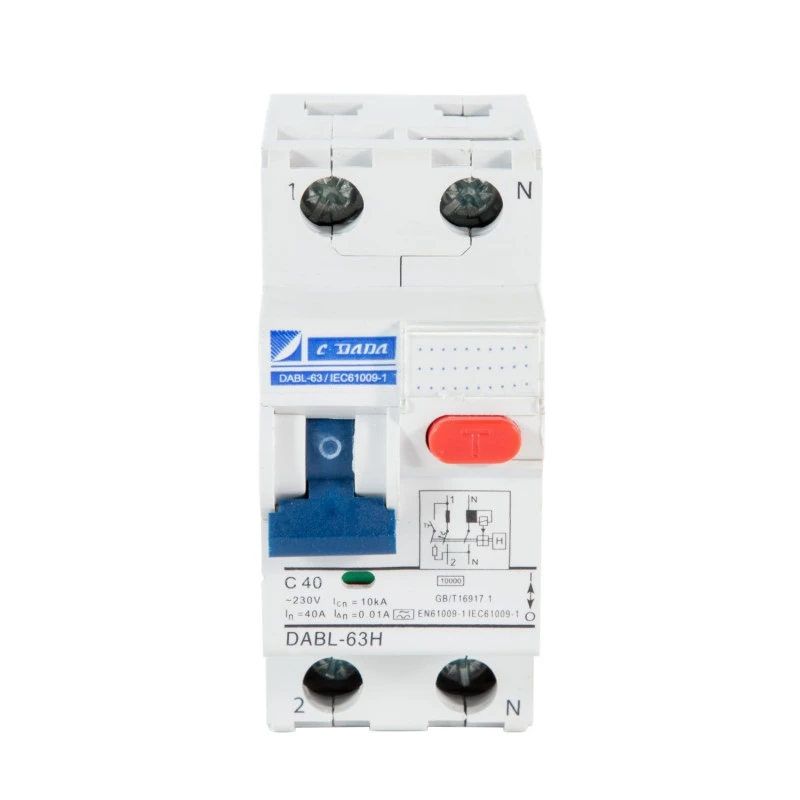

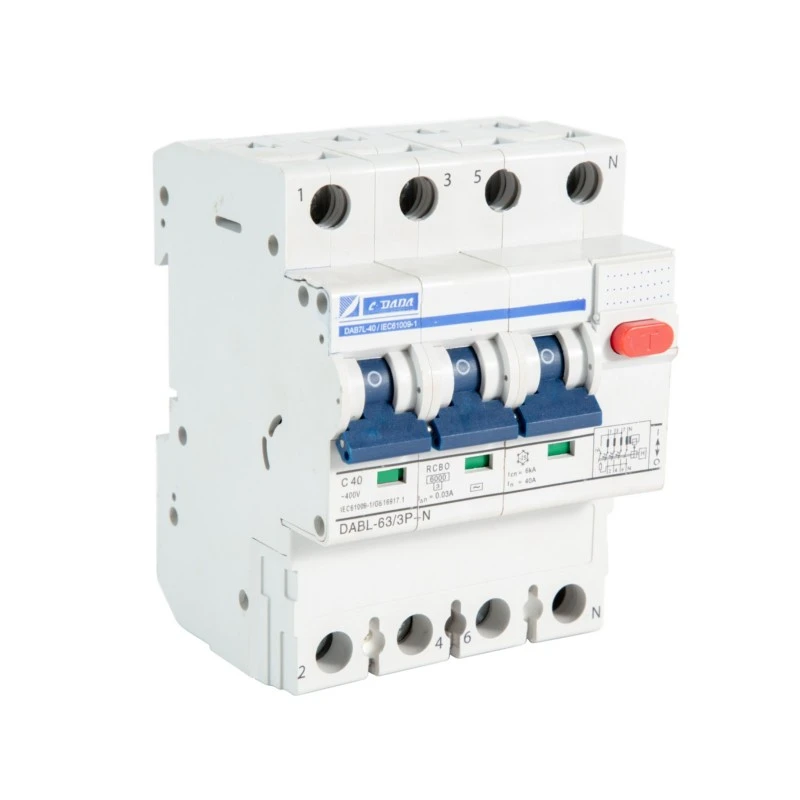

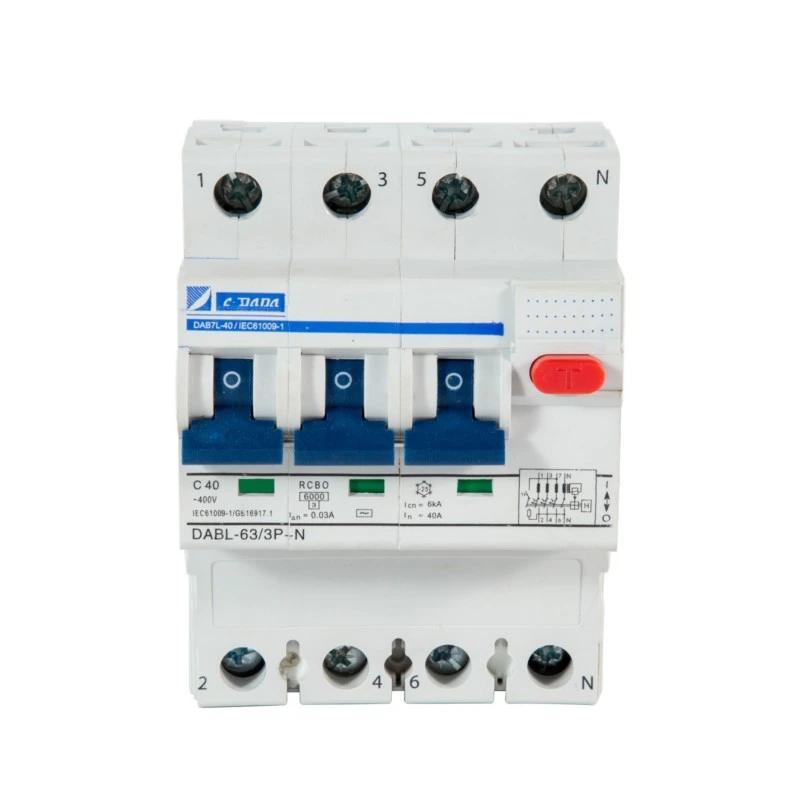

Polet: 2P (1+N) ose 4P (3+N)

Rryma e vlerësuar (In): 6–63A (vargu tipik i bazuar në platformën DAB7)

Ndjeshmëria e mbetur (I△n): 30 mA (standarde për mbrojtjen personale; 100 mA opsionale)

Rryma jo-këmbyese: 0,5 × I△n

Koha e udhëtimit në I△n: ≤ 0,1 s

Kapaciteti i thyerjes: 6kA

Funksionet e mbrojtjes:

Rryma e mbetur (rrjedhje) - sensor elektromagnetik

★ Mbingarkesa – termike bimetalike

★ Qark i shkurtër – çlirim magnetik

★ Temperatura e funksionimit: –25°C deri +40°C

Montimi: Gjerësia me 2 module në hekurudhë DIN 35 mm

Karakteristikat kryesore:

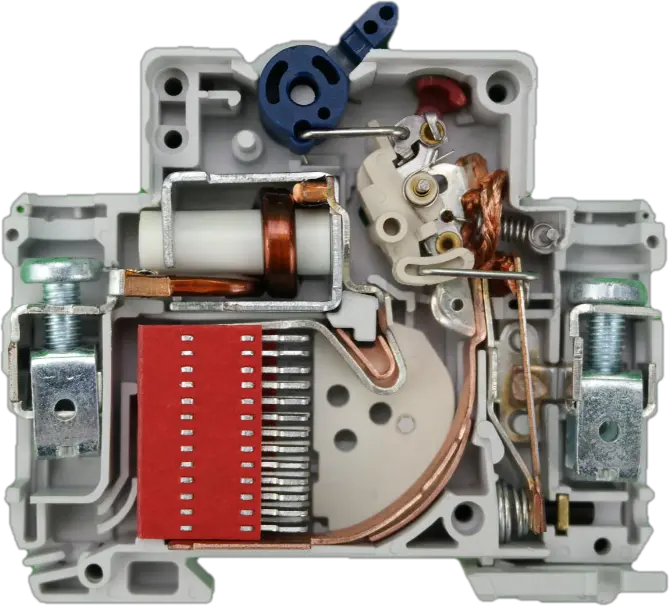

★ Mekanizmi diferencial elektromagnetik i pastër

★ Treguesi i pavarur i pozicionit të kontaktit (statusi i vërtetë ON/OFF/udhëtim)

★ Butoni "TEST" për kontrollin mujor të funksionalitetit

★ Kapëse terminale me dhëmbëza → humbje më e ulët termike, kapje më e fortë

★ Kontaktet me argjend → qëndrueshmëri të lartë, rezistencë të ulët

★ Vida ndërfunksionale (+/–) → instalim i lehtë

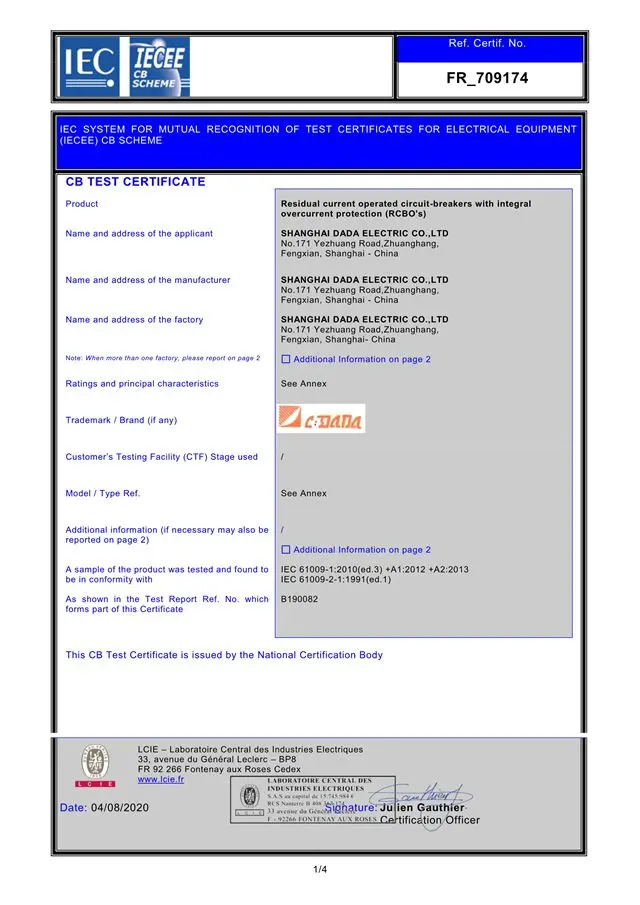

★ Certifikatat: CE, CB (materiale në përputhje me RoHS)

Pse të zgjidhni CDADA Electromagnetic RCBO?

★ Punon pa energji - ndonjëherë

Ndryshe nga RCBO-të elektronike, RCBO-ja jonë elektromagnetike 2P 4P nuk kërkon tension të linjës për të zbuluar rrjedhjet—duke siguruar mbrojtje gjatë dështimit neutral, prishjeve ose ndërprerjeve të plota.

★ Ideale për vendndodhje të ashpra ose të largëta

E përkryer për zonat rurale, kantieret e ndërtimit, fermat, tunelet dhe rajonet me rrjete të paqëndrueshme ku pajisjet elektronike mund të mos funksionojnë.

★ Në thelb nuk është i sigurt

Pa gjysmëpërçues = pa plakje, pa gabime softuerike, pa ndjeshmëri ndaj EMI. Fizika elektromagnetike e sapo provuar.

★ Pastro statusin operativ

Treguesi i pavarur i kontaktit tregon gjendjen aktuale të kontaktit—kritike për kontrollet e mirëmbajtjes dhe sigurisë.

★ Kompakt dhe i besueshëm

Madhësia me 2 module kursen hapësirën e panelit, ndërsa kontaktet me aliazh argjendi dhe terminalet e fortë sigurojnë jetë të gjatë shërbimi.

★ Pajtueshmëria globale

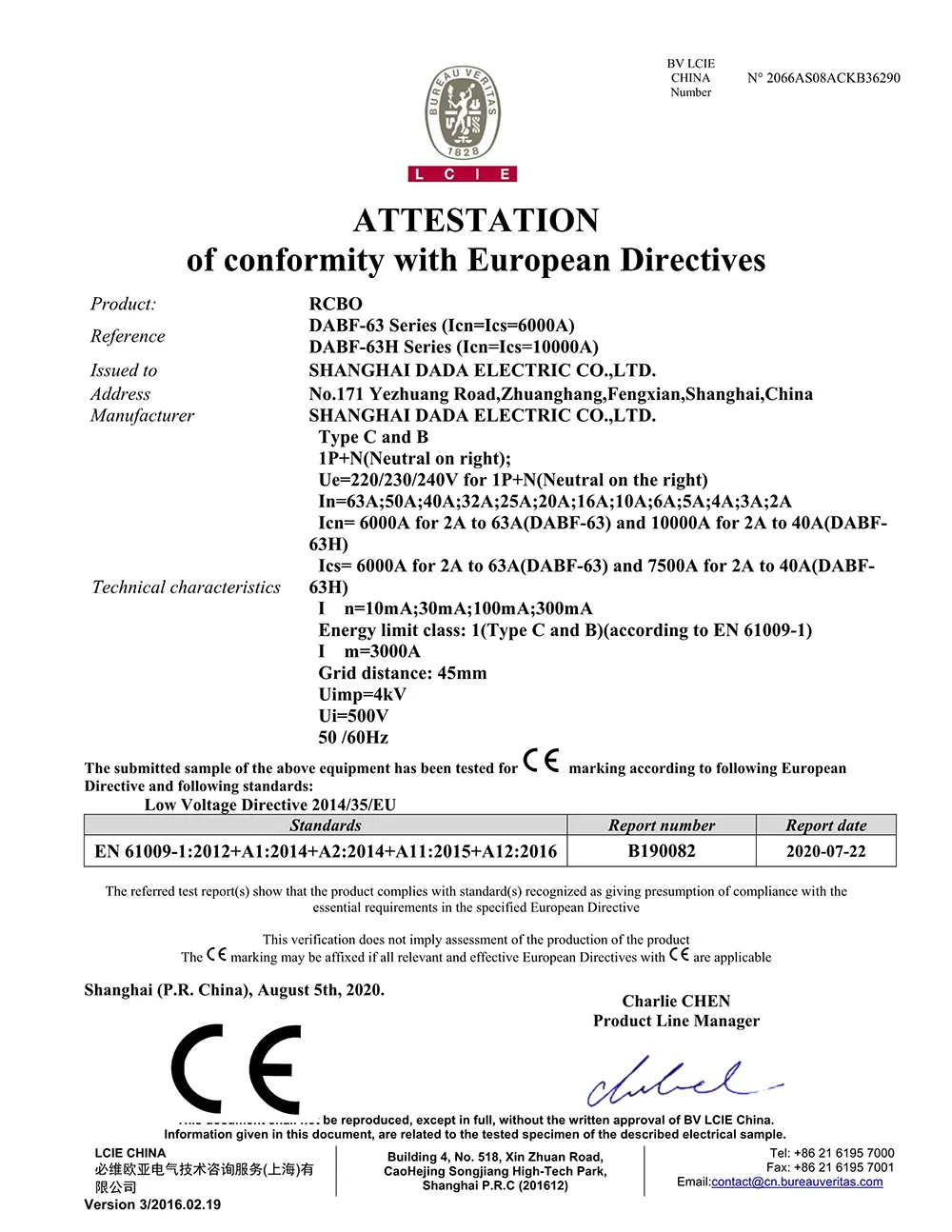

Çertifikuar sipas standardeve IEC, CE dhe CB—të besuara për projekte eksporti dhe ndërkombëtare.

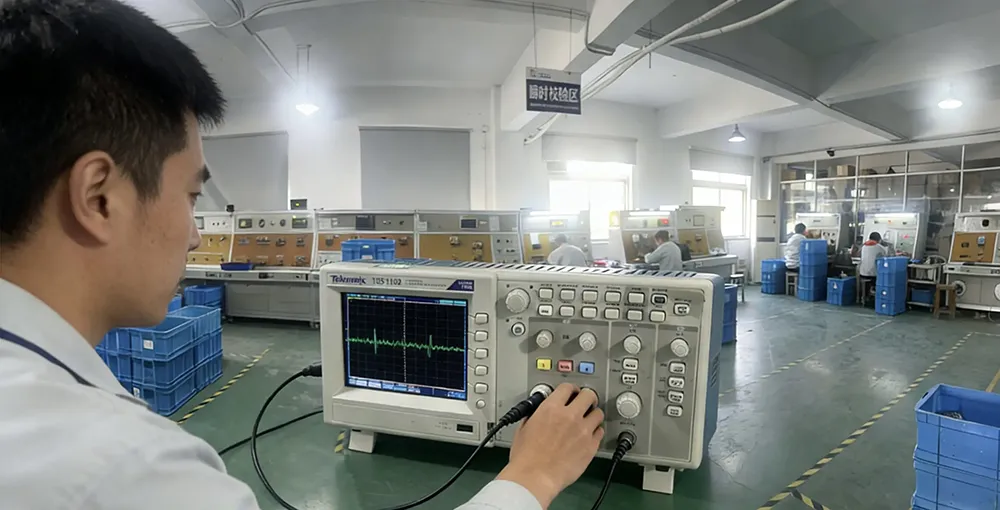

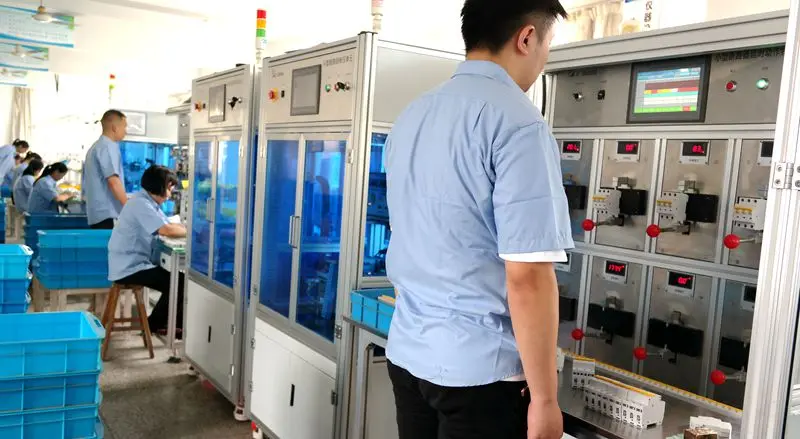

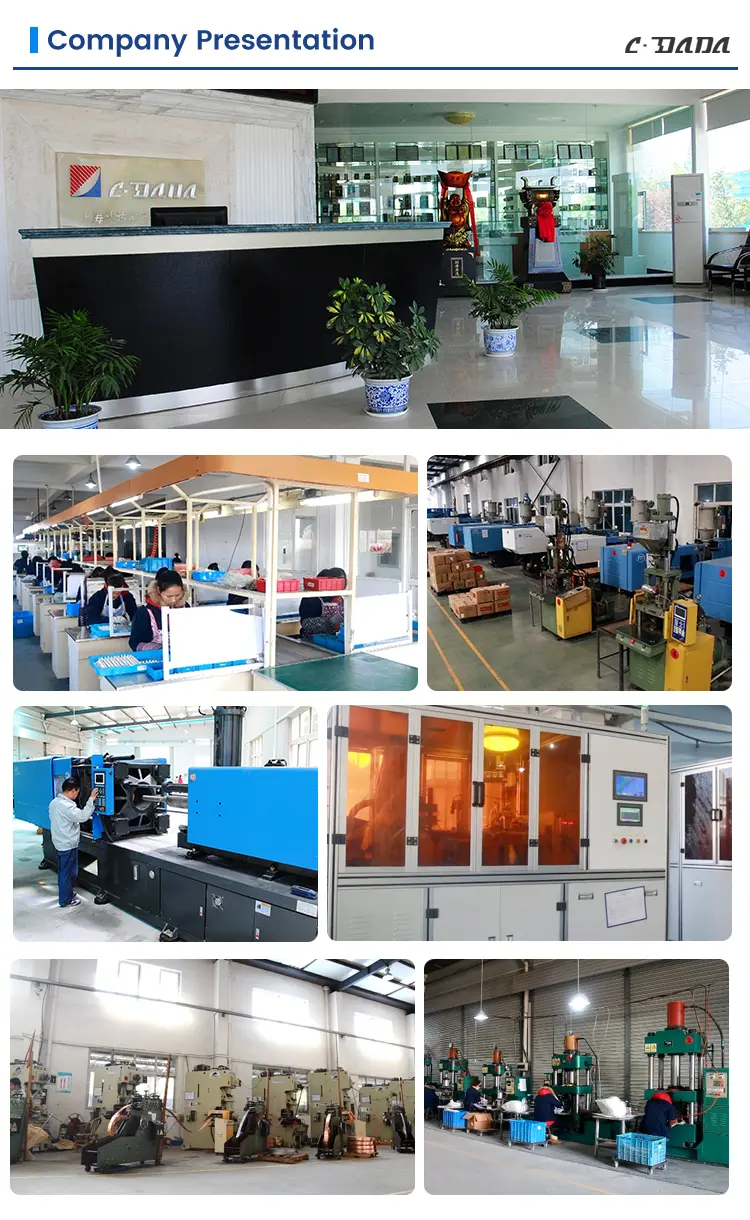

★ Meqenëse është politika jonë që të inspektojmë 100% të gjitha produktet që dalin nga objekti ynë, ne mund të garantojmë me siguri absolute se produkti është funksionalisht 100% i saktë përpara se të largohet nga objekti ynë.

★ Ne do të vazhdojmë të ndërtojmë ekspertizën tonë teknologjike duke investuar në pajisje, procese, njerëz dhe çertifikime që do të reflektohen në produktin tonë dhe përfundimisht në kënaqësinë e klientit tonë.

Aplikacionet tipike

Projektet e Elektrifikimit Rural

Prizat e jashtme dhe pikat e karikimit për EV (shtresa bazë)

Garazhe, bodrume dhe punishte (ambiente me lagështi, të ftohtë)

Sistemet e Tokëzimit TT (ku integriteti neutral është i dobët)

Qarqet rezervë dhe panelet e urgjencës

Pyetjet e bëra më shpesh

Q1: Cili është ndryshimi midis RCBO-ve elektronike dhe elektromagnetike?

A1:

Pyetja 2: A ofron kjo RCBO mbrojtje nga mbitensionet?

A2: Jo. RCBO-të e vërteta elektromagnetike nuk përfshijnë varistorë ose shtypje të mbitensionit—ato kërkojnë komponentë elektronikë. Nëse nevojitet mbrojtje nga mbitensionet, çiftoje atë me një SPD të veçantë (pajisje mbrojtëse ndaj mbitensionit).

Pyetja 3: A mjafton 30 mA për mbrojtje personale nga goditja?

A3: Po. 30 mA është pragu standard IEC për mbrojtjen jetëshpëtuese ndaj kontaktit të drejtpërdrejtë në qarqet rezidenciale dhe komerciale.

P4: A mund të përdoret si mbrojtje kryesore e të ardhurave?

A4: Po—me kapacitet thyerjeje 6kA, DABF-63 mund të shërbejë si mbrojtje hyrëse në bordet e vogla të shpërndarjes, veçanërisht në sistemet TT.

Q5: Pse të zgjidhni CDADA për RCBO elektromagnetike?

A5: CDADA ofron:

● Dizajn i vërtetë elektromagnetik (pa elektronikë të fshehur)

● Aftësia e vërtetë e funksionimit 0V

● Madhësia kompakte me 2 module—i rrallë për llojet elektromagnetike

● Treguesi i pavarur i kontaktit për verifikimin e sigurisë

● Çertifikime globale (CE/CB) dhe mbështetje të gatshme për OEM
