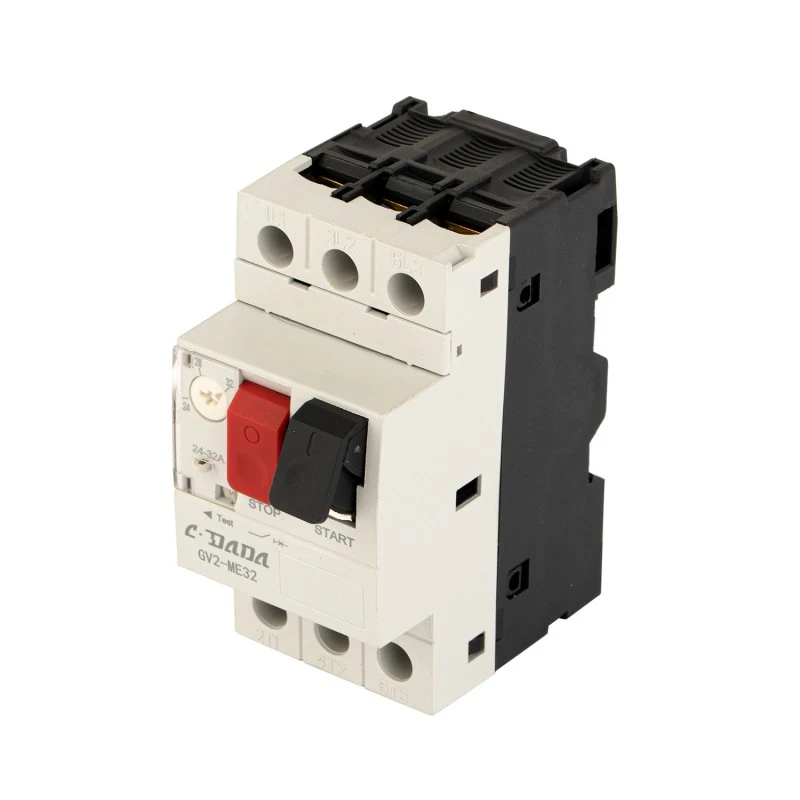

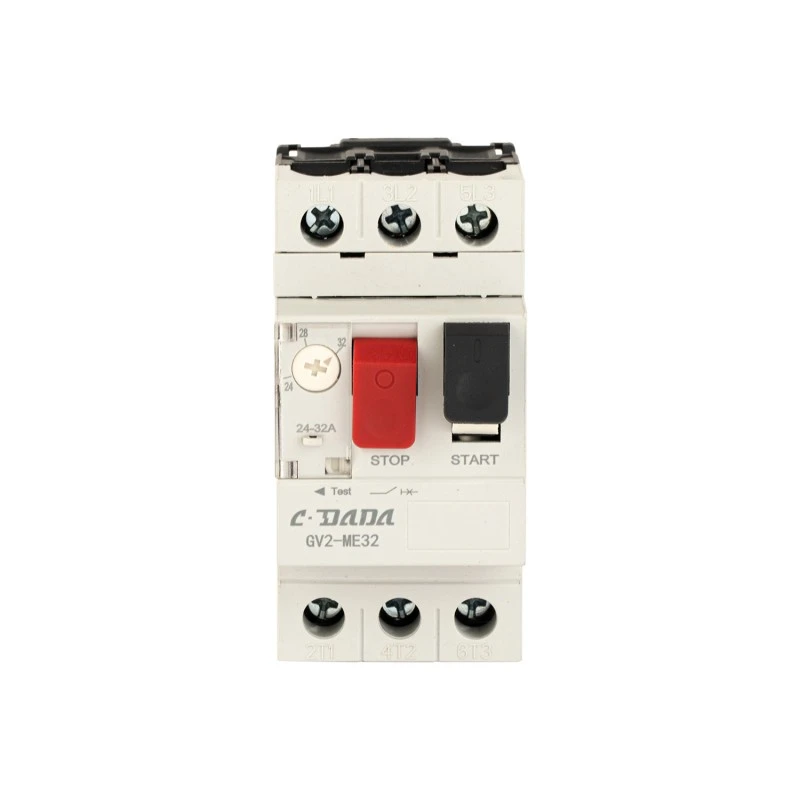

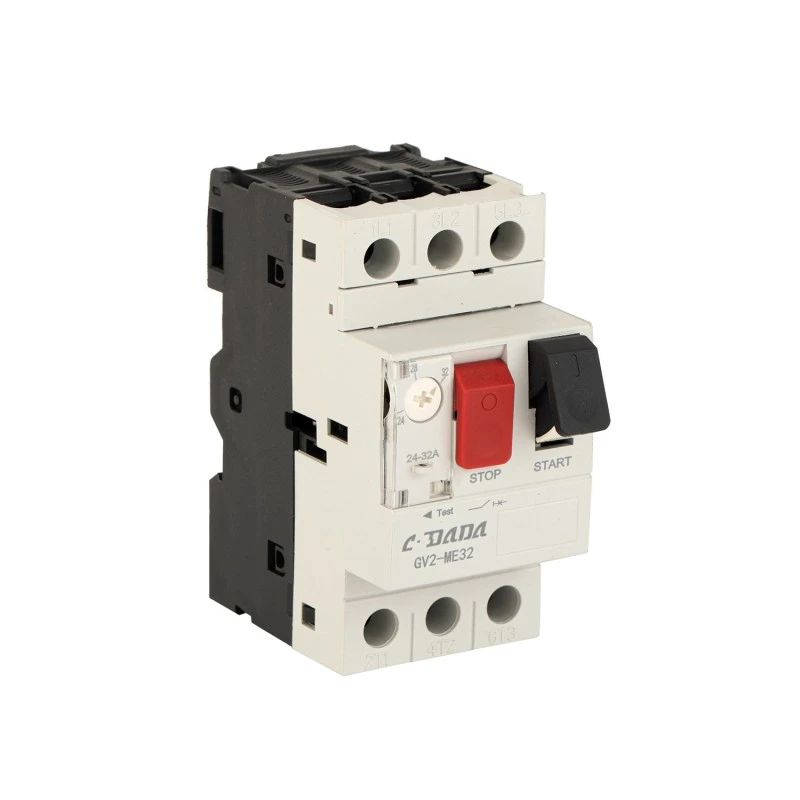

Ndërprerës qarku i mbrojtjes së motorit GV2 2P

Thjeshtoni mbrojtjen e motorit me ndërprerësin e mbrojtjes së motorit CDADA GV2 2P (MPCB) një zgjidhje kompakte me saktësi të lartë e krijuar nga Shanghai DADA Electric CO., LTD. duke përdorur një platformë teknologjike të gjeneratës së ardhshme dhe prodhim plotësisht të automatizuar. I projektuar për qarqet motorike njëfazore ose dyfazore, GV2 2P integron funksionet e mbingarkesës, qarkut të shkurtër, humbjes së fazës (për aplikime 3fazore kur përdoret në grupe) dhe izolimit në një pajisje të montuar në shina DIN.

Me një gamë të rregullueshme të cilësimeve nga 0,1A deri në 32A, kompensim termik për ndryshimet e temperaturës së ambientit dhe një tension izolues të vlerësuar prej 690 V, siguron mbrojtje të besueshme për motorët e vegjël në pompa, tifozë, kompresorë, transportues dhe sisteme HVAC. I çertifikuar sipas standardeve CE, duke shfaqur 110,000 operacione mekanike dhe elektrike, dhe i pajisur me aksesorë opsionalë si kontaktet ndihmëse, lirimi i shanteve dhe çlirimi nën tension, CDADA GV2 MPCB ofron performancë të shkallës industriale në një format 2-polësh që kursen hapësirë.

Specifikimet kryesore

Seria e modelit: GV2 2P MPCB

Marka: CDADA | Prodhuesi: Shanghai DADA Electric CO.,LTD

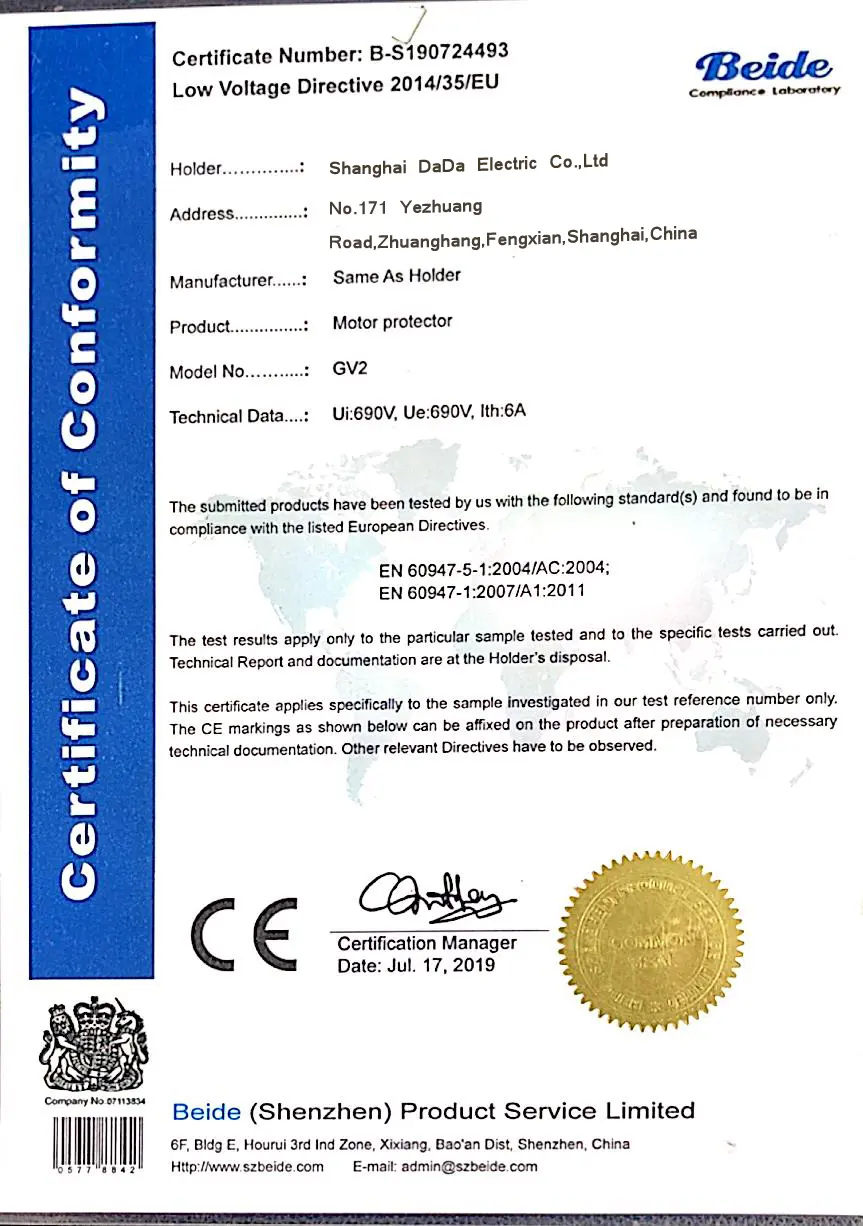

Certifikimi: CE

Polet: 2P (ideale për motorët njëfazor ose si pjesë e grupit të mbrojtjes 3-fazore)

Vendosja e intervalit aktual: 0,1A - 32A (e rregullueshme me anë të numrit)

Vlerësimi i kornizës: 32A

Tensioni i vlerësuar i funksionimit: 690 V AC

Tensioni nominal i izolimit (Ui): 690V

Tensioni i përballimit të impulsit (Uimp): 6000V

Frekuenca e funksionimit: 50/60 Hz

Klasa e udhëtimit: 10A (standarde për motorët me qëllime të përgjithshme)

Funksionet e mbrojtjes:

★ Mbrojtje nga mbingarkesa termike

★ Mbrojtje nga qarku i shkurtër

★ Mbrojtja nga humbja e fazës* (*kur përdoret në konfigurim me 3 pole ose grup të koordinuar)

★  Funksioni i izolimit (ndarje e dukshme)

★ Kompensimi i integruar i temperaturës

Jeta mekanike: 110,000 operacione

Jeta elektrike (AC-3, 400V): 110,000 operacione

Çift rrotullimi shtrëngues: 1.7 N·m

Lloji i funksionimit: Butoni ON/OFF me një tregues të qartë udhëtimi

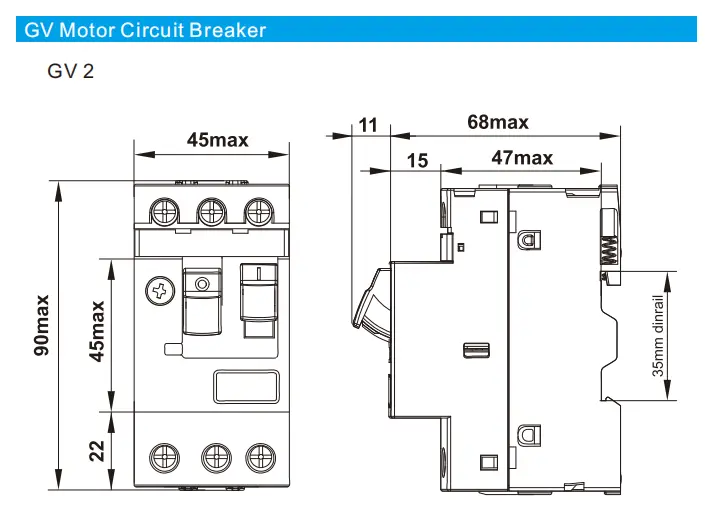

Montimi: shina DIN 35 mm

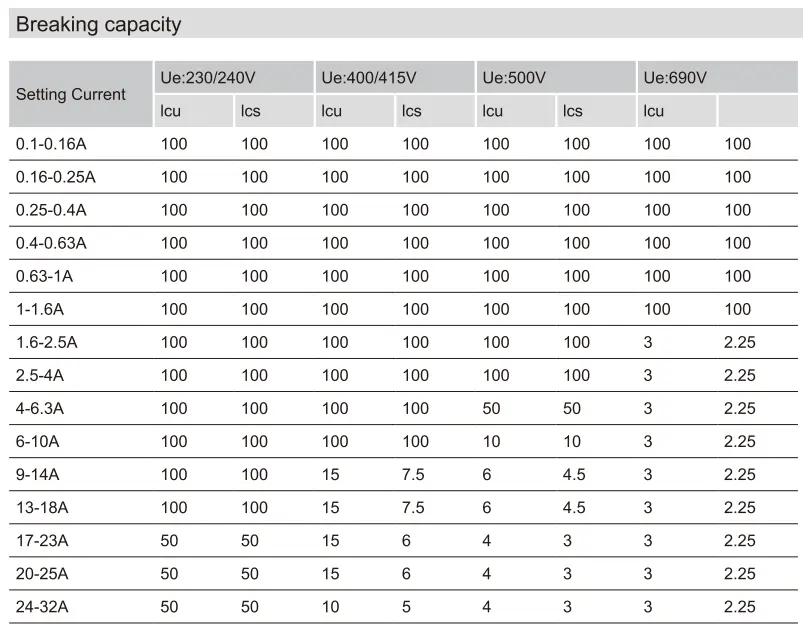

Fleta e të dhënave teknike

Pse të zgjidhni ndërprerësin e mbrojtjes së motorit CDADA GV2 2P?

★ Mbrojtja e motorit të gjitha-në-një

Kombinon ndërprerësin + stafetën e mbingarkesës termike + izoluesin - eliminon nevojën për komponentë të veçantë.

★ Precision dhe Stabilitet

Mekanizmi i kompensuar nga temperatura siguron fikje të qëndrueshme pavarësisht nga ndryshimet e ambientit (p.sh., punishte të nxehta ose bodrume të ftohta).

★ Qëndrueshmëri e lartë

110,000 cikle mekanike/elektrike—duke tejkaluar shumë konkurrentë në besueshmërinë afatgjatë.

★ Dizajn 2P që kursen hapësirë

Ideale për panelet kompakte të kontrollit, makineritë OEM dhe projektet e rinovimit ku pasuritë e paluajtshme të paneleve janë të kufizuara.

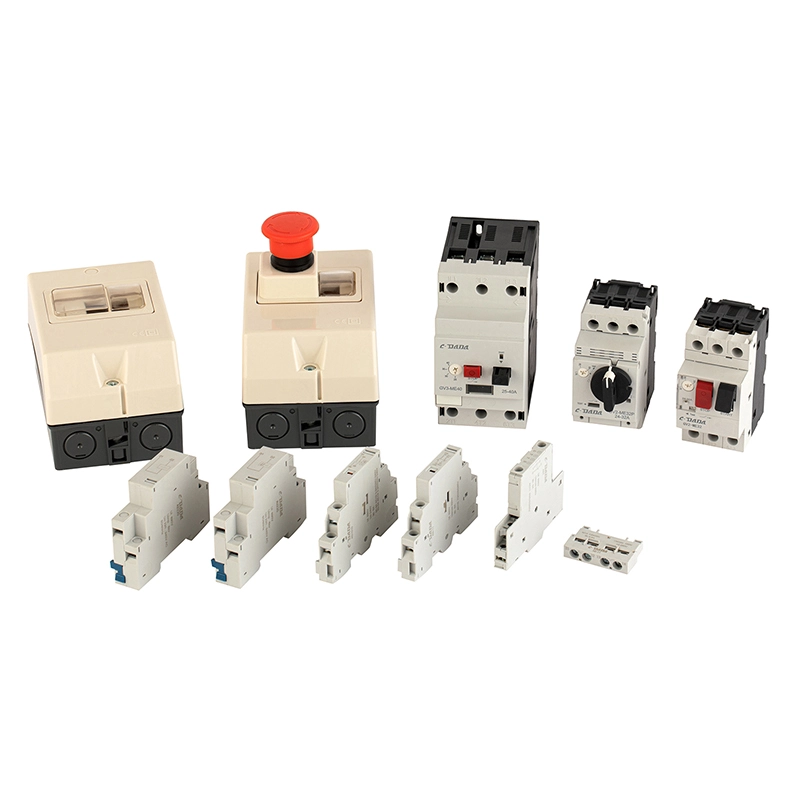

★ Ekosistemi i plotë aksesor

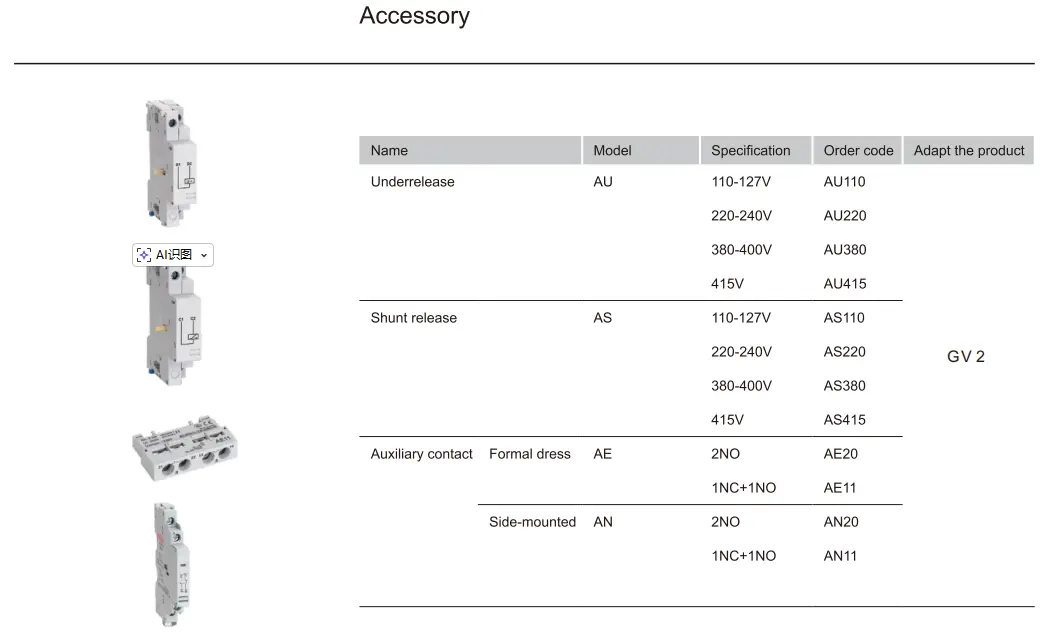

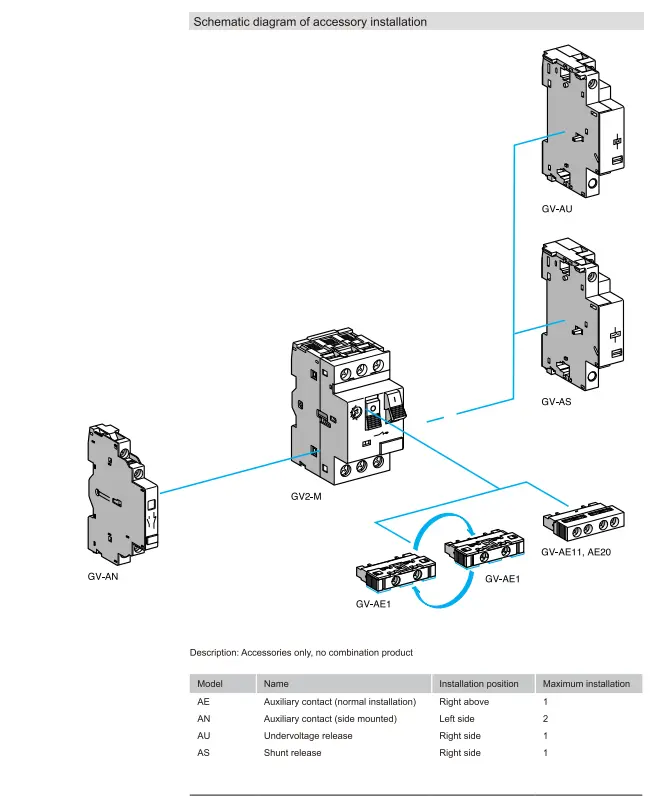

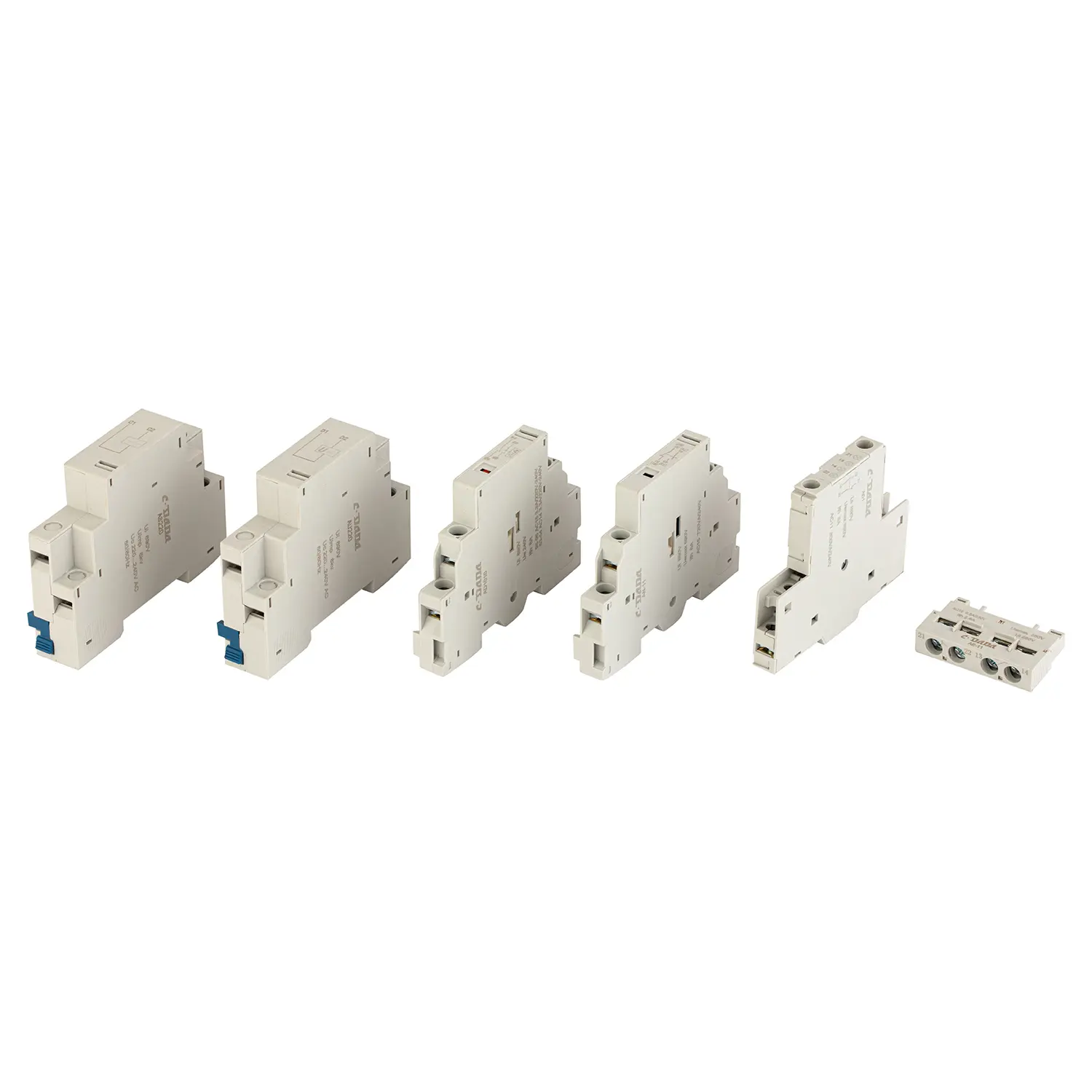

Mbështet AE (ndihmëse e përparme), AN (ndihmëse anësore), AU (çlirim i nëntensionit), AS (udhëtim shunt)—duke mundësuar sinjalizimin në distancë, mbylljen automatike ose integrimin e PLC.

★  Pajtueshmëria globale

Çertifikuar CE me vlerësim 690V—i përshtatshëm për tregjet evropiane, aziatike, afrikane dhe të Amerikës Latine.

★ Konsistenca sigurohet nëpërmjet pajisjeve të automatizuara të prodhimit, procedurave të standardizuara të funksionimit, inspektimit rigoroz të materialit hyrës, testimit në proces dhe testimit përfundimtar 100% funksional për parametrat kritikë.

Aplikacionet tipike

Motorët njëfazorë: Pompa, hapëse të dyerve të garazhit, kompresorë të vegjël

Makineri OEM: Makineri paketimi, pajisje për përpunimin e ushqimit

Sistemet HVAC: Njësi fan coil, ftohës të vegjël

Automatizimi i Ndërtesës: Pajisjet ndihmëse të ashensorit, kontrollet e ventilimit

Projekte Retrofit: Zëvendësimi i siguresave + reletë termike me MPCB të integruar

Pyetjet e bëra më shpesh

Q1: Cili është ndryshimi midis një MPCB dhe një ndërprerës standard?

A1: Një ndërprerës i mbrojtjes së motorit (MPCB) si GV2 ofron:

● Mbrojtje termike e rregullueshme nga mbingarkesa (përputhet me FLC të motorit)

● Mbrojtje magnetike nga qarku i shkurtër

● Zbulimi i humbjes së fazës (në versionet 3P)

● Funksioni i izolimit

→ MCB-të standarde ofrojnë vetëm mbrojtje fikse nga qarku i shkurtër dhe mbingarkesa - jo të optimizuara për motorët.

Q2: A mundet një GV2 2P të mbrojë një motor 3-fazor?

A2: Jo vetëm. Për motorët 3-fazorë, ju nevojiten tre njësi GV2 (një për fazë) të koordinuara së bashku, ose përdorni një MPCB 3P. Sidoqoftë, 2P GV2 është perfekt për motorët njëfazor ose qarqet e kontrollit.

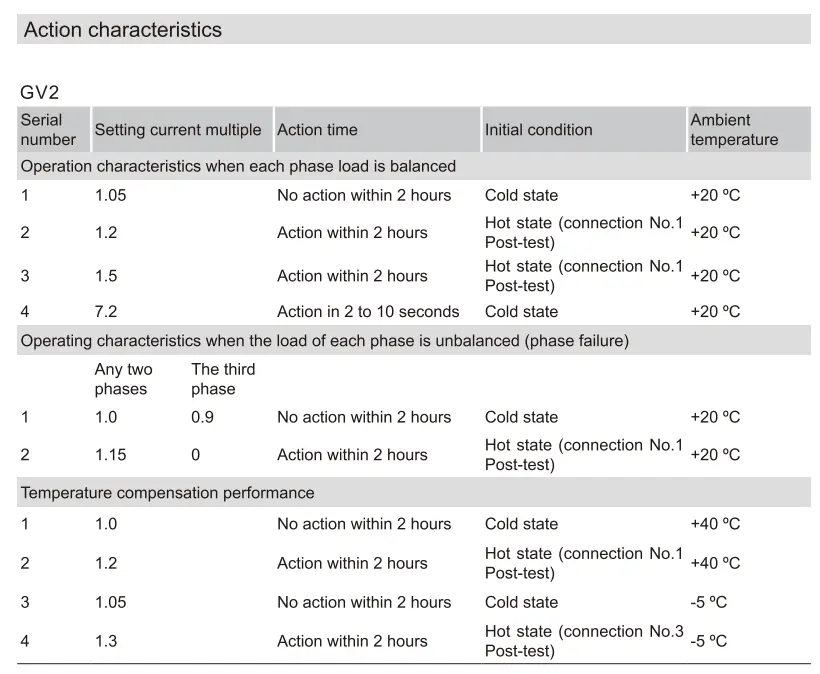

Pyetja 3: Çfarë do të thotë "Klasa e Udhëtimit 10A"?

A3: Përcakton se sa shpejt kalon ndërprerësi nën mbingarkesë. Klasa 10A do të thotë se do të fiket brenda 10 sekondave me rrymë cilësore 7,2×—ideale për motorët standardë të kafazit të ketrit pa çift rrotullues të lartë nisjeje.

Q4: A e kompenson vërtet temperaturën?

A4: Po! Shiriti bimetalik kompensohet termikisht, kështu që fikja mbetet e saktë nëse është instaluar në një magazinë 0°C ose në mbyllje 50°C.

Q5: Pse të zgjidhni CDADA GV2 mbi markat e tjera?

A5: CDADA ofron:

● Certifikimi i vërtetë CE me raporte testimi

● Prodhim i automatizuar → cilësi e qëndrueshme dhe shkallë e ulët e defektit

● Përputhshmëri e plotë me aksesorët (AE/AN/AU/AS)

● Çmime konkurruese për OEM dhe shpërndarësit

● Mbështetje e shpejtë teknike dhe dokumentacion në anglisht
